Visão Geral

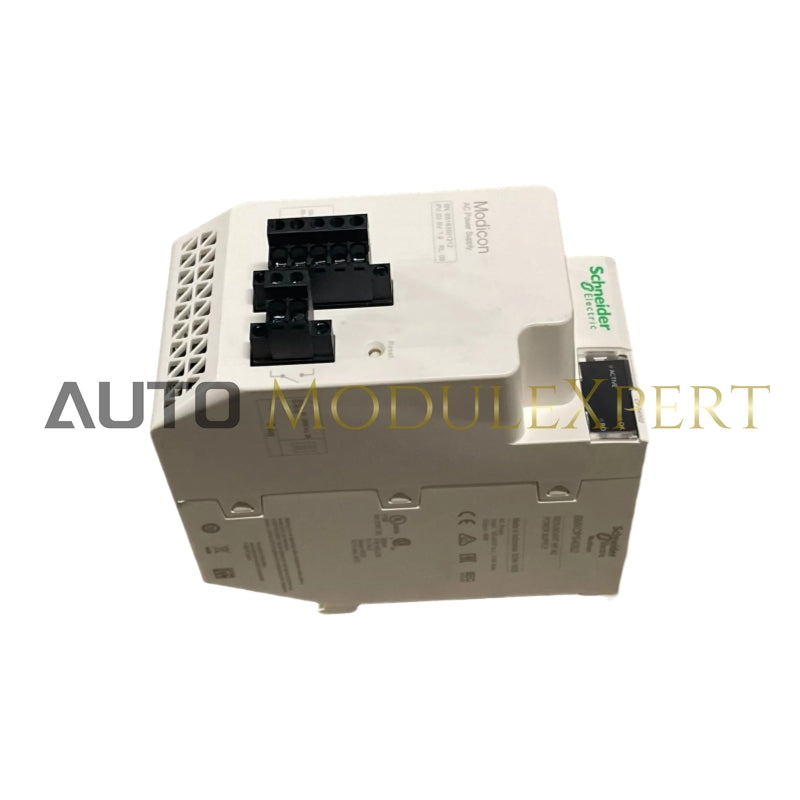

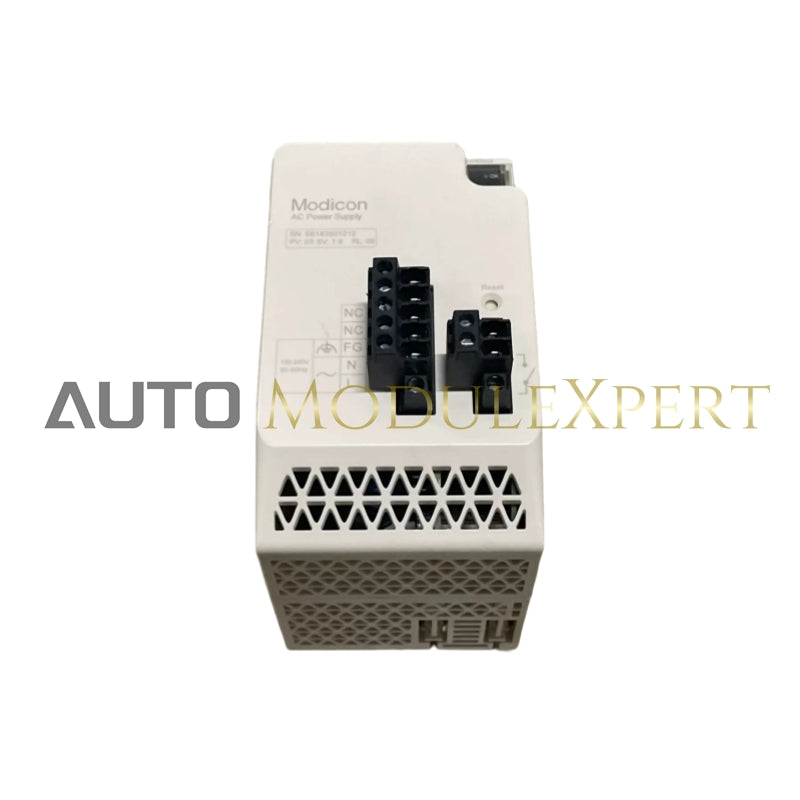

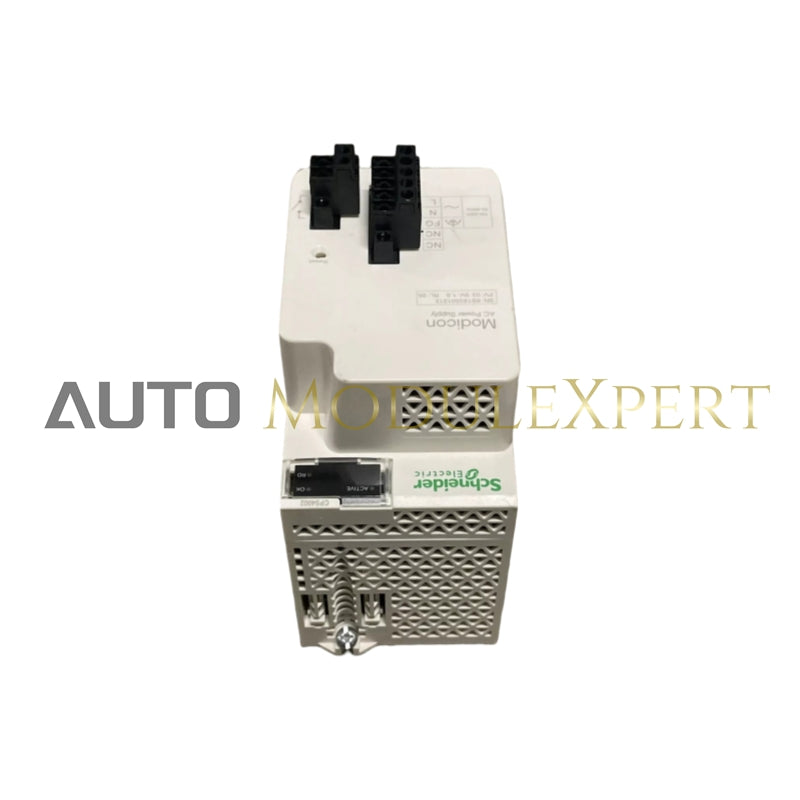

Este módulo de fonte de alimentação faz parte da gama Modicon X80, uma plataforma modular para Controladores Programáveis de Automação (PAC) Modicon M580 e M340. É projetado para aplicações de processo de médio a grande porte e oferece desempenho robusto de alta qualidade com diagnóstico avançado e tecnologia inovadora.

Especificações Principais

• Gama de Produtos: Modicon X80
• Tipo de Produto: Módulo Fonte de Alimentação
• Compatibilidade com Backplane: Todos os backplanes
• Diagnóstico Avançado via Rede: Sim
  • Detecção de Temperatura: Sim
  • Teste de Redundância: Sim
  • Duração do Tempo de Atividade: Sim
  • Informações de Redundância: Sim
  • Vida Útil Restante: Sim

Características Elétricas

• Tensão Primária: 100...240 V CA
  • Limites de Tensão Primária: 85...264 V
  • Tipo de Circuito de Alimentação: CA
  • Frequência da Rede: 50/60 Hz
  • Limites de Frequência da Rede: 47…63 Hz
  • Potência Aparente: 0,13 kVA
  • Corrente de Entrada:
    • 0,55 A a 240 V
    • 1,01 A a 115 V
  • Corrente de Partida:
    • 30 A a 120 V
    • 60 A a 240 V
  • I²t na Ativação:
    • 1 A².s em 115 V
    • 4 A².s em 230 V
  • Corrente na Ativação:
    • 0,1 A.s a 115 V
    • 0,15 A.s a 230 V

Alimentação e Proteção

• Potência Secundária:
  • 18 W a 3,3 V CC (Fonte de Alimentação Lógica do Módulo E/S)
  • 40 W a 24 V CC (Fonte de Alimentação do Módulo E/S e Processador se 3,3 V não estiver carregado)
• Corrente na Tensão Secundária:
  • 5,5 A a 3,3 V CC (Fonte de Alimentação Lógica do Módulo E/S)
  • 1,67 A a 24 V CC (Fonte de Alimentação do Módulo E/S e Processador)
• Dispersão Máxima de Potência: 8,5 W
• Confiabilidade MTBF: 792.000 horas
• Tipo de Proteção:
  • Fusível interno (não acessível) no circuito primário
  • Proteção contra sobrecarga (circuito secundário)
  • Proteção contra sobretensão (circuito secundário)
  • Proteção contra curto-circuito (circuito secundário)

Controle e Diagnóstico

• Indicadores LED de Status:
  • 1 LED (Verde) para presença de tensão (OK)
  • 1 LED (Verde) para redundância (OK)
  • 1 LED (Verde) para status da fonte de alimentação
• Tipo de Controle: Botão RESET (reinício a frio)
• Conexões Elétricas:
  • 1 conector para 2 relés de alarme
  • 1 conector para alimentação de 5 linhas e terra de proteção

Isolamento e Características Ambientais

• Resistência de Isolamento:

  • = 100 MOhm (Primário/Terra)

  • = 100 MOhm (Primário/Secundário)

• Resistência Dielétrica:
  • 1500 V (Alimentação Lógica do Módulo I/O Primário/Secundário)
  • 1500 V (Alimentação do Módulo I/O Primário/Secundário e Processador)
  • 2300 V (Alimentação do Sensor Primário/Secundário)
  • 1500 V (Primário/Terra)
  • 500 V (Saída do Sensor 24 V/Terra)
• Resistência a Vibrações: 3 gn
• Resistência a Choques: 30 gn
• Grau de Proteção IP: IP20
• Imunidade a Microparadas: 1 ms

Temperatura e Umidade

• Temperatura do Ar Ambiente para Armazenamento: -40…185 °F (-40…85 °C)
• Temperatura do Ar Ambiente para Operação: 32…140 °F (0…60 °C)
• Umidade Relativa: 5…95 % a 131 °F (55 °C), sem condensação

Altitude e Tratamento Ambiental

• Altitude de Operação: 0...6561.68 ft (0...2000 m)
  • 2000...5000 m com fator de redução
• Tratamento Protetor: TC (Revestimento Conformal - Humiseal 1A33)

Conformidade e Normas

• Diretivas:
  • 2014/35/EU - Diretiva de Baixa Tensão
  • 2014/30/EU - Compatibilidade Eletromagnética
• Características Ambientais:
  • 3C3 EN/IEC 60721-3-3
  • 3C4 EN/IEC 60721-3-3

Detalhes de Pedido e Envio

• Category: US1PC3418160
• Discount Schedule: PC34
• GTIN: 3606480927560
• Devolução: Sim
• Country of Origin: ID

Informações de Embalagem

• Unit Type of Package 1: PCE (1 unit per package)
  • Dimensões do Pacote 1:
    • Altura: 3.54 in (9.000 cm)
    • Largura: 7.09 in (18.000 cm)
    • Comprimento: 9.84 in (25.000 cm)
    • Peso: 21.905 oz (621.000 g)
• Unit Type of Package 2: S03 (6 units per package)
  • Package 2 Dimensions:
    • Altura: 11.81 in (30.000 cm)
    • Largura: 11.81 in (30.000 cm)
    • Comprimento: 15.75 in (40.000 cm)
    • Peso: 9.577 lb (4.344 kg)
• Unit Type of Package 3: P06 (48 units per package)
  • Package 3 Dimensions:
    • Altura: 29.53 in (75.000 cm)
    • Largura: 23.62 in (60.000 cm)
    • Comprimento: 31.50 in (80.000 cm)
    • Peso: 110.231 lb (50.000 kg)
