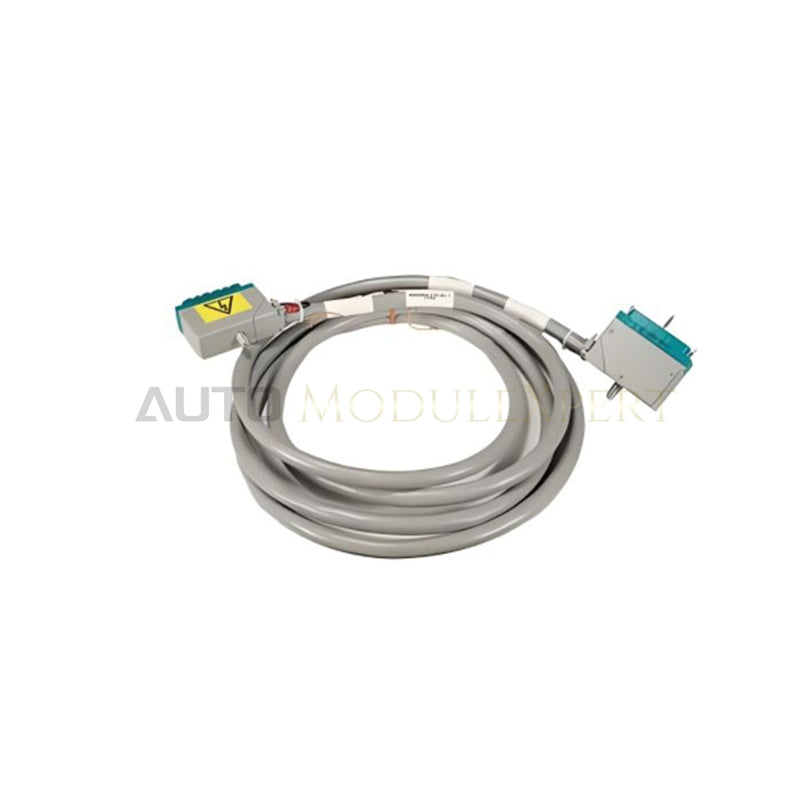

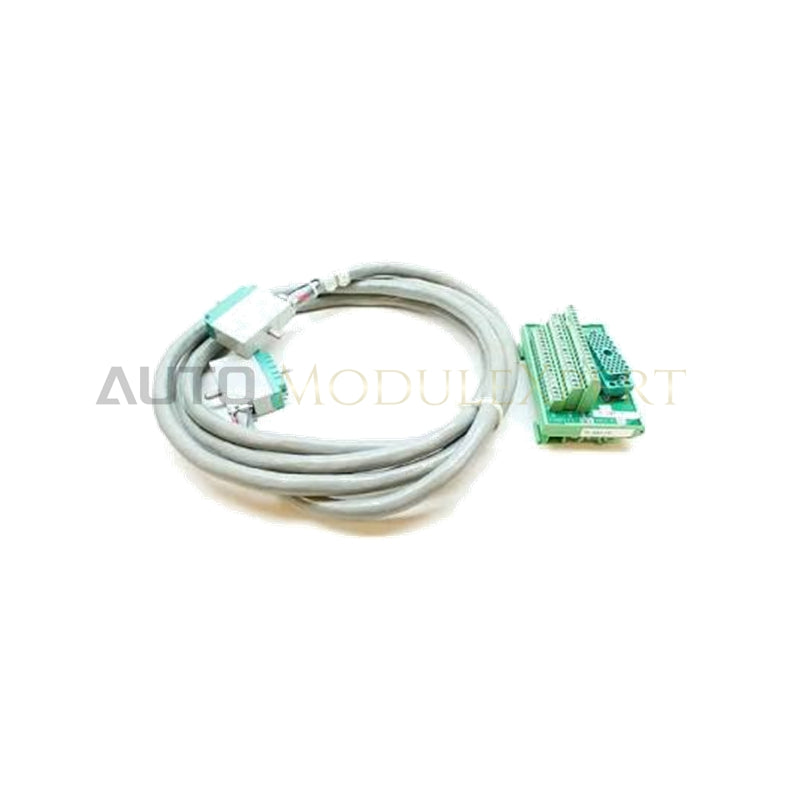

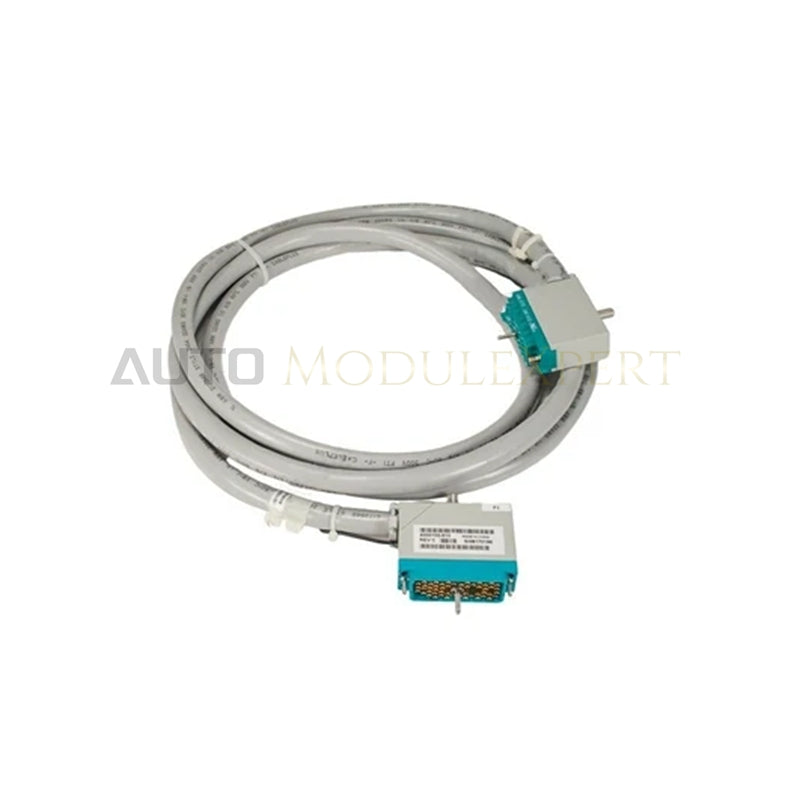

Conjunto de cabo de saída Triconex 4000103-510

O Triconex 4000103-510, também catalogado como conjunto de cabo 4000103-510, funciona como um componente de hardware dedicado para interconectar os canais do módulo de saída às placas de terminação dentro das redes de chassis do sistema de segurança Tricon TMR. O conjunto transmite sinais de saída discretos e diagnósticos do sistema por meio de condutores reforçados, suprimindo interferências externas nos circuitos de automação de processos.

Especificações do hardware

Certificação SIL3 e caminhos de sinal com redundância modular tripla (TMR)

Projetado para integração em funções instrumentadas de segurança (SIF) SIL3, o cabo 4000103-510 é compatível com a arquitetura de redundância modular tripla (TMR) 2oo3, preservando a integridade individual de cada canal desde os módulos de processamento até as unidades de terminação. O isolamento galvânico integrado às interfaces de E/S conectadas protege as linhas do cabo contra transientes do backplane, impedindo que variações do potencial de terra afetem os atuadores de campo. A blindagem física e a geometria da atribuição dos pinos mantêm a execução contínua do estado à prova de falhas durante atividades de troca a quente ou testes dos circuitos de campo do sistema.

Perguntas frequentes

P: Como a estrutura de blindagem do cabo evita a corrupção do sinal em ambientes com alto nível de ruído? R: O cabo utiliza uma blindagem trançada e de folha metálica, de nível industrial, que envolve os pares de condutores internos. Essa construção atenua a interferência eletromagnética industrial (EMI) e a interferência de radiofrequência (RFI), preservando a integridade do sinal ao longo de todo o trecho de 10 pés.

P: Os engenheiros podem substituir o cabo 4000103-510 enquanto o sistema de segurança Triconex está on-line? R: Sim. Desde que a placa de terminação de saída ou o circuito do dispositivo de campo conectado permita uma desconexão segura, as conexões M12 pré-codificadas e de terminais permitem a separação e a reconexão físicas sem desenergizar a lógica do backplane do rack do processador principal.

Diretrizes de instalação em campo

Instale o conjunto de cabo 4000103-510 em bandejas exclusivas para cabos de baixa tensão, garantindo uma distância mínima de 30 cm em relação a linhas de alimentação CA de alta tensão paralelas. Rosqueie firmemente o conector M12 macho no conector correspondente do chassis ou módulo, apertando manualmente o anel de acoplamento roscado até que fique bem assentado contra a junta do conector, para manter a proteção contra a entrada de agentes externos. Prenda os fios da extremidade oposta nos terminais designados do bloco de terminais, apertando os parafusos com torque de 0,5 Nm. Conecte o fio de drenagem da blindagem trançada geral do cabo diretamente ao barramento de aterramento do sistema do gabinete em apenas uma extremidade, para evitar correntes circulantes no circuito de aterramento.
