Descrição do Produto

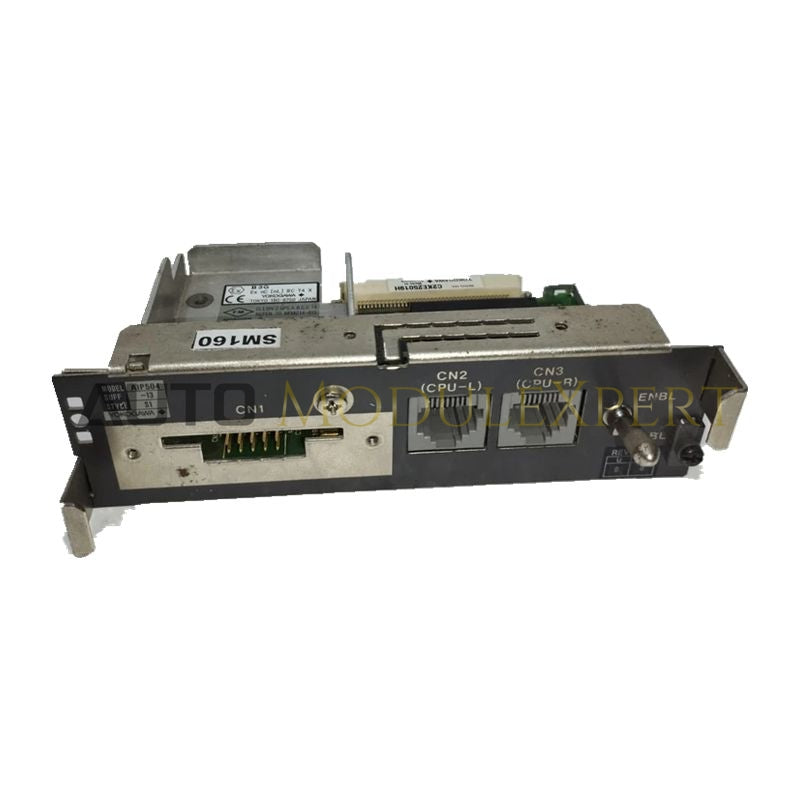

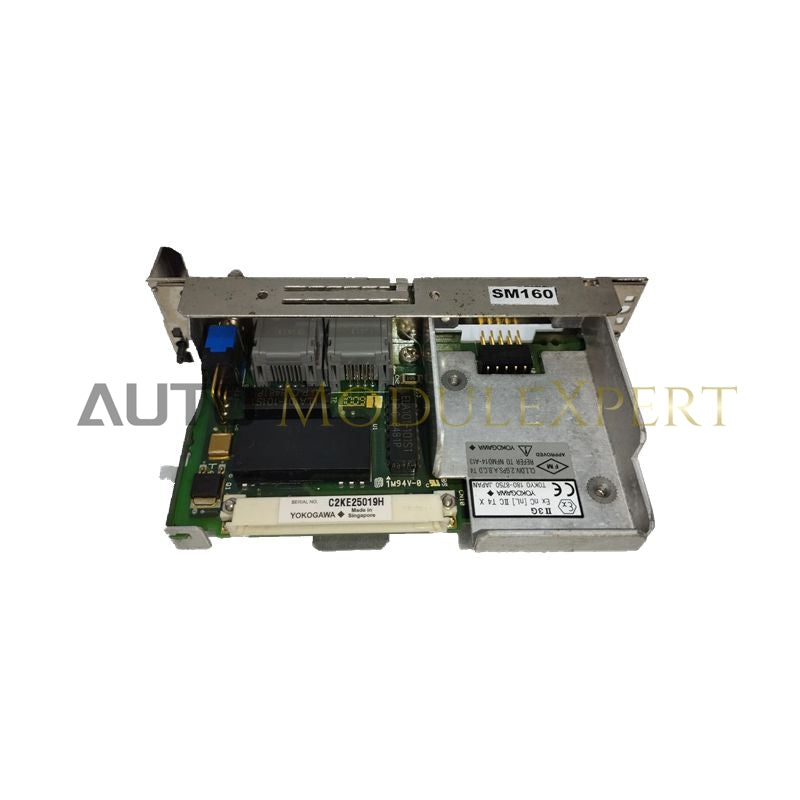

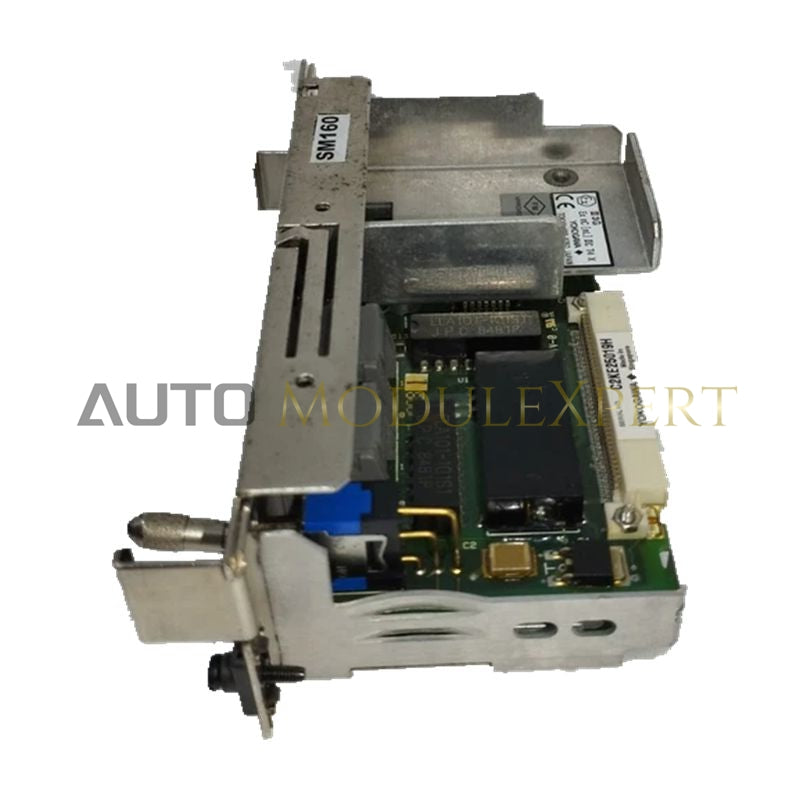

O Yokogawa AIP504-50 é um módulo acoplador V-NET de alto desempenho projetado para as plataformas CENTUM VP e CS 3000 DCS. Ele funciona como uma ponte de comunicação entre a Estação de Controle de Campo (FCS) e os dispositivos do lado de campo, permitindo a troca determinística e rápida de dados através da rede de controle V-NET.
Desenvolvido para aplicações de alta disponibilidade, o módulo incorpora isolamento galvânico robusto para proteger o barramento do DCS contra distúrbios elétricos. Sua arquitetura escalável suporta até 32 nós conectados, tornando-o adequado para ambientes de controle de processos distribuídos.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Tensão de Entrada | 24 V CC (faixa de 19,2–28,8 V CC) |
| Consumo de Corrente | 0,8 A @ 24 V CC |
| Dispersão de Calor | 20 W |
| Interface de Comunicação | V-NET (rede de controle proprietária Yokogawa) |
| Suporte Máximo de Nós | 32 dispositivos |
| Classificação Ambiental | IP20 |
| Temperatura de Operação | –20°C a +70°C |
| Resistência a Vibração | 0,5 mm P-P (5–14 Hz); 3,9 m/s² (14–150 Hz) |
| Fixação | Montagem em rack ou painel (compatível com AFF500) |
| Dimensões (L × A × P) | 220 × 160 × 80 mm |
| Peso | 2,4 kg |
Vantagens Funcionais
-
Capacidade de Troca a Quente – Permite a substituição do módulo sem desligar o circuito de controle
-
Diagnóstico Avançado – Indicadores LED para energia, status de operação e saúde da comunicação
-
Isolamento Galvânico – Protege o barramento do sistema contra surtos do lado de campo
-
Alta Tolerância à Umidade – Suporta até 95% de umidade sem condensação
-
Arquitetura Escalável – Suporta até 32 nós conectados via V-NET
Aplicação
-
Sistemas de controle distribuído CENTUM VP
-
Plataformas de automação de processos CENTUM CS 3000
-
Instalações de produção de petróleo e gás
-
Plantas de processamento químico e petroquímico
-
Sistemas de controle de geração de energia
Perguntas Frequentes
P: O AIP504-50 requer configuração específica de software?
R: Não. Ele é reconhecido automaticamente dentro do ambiente de configuração Yokogawa System View como parte da definição do barramento de E/S.
P: Esta unidade é compatível com sistemas CENTUM CS mais antigos?
R: Sim. Mantém compatibilidade retroativa com a arquitetura da Série AFF500 usada nas plataformas CENTUM VP e CS 3000.
