Visão geral

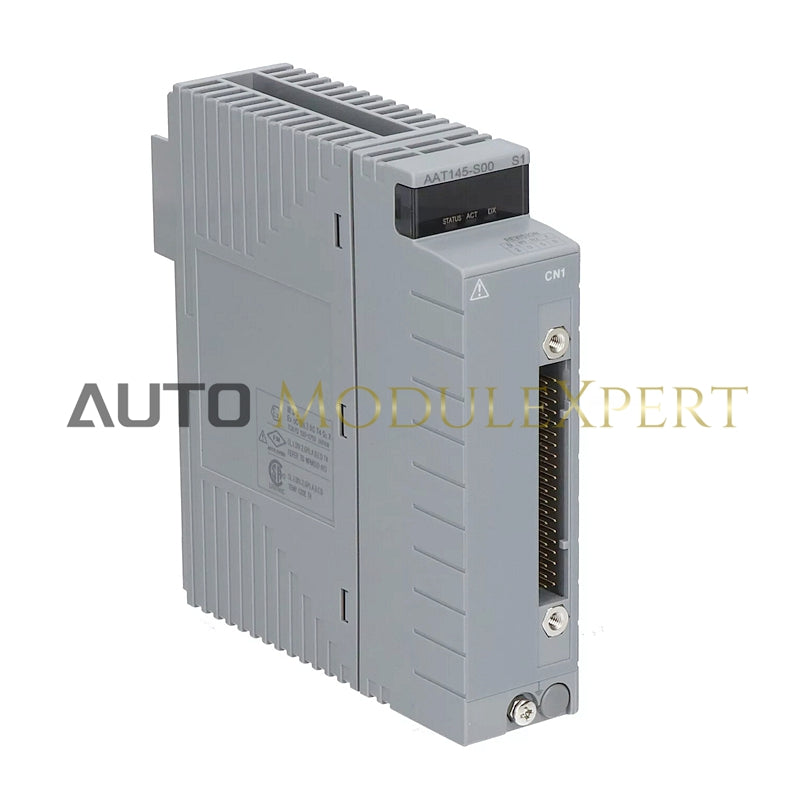

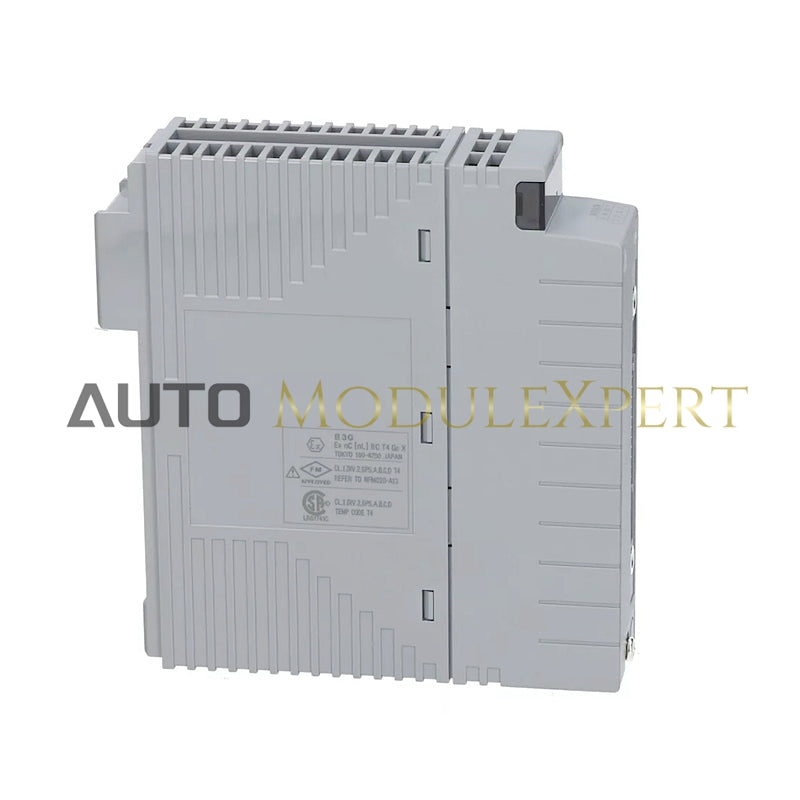

O Yokogawa AAT145-S00 é um módulo de entrada TC/mV isolado de 16 canais projetado para medições precisas de temperatura e sinal de milivolts. Ele suporta uma ampla variedade de tipos de entrada, garantindo integração flexível em sistemas de controle.

Fabricante

• Nome: Yokogawa
• Modelo: AAT145-S00

Especificações

• Número de canais de entrada: 16, isolados
• Sinal de entrada :
  • TC: Tipos J, K, E, B, R, S, T, N (JIS C1602:1995, IEC584:1995)
  • mV: -100 a 150 mV, -20 a 80 mV
• Tensão de entrada permitida: ±5 V
• Suportando Tensão :
  • Entre entrada e sistema: 500 V CA (placa única: 1500 V CA) por 1 minuto
  • Entre canais de entrada: 200 V CA por 1 minuto
• Resistência de entrada :
  • Potência LIGADA: 1 MΩ ou mais
  • Desligamento: 1 MΩ ou mais
• Precisão: ±40 µV
• Resistência total permitida: 1000 Ω ou menos
• Efeito da resistência permitida da fonte de sinal (1000 Ω): ±20 µV
• Precisão de compensação de junção de referência: ±1 °C
• Corrente de medição (RTD): 1 mA
• Período de atualização de dados: 1 s
• Detecção de Burn-out: Disponível para todos os canais, tempo de detecção: 60 s
• Desvio de temperatura: ±80 µV/10 °C (TC)
• Consumo máximo de corrente: 350 mA (5 V CC)
• Peso : 0,3 kg
• Conexão Externa: Cabo dedicado (KS1)

Modelos e códigos de sufixo

• Modelo: Módulo de entrada AAT145 TC/mV (16 canais, canais isolados)
• Códigos de sufixo :
  • -S : Tipo padrão
  • 0: Sempre 0
  • 0: Tipo básico
