Visão Geral

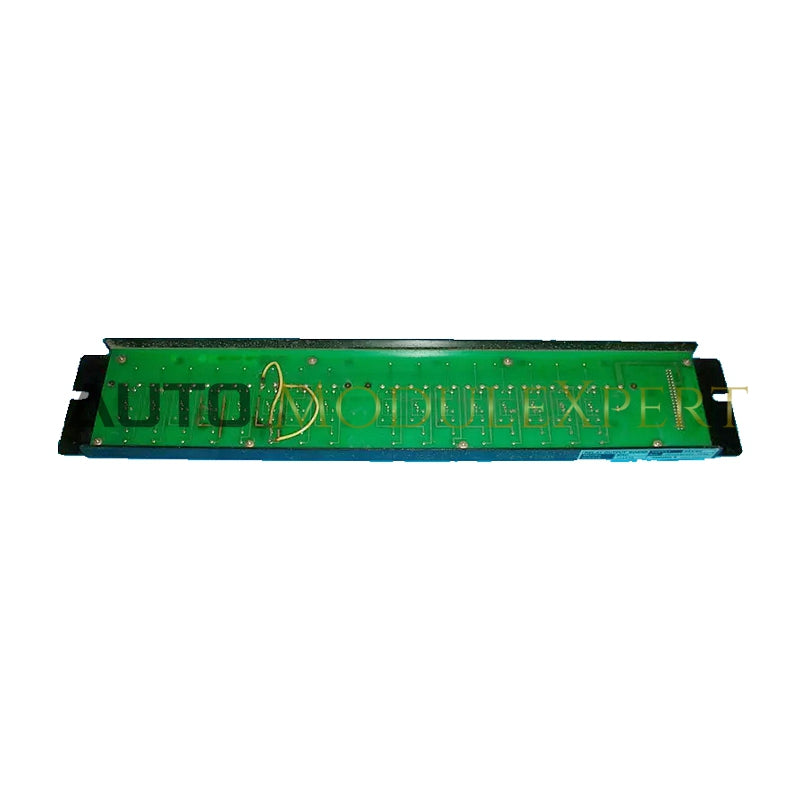

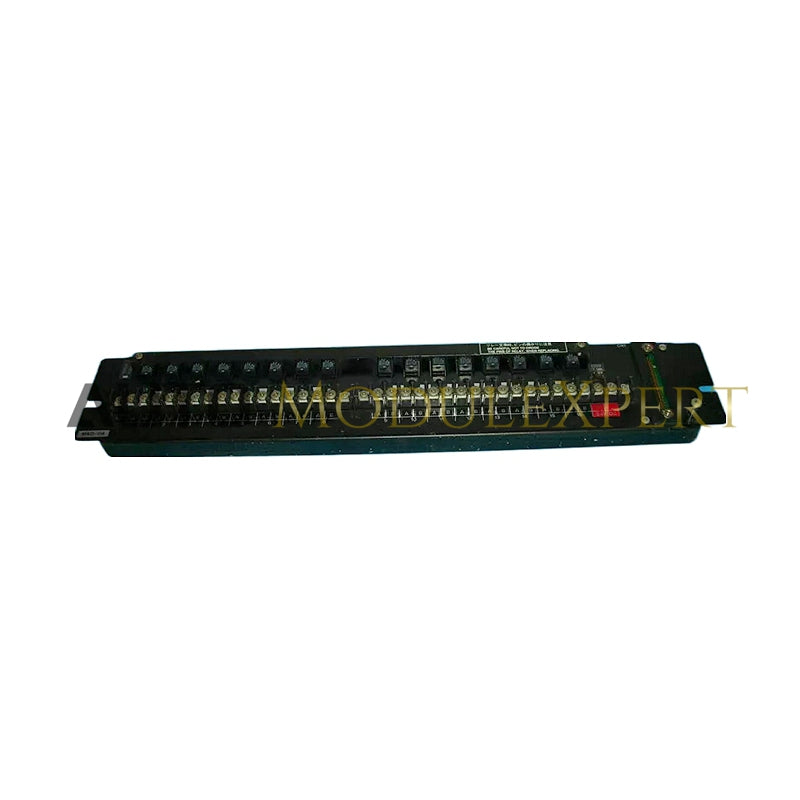

A Yokogawa MRO-114*A Placa de Saída de Relé é um módulo de saída digital projetado para uso em diversas aplicações de controle industrial. Ela fornece uma saída de relé que pode ser usada para controlar dispositivos ou processos externos.

Especificações Técnicas

• Uso: Saída de contato

• Circuito de Contato: contato “NA”

• Saída de Contato: 1 circuito

• Módulo de Conexão: ADM51C, ADV859, ADV559

• Cabo de Conexão: KS2

• Carga Nominal do Contato:

  • TM1: 125 V CA 1 A, 24 V CC 1 A, 125 V CC 0,1 A
  • TM2: 250 V CA 1,5 A, 24 V CC 1,5 A, 125 V CC 0,1 A

• Carga Mínima do Contato (TM1, TM2): 5 V, 10 mA

• Tensão de Alimentação: 24 V CC ±10%

• Corrente de Consumo: 0,21 A

• Resistência de Isolamento: Pelo menos 20 MΩ (500 V CC)

• Tensão de Resistência:

  • Entre o Terminal Inferior “TM1” e as Carcaças: 1000 V
  • Entre o Terminal de Alimentação “TM1” e as Carcaças: 500 V

• Temperatura e Umidade Ambiente: 0 - 50 °C, 45 - 85 % UR (sem condensação)

• Terminais para Conexão de Dispositivo de Campo: Parafusos M4, largura do terminal de crimpagem: 8,6 mm ou menos

• Tamanho: L: 482,6 mm, A: 88,1 mm (IEC 2U)

• Peso: 1 kg

• Cor: Preto
