Visão Técnica

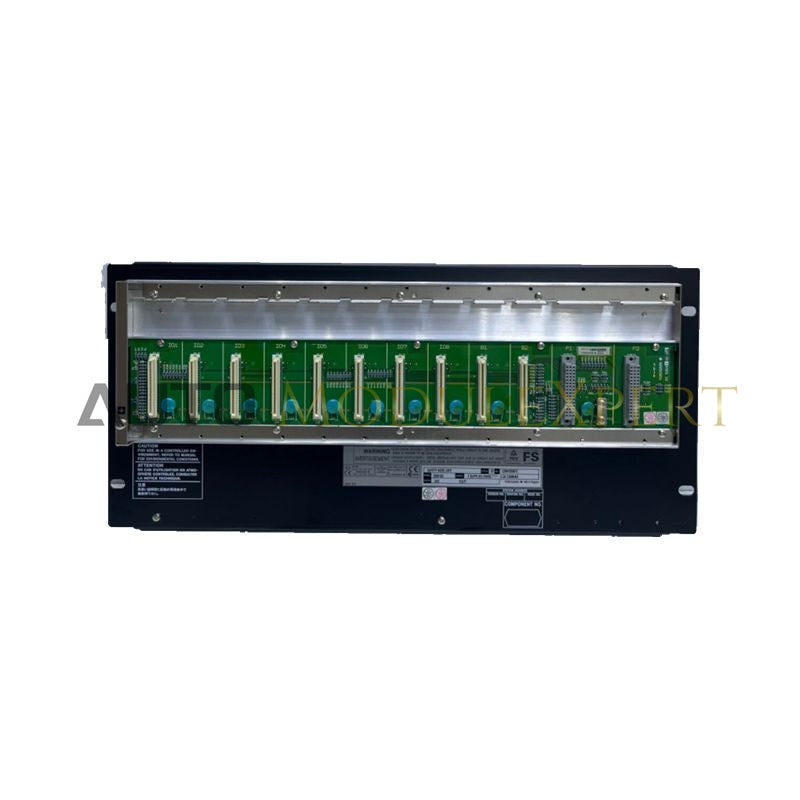

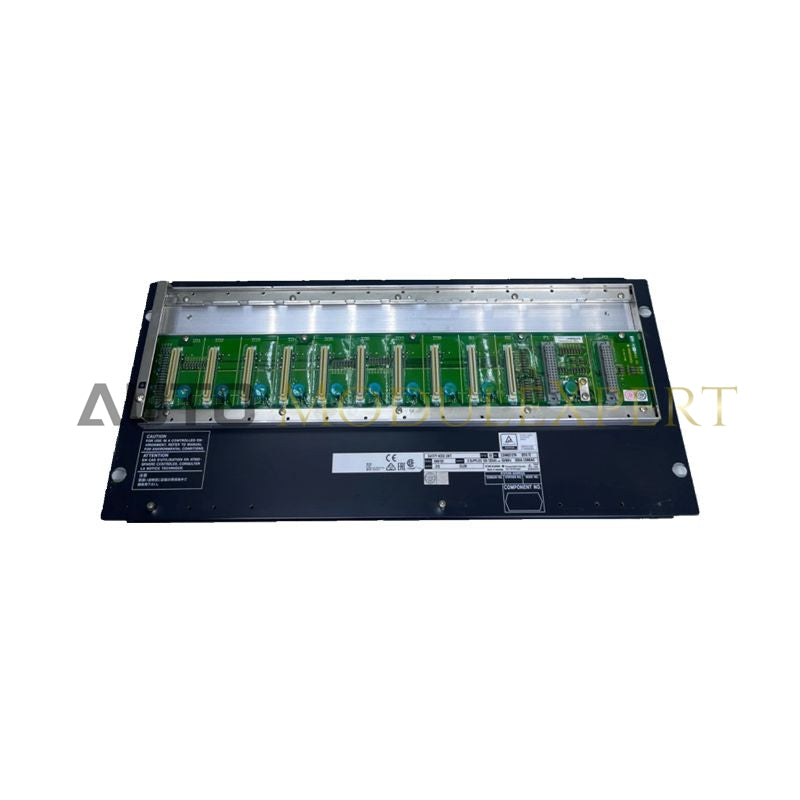

A SNB10D-425 (configuração SNB10D-425/CU2T) é uma Unidade de Nó de Segurança de alta integridade projetada para o Sistema Instrumentado de Segurança (SIS) Yokogawa ProSafe-RS. Este chassi para montagem em rack forma a interface de hardware entre a instrumentação de campo e a Unidade de Controle de Segurança (SCU).
A unidade suporta a transmissão de sinais de segurança analógicos e digitais pelo ônibus ESB enquanto fornece energia regulada para os módulos de E/S de segurança instalados. Projetada para aplicações de SIL 3, garante monitoramento contínuo de segurança, execução lógica e funcionalidade de desligamento de emergência em ambientes críticos.
Especificações Detalhadas
| Item | Especificação |
|---|---|
| Número do Modelo | SNB10D-425 |
| Compatibilidade do Sistema | ProSafe-RS SIS |
| Interface do Barramento | Ônibus ESB (via SEC401 ou SEC402) |
| Expansão Máxima de Nós | Até 13 unidades (SEC402 com S2SC70S/D, SSC60S/D) |
| Até 9 unidades (SEC401) | |
| Alimentação de Entrada (Selecionável) | 100–120 VAC ou 220–240 VAC, 50/60 Hz |
| 24 VCC | |
| Consumo de Energia | 200 VA @ 100–120 VAC |
| 230 VA @ 220–240 VAC | |
| 5,5 A @ 24 VCC | |
| Montagem | Montagem em rack de 19 polegadas (4 × parafusos M5 com buchas isolantes) |
| Temperatura de Operação | −10 °C a +55 °C |
| Peso | 5,9 kg |
Funcionalidade Principal e Implantação
-
Serve como a plataforma de alojamento de E/S para módulos de segurança ProSafe-RS
-
Interage com sensores e elementos finais de controle em circuitos classificados SIL
-
Suporta arquiteturas de segurança distribuídas usando acopladores SEC401 ou SEC402
-
Fornece distribuição interna estável de energia para configurações de E/S de alta densidade
-
Projetado para operação contínua em aplicações industriais de segurança exigentes
Aplicação
-
Sistemas de Desligamento de Emergência (ESD)
-
Sistemas de Gerenciamento de Queimadores (BMS)
-
Proteção de turbinas e compressores
-
Unidades de processo de alto risco que exigem conformidade SIL 3
Perguntas Técnicas Frequentes
O que indica o sufixo “/CU2T”?
A /CU2T identificação indica opções específicas de hardware, normalmente incluindo configuração do conector de energia e revestimento resistente à corrosão ISA G3 para ambientes severos.
A SNB10D-425 suporta alimentação redundante?
Sim. A unidade é projetada para aceitar módulos de fonte de alimentação com redundância dupla, aumentando a disponibilidade e a tolerância a falhas.
Esta unidade pode ser usada com o CENTUM VP?
Não. Embora mecanicamente semelhante a alguns componentes CENTUM, a SNB10D-425 é exclusivamente certificada para ProSafe-RS para cumprir os requisitos de segurança funcional IEC 61508.
