Resumo Funcional Técnico

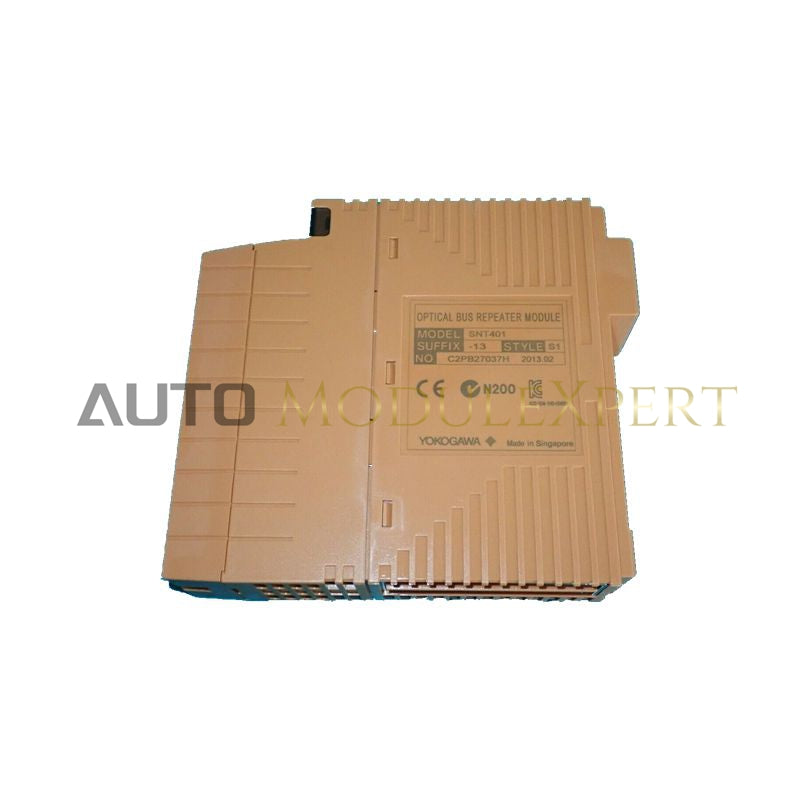

O SNT401-13 é um módulo de interface óptica de alto desempenho projetado para arquiteturas Yokogawa ESB (Barramento Serial Estendido). Ele converte sinais elétricos ESB em sinais ópticos, permitindo comunicação de longa distância entre estações de controle e nós remotos de E/S.
O módulo é normalmente utilizado em Estações de Controle de Segurança (SCS) e Estações de Controle de Campo (FCS) para estender a distância de comunicação, proporcionando isolamento elétrico completo, eliminando loops de terra e reduzindo interferência eletromagnética (EMI) em ambientes industriais.
Especificações Técnicas Detalhadas
| Parâmetro | Especificação |
|---|---|
| Tipo de Módulo | Repetidor Mestre Óptico do Barramento ESB |
| Modelo | SNT401-13 |
| Tipo de Fibra | Fibra monomodo (SMF) |
| Distância de Comunicação | Até ~50 km (depende da qualidade da fibra e do módulo escravo) |
| Dimensões | 2,2 cm × 12,4 cm × 12,6 cm |
| Peso | 0,3 kg |
| Conversão de Dados | Sinal elétrico ESB → Sinal de pulso óptico |
| Suporte a Redundância | Suporta instalação com redundância dupla |
Aplicação Operacional
-
Rede remota de E/S em áreas geograficamente distribuídas da planta
-
Isolamento em ambientes perigosos usando fibra óptica para zonas explosivas ou com alta EMI
-
Expansão do sistema de controle para arquiteturas ProSafe-RS e CENTUM, mantendo desempenho determinístico de temporização
Perguntas Técnicas Frequentes
Qual a diferença entre o SNT401-13 e a série ANT401?
O SNT401-13 é usado principalmente em arquiteturas ESB de estações de segurança e controle, enquanto os módulos da série ANT401 são geralmente repetidores ópticos do barramento ESB usados em outras camadas do sistema. A compatibilidade com backplanes deve ser verificada antes da instalação.
É necessário uma unidade conectora?
Sim. Normalmente é usado em conjunto com unidades conectoras como o SNT10D para terminação da fibra e conexão da interface.
É possível misturar fibra monomodo e multimodo?
Não. O módulo é projetado exclusivamente para comprimentos de onda ópticos de fibra monomodo. O uso de fibra multimodo causará atenuação excessiva do sinal e falha na comunicação.
