Descrição do Produto

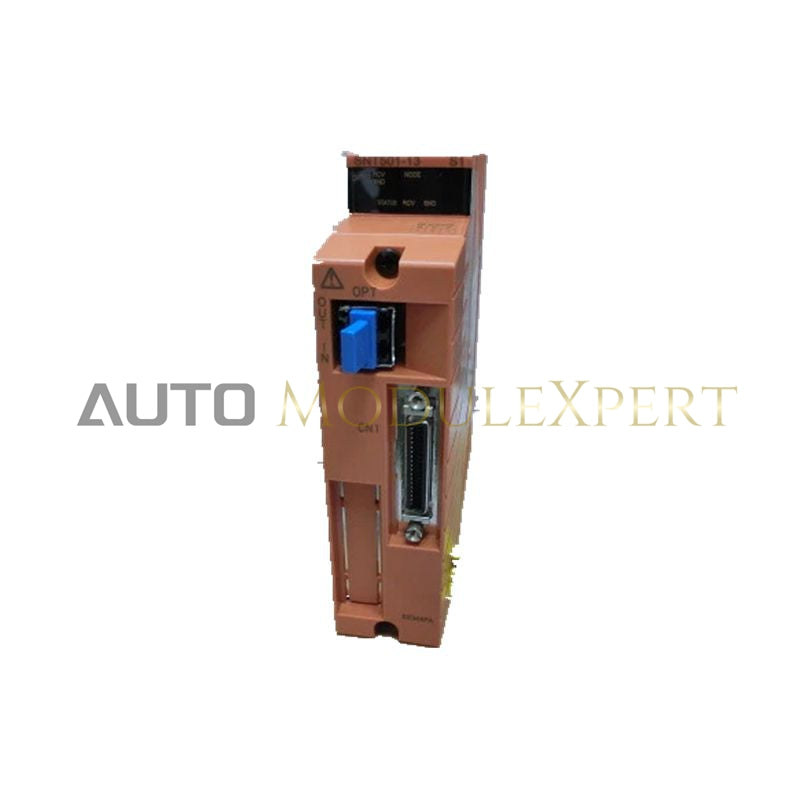

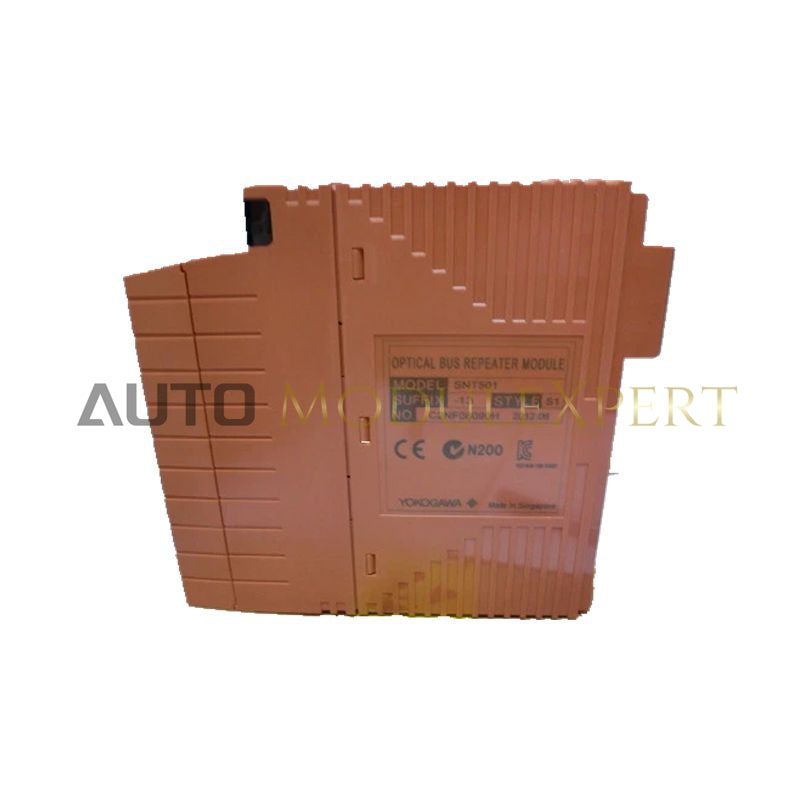

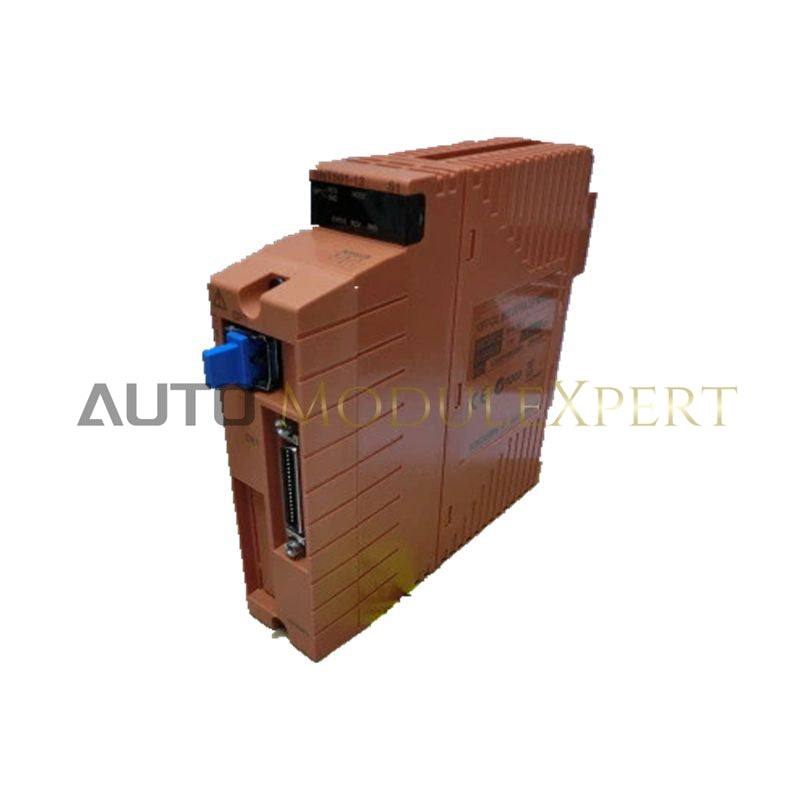

O SNT501-13 é um repetidor de comunicação óptica projetado para estender o Barramento de Sistema Estendido (ESB) dentro das arquiteturas de controle Yokogawa CENTUM VP e Yokogawa CENTUM CS 3000. Operando como o módulo lado escravo de um link óptico ESB, ele recebe dados de controle em alta velocidade via cabo de fibra óptica de um repetidor mestre e os converte de volta em sinais elétricos para distribuição local no backplane de E/S.

Ao utilizar transmissão por fibra óptica, o SNT501-13 oferece isolamento galvânico total entre áreas distribuídas da planta. Isso elimina loops de terra e protege os sistemas de controle contra descargas atmosféricas, surtos de alta tensão e interferências eletromagnéticas severas.

O módulo permite a distribuição geográfica de nós de E/S a longas distâncias — muito além das limitações dos cabos ESB baseados em cobre — enquanto preserva o desempenho determinístico da comunicação necessário para a sincronização em tempo real dos processos. Foi projetado para integração perfeita e operação estável em instalações industriais de grande porte.

Especificações Técnicas

Aplicação

O SNT501-13 é comumente utilizado em:

• Sistemas de automação de tanques

• Estações de tratamento de água e esgoto

• Plataformas offshore de petróleo e gás

• Complexos industriais com múltiplos prédios

É particularmente adequado para conectar racks de E/S remotos em longas distâncias ou em ambientes com alta interferência eletromagnética, onde a comunicação por cobre seria pouco confiável.

FAQ Técnico

Qual é a distância máxima suportada?
Dependendo do tipo de fibra e do módulo mestre pareado, o SNT501-13 normalmente suporta distâncias de transmissão de aproximadamente 500 metros até 5 quilômetros sem degradação do sinal.

O SNT501-13 suporta configurações redundantes?
Sim. Em sistemas de alta disponibilidade, dois módulos SNT501-13 podem ser instalados para criar um caminho óptico ESB redundante, garantindo operação contínua mesmo se um link de fibra falhar.
