Visão Geral

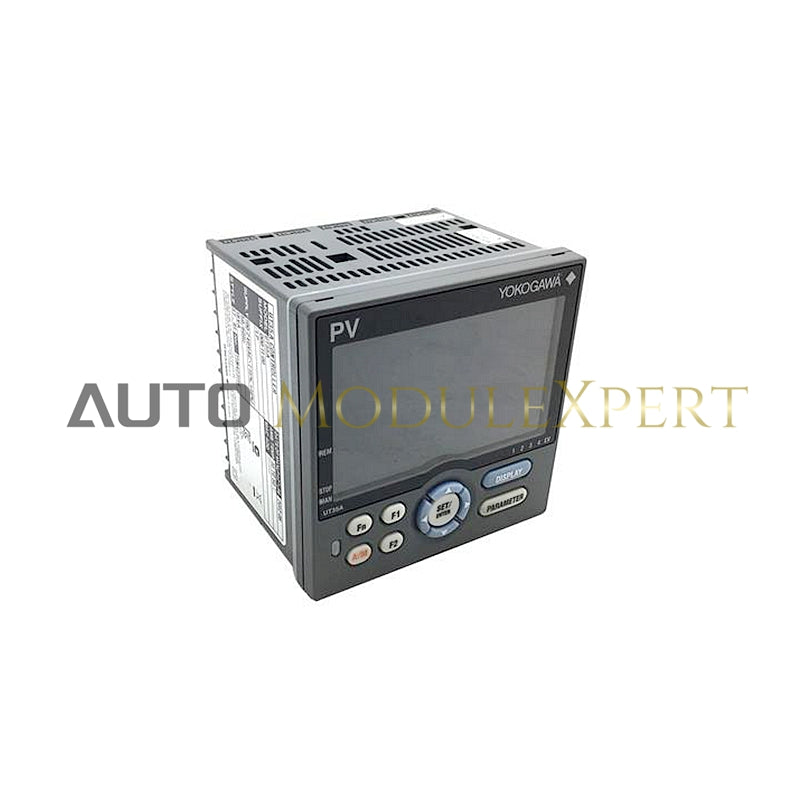

O Yokogawa UT35A-010-01-00 é um controlador indicador digital avançado que oferece uma variedade de tipos de display e especificações de entrada adequadas para diversas aplicações industriais. Ele proporciona alta precisão e várias opções de entrada, incluindo termopares, RTDs, tensão e corrente. O controlador é projetado para monitoramento e controle precisos de variáveis de processo, com recursos avançados de redução de ruído e compensação de junção de referência.

Tipos de Display

• Display PV (Variável de Processo):

  • Tipo: LCD colorido ativo de 5 dígitos e 14 segmentos
  • Cores: Branco/Vermelho
  • Altura dos Caracteres: Maior em comparação com o UT32A para melhor legibilidade

• Display de Dados:

  • Tipo: LCD colorido de 5 dígitos e 11 segmentos
  • Cor: Laranja

• Display de Gráfico de Barras:

  • Tipo: LCD colorido de 12 segmentos
  • Cor: Laranja

Precisão

• Condições Especificadas: Condições padrão (23°C de temperatura, 55% de umidade, alimentação 50/60Hz)
• Precisão para Termopar e RTD:
  • ±0,3°C e ±1 dígito: 0-100°C
  • ±0,5°C e ±1 dígito: -100 a 200°C

Especificações de Entrada

• Tipos de Entrada Suportados: Termopar, RTD, Tensão, Corrente
• Detecção de Queima:
  • Opções: escala superior, escala inferior ou DESLIGADO (para sinais padrão de termopar/RTD)
• Corrente de Polarização de Entrada: 0,05 μA (termopar/RTD)
• Corrente Medida do RTD: 0,16 mA
• Resistência de Entrada:
  • Varia conforme o tipo de entrada (termopar/mV, tensão, corrente)
• Resistência Permitida da Fonte de Sinal e Resistência de Fiação:
  • Especificada para diferentes tipos de entrada
• Faixa Permitida de Tensão/Corrente de Entrada:
  • Varia conforme o tipo de entrada (termopar/mV/mA, tensão, corrente)

Redução de Ruído

• Modo Normal: 40 dB ou mais (em 50/60 Hz)
• Modo Comum: 120 dB ou mais (em 50/60 Hz)

Erro de Compensação da Junção de Referência

• ±1,0°C: Entre 15 e 35°C
• ±1,5°C: Entre -10 e 5°C e entre 35 e 50°C
