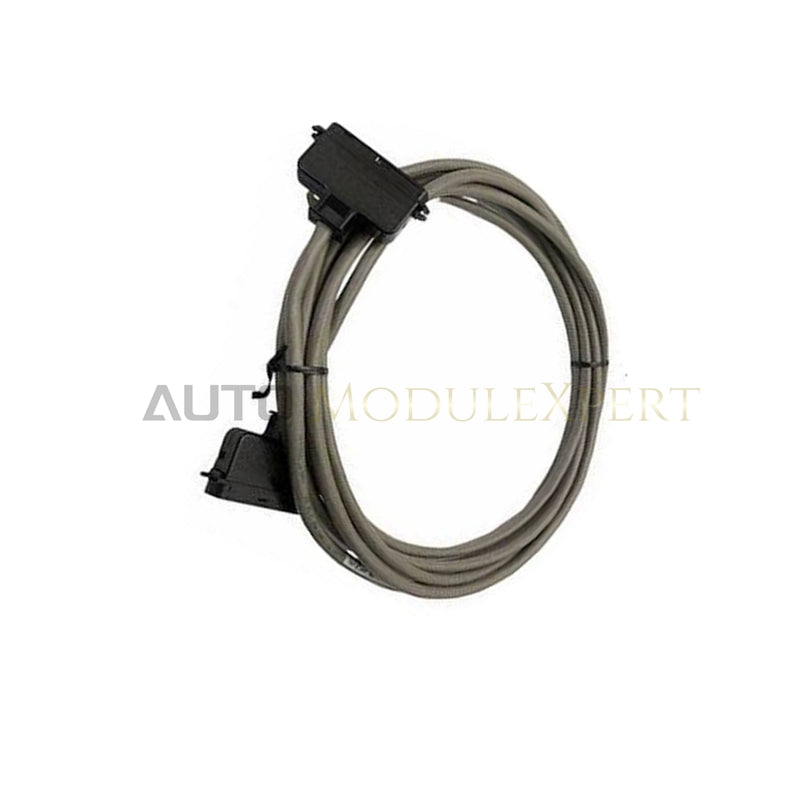

Кабели FTA Honeywell 51201420-004 для Experion PKS

Honeywell 51201420-004, также обозначаемый в каталогах как кабель сборки оконечной заделки 51201420-004, представляет собой специализированный аппаратный компонент для физического соединения сигнальных цепей в платформах Honeywell Universal Control Network (UCN). Этот неэкранированный 4-метровый кабель сборки оконечной заделки (FTA) обеспечивает прямые соединения «точка-точка» между панелями оконечной заделки и картами обработки сигналов ввода-вывода. Сборка массой 0,52 кг, покрытая высокопрочной полиэтиленовой изоляцией, сохраняет целостность проводников при прокладке в условиях высокой плотности в шкафах управления Experion PKS и TDC 3000.

Технические характеристики

Управление технологическими процессами DCS и соединение сигналов

Пассивный 4-метровый кабель FTA прокладывает низковольтные аналоговые и дискретные сигнальные цепи между сборками оконечной заделки и процессорами ввода-вывода в топологиях управления 4-20 мА HART и цифровых системах управления. Геометрия внутренних проводников сохраняет параметры межканальной изоляции, снижая перекрёстные помехи между соседними сигнальными линиями. Встроенные элементы разгрузки от натяжения и полиэтиленовая оболочка обеспечивают стабильное электрическое контактное сопротивление при промышленных температурах эксплуатации от 0 до 60 °C.

Часто задаваемые вопросы

В: Потребляет ли эта 4-метровая кабельная сборка рабочий ток от объединительной платы ввода-вывода или источника питания полевых устройств?

О: Нет, кабель полностью функционирует как пассивная медная соединительная сборка и не потребляет рабочий ток от системной объединительной платы или внешних источников питания полевых устройств.

В: Как следует прокладывать неэкранированные кабели FTA, чтобы предотвратить электромагнитные помехи?

О: Неэкранированные кабельные линии необходимо прокладывать в отдельных заземлённых металлических кабелепроводах или специальных кабельных лотках, выдерживая расстояние не менее 300 мм от высоковольтных линий питания переменного тока.

Рекомендации по монтажу в полевых условиях

Перед монтажом осмотрите контакты разъёма кабеля и фиксирующие защёлки, чтобы убедиться в отсутствии физических деформаций или загрязнений на контактных поверхностях. Совместите головку кабеля с разъёмом FTA и плотно прижмите её, пока оба боковых фиксатора не защёлкнутся. При прокладке внутри шкафа не допускайте превышения минимального радиуса изгиба кабеля, составляющего 50 мм, чтобы предотвратить усталостное повреждение внутренних проводников. Низковольтные неэкранированные сигнальные линии следует прокладывать отдельно от силовых линий высокой мощности и проводки приводов с регулируемой частотой, обеспечивая минимальный зазор 300 мм.
