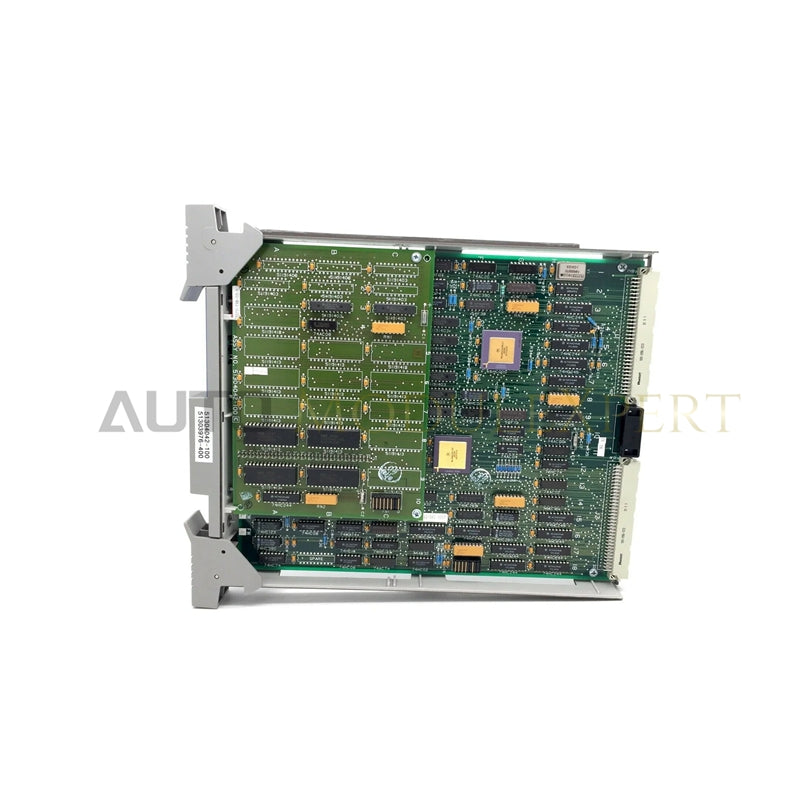

Коммуникационный модуль Honeywell 51303976-400 для Process Manager

Настроенный для обмена данными по нескольким протоколам на платформах Honeywell Process Manager (PM), Honeywell 51303976-400 (коммуникационный модуль 51303976-400) обеспечивает непосредственное физическое и электрическое выполнение функций как одна из пяти основных плат, формирующих секцию управления PM в распределённых системах управления.

Технические характеристики оборудования

Протокол токовой петли 4-20 мА HART и связь по полевой шине

В архитектурах DCS Honeywell коммуникационные модули маршрутизируют данные протоколов верхнего уровня, обеспечивая при этом строгую изоляцию от аналоговых полевых приборов. Honeywell 51303976-400 оснащён выделенной развязкой между каналами, которая предотвращает проникновение высокочастотных сетевых помех в соседние каналы токовой петли 4-20 мА HART или на платы обработки аналоговых входов. Этот изоляционный барьер сохраняет точность сигнала для непрерывно измеряемых технологических параметров и одновременно обеспечивает детерминированный сетевой обмен по протоколам Modbus и Ethernet/IP.

Часто задаваемые вопросы

В: Как этот модуль взаимодействует с другими платами внутри секции управления Process Manager?

О: Плата напрямую подключается к шине объединительной платы корпуса PM и взаимодействует с платами ЦП и памяти через высокоскоростные параллельные проводники шины, обеспечивая преобразование внешних протоколов и маршрутизацию буферов данных.

В: Какие меры предосторожности следует соблюдать при горячей замене или замене платы в работающей стойке PM?

О: Перед извлечением модуля отключите питание объединительной платы или инициируйте штатное переключение управления на резервную плату. Установка платы под напряжением без проверки состояния блокировки шины может нарушить активные циклы обмена по объединительной плате.

Рекомендации по установке на объекте

Аккуратно вставьте плату модуля в предназначенный для неё слот внутри кассеты плат Process Manager. Плотно прижмите переднюю панель, чтобы краевые разъёмы платы полностью вошли в разъёмы объединительной платы, затем затяните верхний и нижний крепёжные винты для обеспечения надёжной механической фиксации.

Перед подачей рабочего питания убедитесь, что заземляющая перемычка главного шкафа напрямую подключена к шине защитного заземления корпуса. Прокладывайте сетевые коммуникационные кабели в отдельных кабельных лотках, отделяя их от силовых линий 240 В переменного тока и проводников сильноточных реле. Убедитесь, что все дренажные провода экранов подключены в одной точке к защитному заземлению на вводе в шкаф, чтобы исключить токи в контурах заземления.
