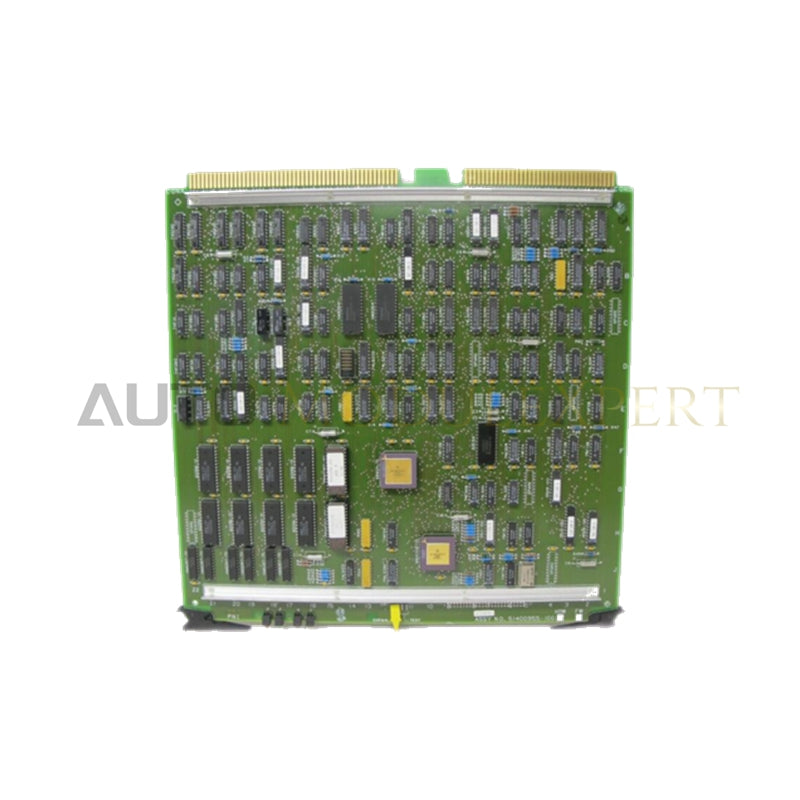

Плата интерфейса технологической сети Honeywell 51400955-100

Сконфигурированная для обеспечения сетевого взаимодействия в распределённых системах управления Honeywell TDC 3000 и Experion PKS, Honeywell 51400955-100 (51400955-100, плата интерфейса технологической сети) обеспечивает непосредственную физическую и электрическую передачу пакетов данных между локальными сетями управления (LCN) и универсальными сетями управления (UCN).

Технические характеристики

Межканальная изоляция и маршрутизация протоколов контуров

Узлы связи технологической сети должны обеспечивать полную целостность сигналов в сложных магистральных структурах DCS. Плата PNI Honeywell 51400955-100 оснащена средствами физической обработки сигналов и оптической межканальной изоляции, которые защищают шины обработки объединительной платы от электрических помех со стороны полевых цепей и переходных токов в контурах заземления. Эта схема изоляции предотвращает повреждение сетевых кадров и одновременно обеспечивает целостность передаваемых через сборки полевых клеммных соединений сигналов протокола контуров 4-20 мА HART.

Часто задаваемые вопросы

В: Как плата PNI 51400955-100 вписывается в комплект устаревших карт модуля сетевого интерфейса (NIM)?

О: Плата служит основным интерфейсом физического уровня, объединяющим пути связи LCN и UCN в оригинальных сборках NIM, и работает совместно с соответствующими процессорными картами для управления преобразованием протоколов и процедурами передачи маркера.

В: Какие процедуры установки и обращения предотвращают повреждение разъёмов объединительной платы при установке карты?

О: Перед задвиганием модуля внутрь специалисты должны точно совместить края печатной платы с направляющими карты в стойке. Прилагайте равномерное давление непосредственно к краю лицевой панели, пока разъёмы объединительной платы полностью не соединятся, затем затяните крепёжные элементы, чтобы предотвратить ослабление заземляющих контактов из-за вибрации шкафа.

Рекомендации по установке на объекте

Задвиньте плату PNI в предназначенный для неё слот стойки в составе картотеки NIM. Затяните все крепёжные винты лицевой панели с требуемым моментом, чтобы обеспечить надёжный контакт заземления между передней панелью карты и заземлёнными металлическими конструкциями стойки.

До подачи питания на стойку напрямую подключите заземляющую перемычку основного шасси шкафа к главной шине заземления. Прокладывайте все высокоскоростные коаксиальные или волоконно-оптические коммуникационные кабели в предназначенных для проводов кабель-каналах, отдельно от линий питания 240 VAC и силовой проводки управления двигателями. Убедитесь, что дренажные провода экранов кабелей подключены к одной общей шине заземления корпуса в точке ввода в шкаф, чтобы токи в контурах заземления не мешали передаче сетевых кадров.
