Описание

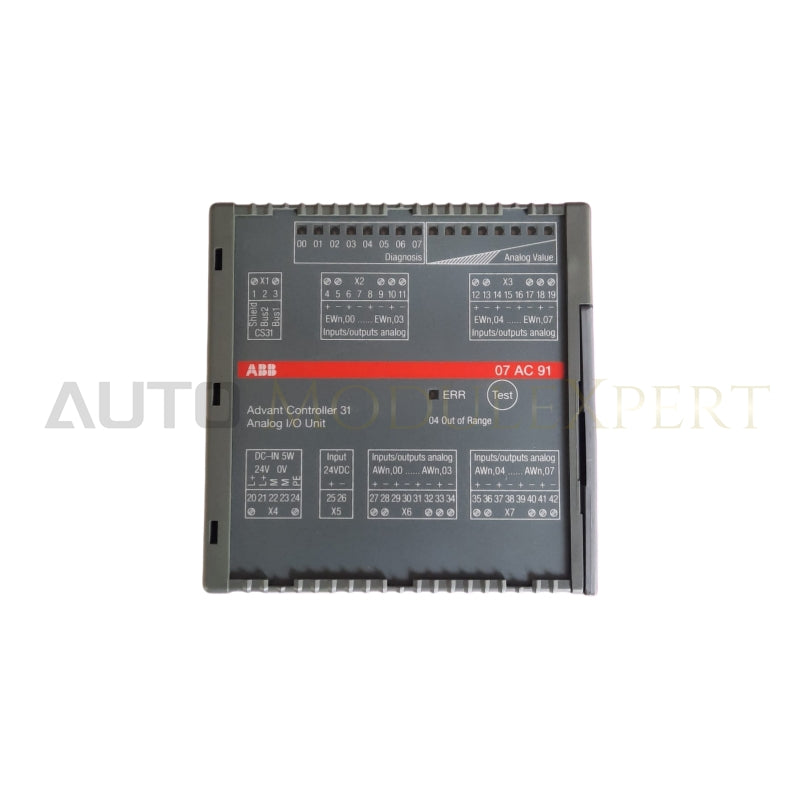

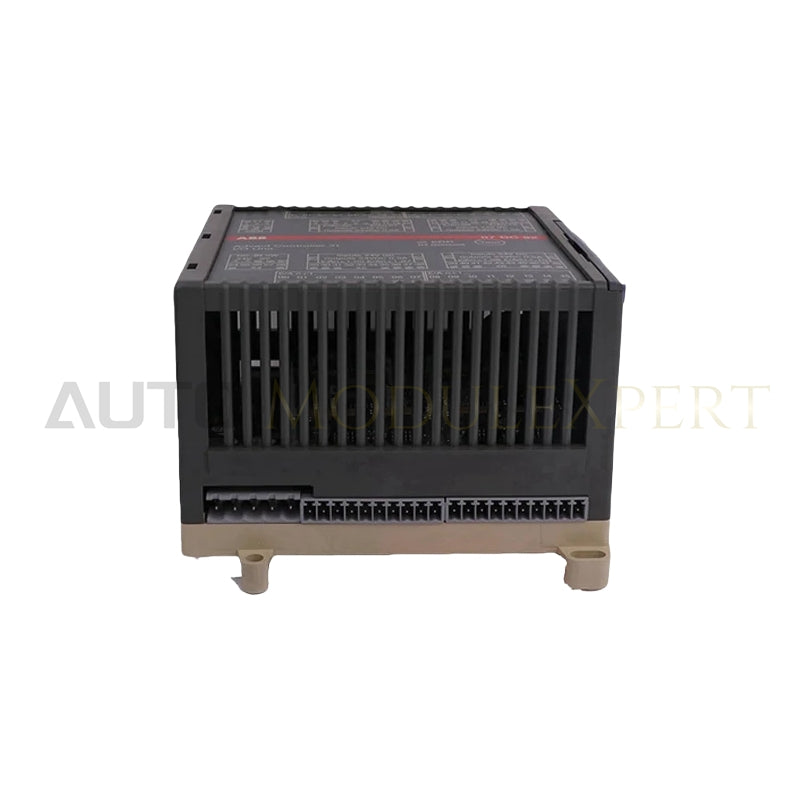

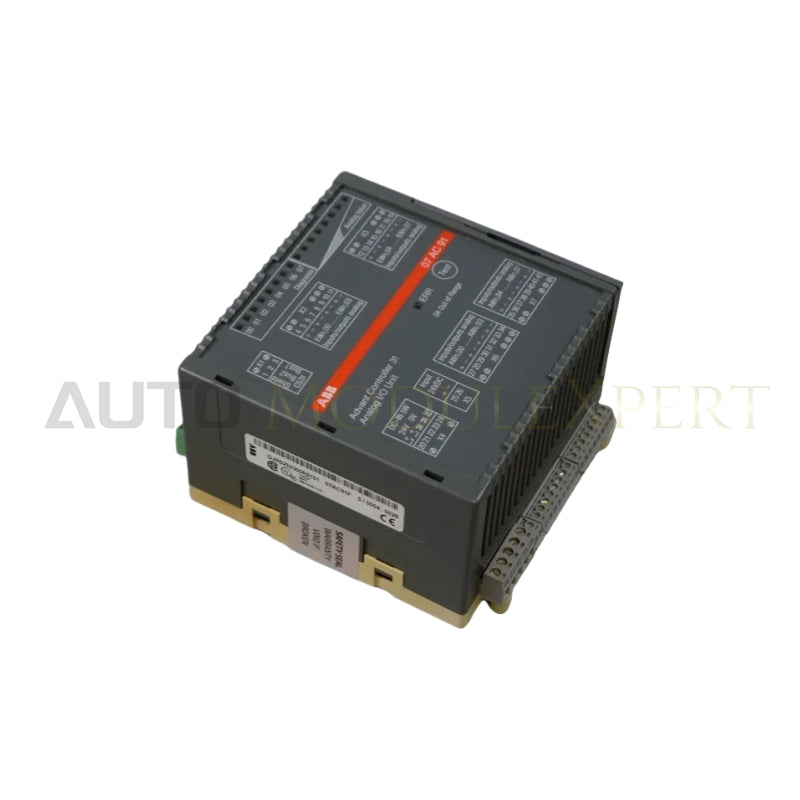

The ABB GJR5252300R3101 07AC91 (07 AC 91) — это надежный и универсальный программируемый логический контроллер (ПЛК), предназначенный для использования в системах промышленной автоматизации. Известный своей надежностью и высокой производительностью, этот модуль является частью обширного ассортимента автоматизационной продукции ABB. 07 AC 91 разработан для эффективного управления и мониторинга различных промышленных процессов, обеспечивая оптимальную работу и повышение производительности. Его компактный дизайн и гибкие варианты конфигурации делают его подходящим для широкого спектра применений — от простого управления машинами до сложной автоматизации процессов. Модуль создан для работы в суровых промышленных условиях, обеспечивая долговечность и стабильную работу. Благодаря современным коммуникационным возможностям, ABB 07 AC 91 легко интегрируется с другими компонентами автоматизации, обеспечивая беспрепятственный обмен данными и координацию системы.

Особенности

1. Высокая надежность: Обеспечивает стабильную и последовательную работу в требовательных промышленных условиях.

2. Компактный дизайн: Компактный дизайн позволяет легко интегрировать устройство в различные системы управления.

3. Гибкая конфигурация: Поддерживает широкий спектр применений с настраиваемыми опциями.

4. Продвинутая связь: Обеспечивает надежное подключение с другими устройствами автоматизации для эффективного обмена данными.

5. Прочность: Создан для работы в суровых промышленных условиях, обеспечивая долгосрочную стабильность эксплуатации.

Технические характеристики

• Допустимый температурный диапазон при эксплуатации: от 0 до 55 °C

• Номинальное напряжение питания: 24 В DC

• Макс. потребляемый ток: 0.2 А

• Макс. рассеиваемая мощность: 5 Вт

• Защита от обратной полярности подключения питания: Да

• Количество двоичных входов: 1 (в качестве разрешающего входа для аналоговых выходов)

• Количество каналов аналогового входа: 8 или 16, в зависимости от режима работы

• Количество каналов аналогового выхода: 8 или 16, в зависимости от режима работы

• Электрическая изоляция:

  • Интерфейс системной шины CS31 от остальной части устройства

  • 1 двоичный вход от остальной части устройства

• Настройка адреса и конфигурация: Кодовый переключатель под крышкой, расположенной с правой стороны корпуса

• Индикаторы работы и ошибок: 17 светодиодов

• Метод подключения: съемные клеммные колодки с винтовым зажимом

  • Клеммы питания, системная шина CS31: макс. 1 x 2,5 мм² или макс. 2 x 1,5 мм²

  • Все остальные клеммы: макс. 1 x 1,5 мм²

• Максимальная длина аналоговых кабелей: 100 м (двухжильный экранированный кабель с сечением > 0,5 мм²)

• Погрешность преобразования аналоговых значений:

  • Типично 0,5%

  • Макс. 1% (нелинейность, заводская калибровка и разрешение)

• Максимально допустимая разность потенциалов:

  • Между клеммой M (минус питания) и клеммами AGND (минус аналоговых входов и выходов): ±1 В

• Общий опорный потенциал для всех аналоговых сигналов: AGND (минусовой вывод аналоговых входов и выходов)

• Крепление:

  • На DIN-рейке согласно DIN EN 50022-35, глубина 15 мм. DIN-рейка расположена по центру между верхним и нижним краями модуля.

  • С винтами (4 винта M4)

• Размеры (Ш x В x Г): 120 x 140 x 85 мм

• Метод подключения: Съемные клеммные колодки с винтовыми клеммами

  • Клеммы питания, системная шина CS31: макс. 1 x 2,5 мм² или макс. 2 x 1,5 мм²

  • Все остальные клеммы: макс. 1 x 1,5 мм²

• Вес: 450 г
