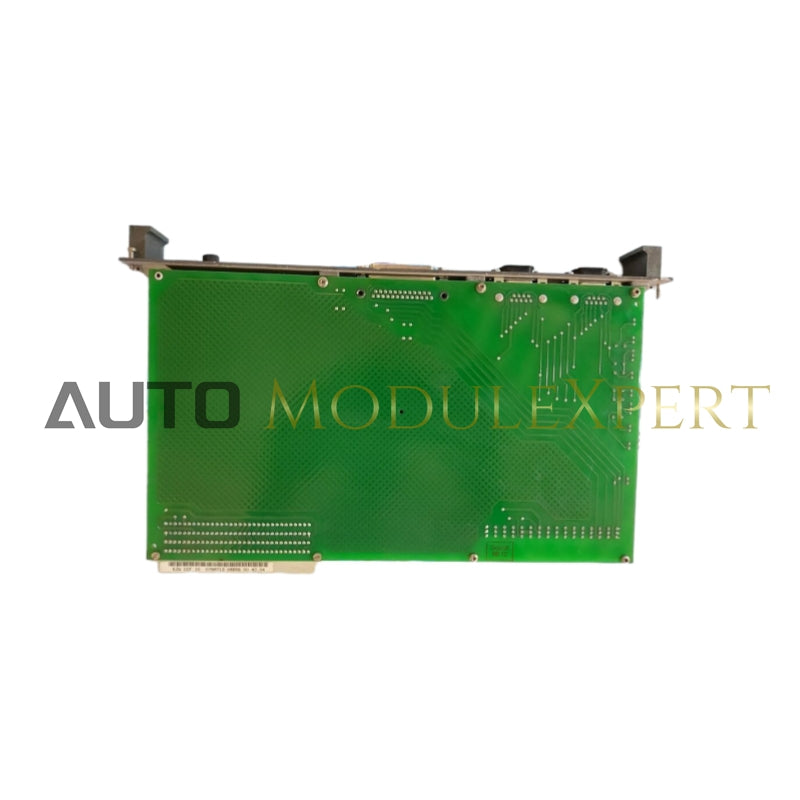

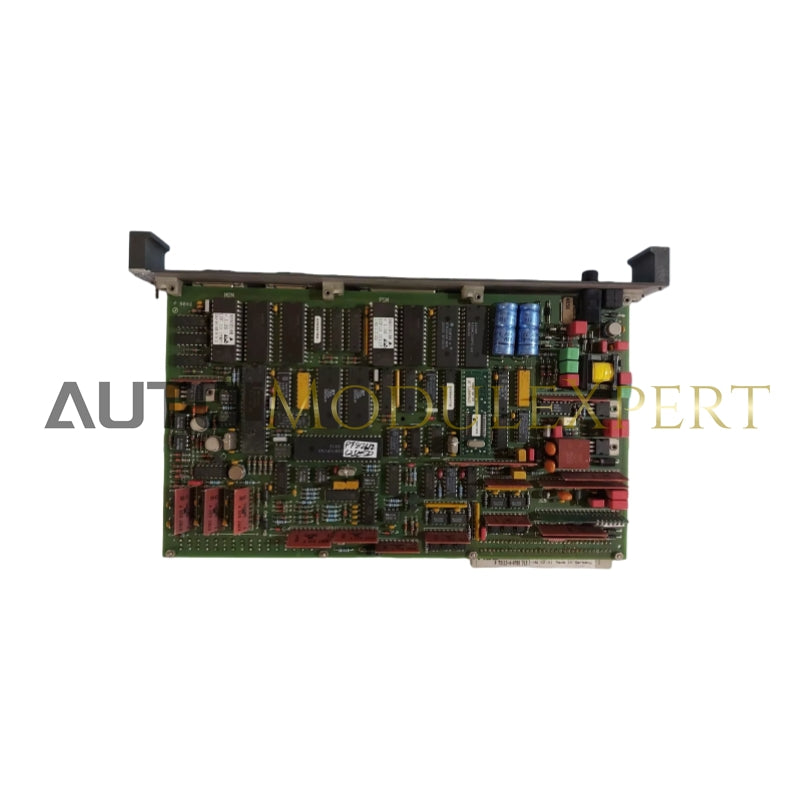

CCF 10 - Связь с внешними системами

Особенности:

• Обмен данными с внешними системами через протокол Modbus RTU (мастер).
• Поддерживаемые коды функций: FC 1, FC 2, FC 3, FC 4, FC 5, FC 6, FC 15, FC 16 и FC 8.
• Аппаратные интерфейсы (опционально): RS 422, RS 485, RS 232, TTY.
• Скорости передачи: 300, 600, 1200, 2400, 4800, 9600, 19200.
• Количество входов: 230 (адреса буфера: 0 ... 229).
• Количество выходов: 90 (адреса буфера: 700 ... 789).

Технические данные:

RS 422 / RS 485:

• Конструкция интерфейса: стандарт EIA RS 485.
• Уровень входного сигнала (дифференциальное напряжение между RA/RB):
  • UEss > 200 мВ.
• Напряжение общего режима:
  • UCom = -7 ... +12 В.
• Входное сопротивление:
  • RE = 12 кОм.
• Уровень выходного сигнала (дифференциальное напряжение между TA/TB, CA/CB):
  • UASS = 1,5 В ... 5 В; типично 2,5 В.
• Ток выходного сигнала:
  • IA > 60 мА (защищён от короткого замыкания и перегрузки).
• Сопротивление нагрузки:
  • RA > 54 Ом.
• Ток короткого замыкания:
  • IK < 250 мА.
• Среда передачи:
  • 2-жильный витой, экранированный кабель.
• Длина шины при 9,6 кБд:
  • < 1000 м.
• Напряжение VP для подключения токоограничивающих резисторов:
  • • 5 В / 10 мА (развязанный и защищённый от короткого замыкания).
• Работа порта RS 422:
  • Полудуплекс.

RS 232C:

• Дизайн интерфейса: DIN 66 020 / V.24 / стандарт EIA RS 232C.
• Уровень входного сигнала относительно GND:
  • UE (полож.) = + 3 ... + 15 В; UE (отриц.) = - 3 ... -15 В.
• Входной ток сигнала:
  • IE = 0.75 ... 3.75 мА.
• Входное сопротивление:
  • RE = 6.8 кОм.
• Входная емкость:
  • CE < 0.1 нФ.
• Уровень выходного сигнала (при питании 12 В):
  • UA (полож.) = + 9 В тип. (+6 В ... +12 В); UA (отриц.) = -9 В тип. (-6 В ... -12 В).
• Ток выходного сигнала:
  • |IA| < 3 мА (защищено от короткого замыкания и перегрузки).
• Напряжение холостого хода:
  • |УКРАЇНСЬКА| < 12 В.
• Ток короткого замыкания:
  • IK < 25 мА.
• Сопротивление нагрузки:
  • RA = 3 кОм ... 7 кОм.
• Грузоподъемность:
  • CA < 2,5 нФ.
• Среда передачи:
  • 2-жильный витой, экранированный кабель.
• Дальность при 9,6 кБд:
  • < 50 м.

TTY / 20 мА:

• Источник постоянного тока.
• Напряжение холостого хода:
  • IK1 = 20 мА.
  • < 24 В.
• Уровень входного сигнала (приемная цепь):
  • 1-сигнал: IE(1) = 12 ... 30 мА; 0-сигнал: IE(0) = 0 ... 3 мА.
• Падение напряжения:
  • UE < 3 В.
• Уровень выходного сигнала (передающая цепь):
  • 1-сигнал: IA(1) = IK (20 мА ±15%); 0-сигнал: IA(0) < 2 мА.
• Падение напряжения на передающем транзисторе:
  • UA < 2,7 В.
• Напряжение холостого хода внутреннего источника тока:
  • < 24 В.
• Дальность при 9,6 кБд.
