Обзор

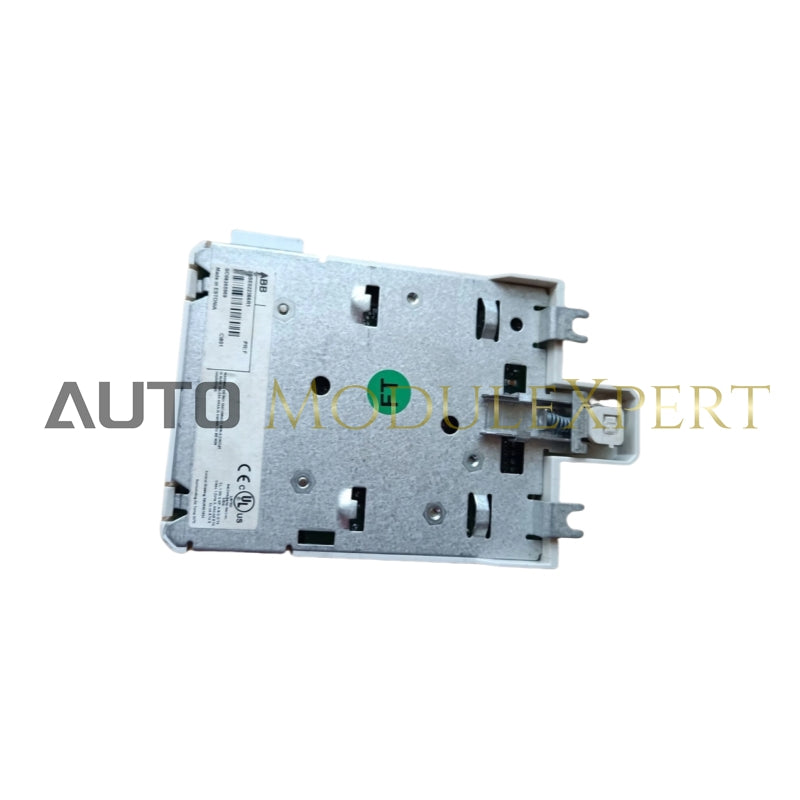

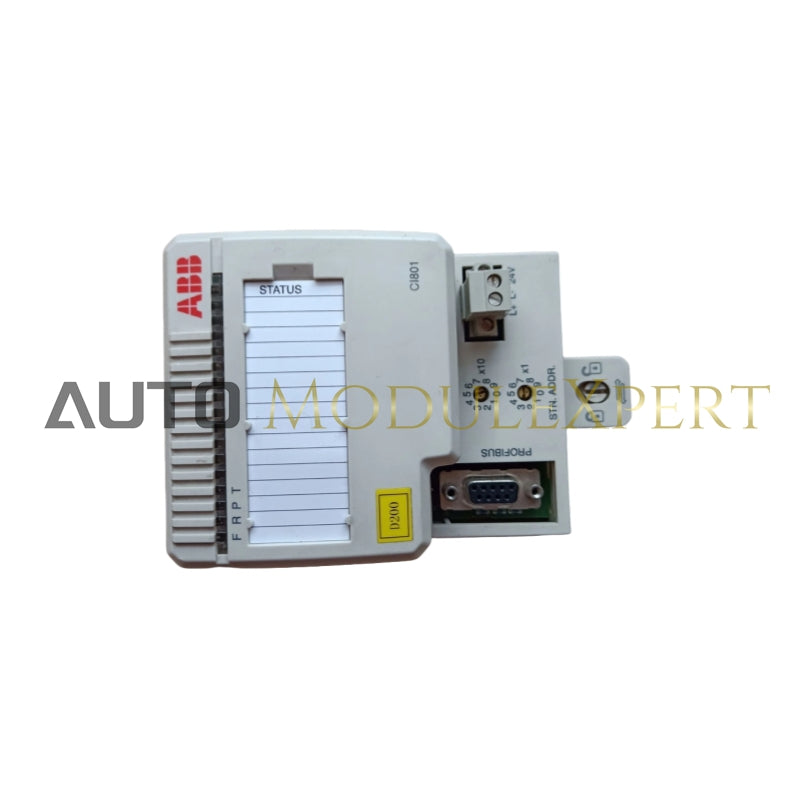

Система ввода-вывода S800 — это универсальное, распределённое и модульное решение для процессного ввода-вывода, которое подключается к контроллерам и ПЛК через промышленные стандартные полевые шины. В основе этой системы лежит модуль интерфейса связи с полевой шиной CI801 (FCI), который предлагает ряд настраиваемых функций связи. CI801 выполняет задачи, такие как обработка сигналов, сбор данных контроля, обработка выходных сигналов (OSP), горячая конфигурация в режиме работы (Hot Configuration InRun), прохождение HART и конфигурация модулей ввода-вывода. Модуль FCI подключается к контроллеру с использованием протокола полевой шины PROFIBUS-DPV1.Общая информация
- Артикул: 3BSE022366R1
- Протокол связи: PROFIBUS DP-V1
- Мастер или ведомый: Ведомый
- Резервирование линии: Нет
- Резервирование модуля: Нет
- Горячая замена: Нет
- Используется вместе с HI Controller: Да
Подробные данные
- Потребление 24 В (типичное): 140 мА
Окружающая среда и сертификация
- CE-маркировка: Да
-
Электробезопасность:
- EN 61010-1
- UL 61010-1
- EN 61010-2-201
- UL 61010-2-201
-
Опасное место:
- C1 Div 2 cULus
- C1 Зона 2 cULus
- ATEX Зона 2
-
Морские сертификаты:
- ABS
- BV
- DNV-GL
- LR
-
Рабочая температура: от 0 до +55 °C (+32 до +131 °F)
- Сертификаты выдаются для +5 до +55 °C
- Температура хранения: от -40 до +70 °C (от -40 до +158 °F)
- Степень загрязнения: Степень 2, IEC 60664-1
- Защита от коррозии: ISA-S71.04: G3
- Относительная влажность: 5 до 95%, без конденсации
-
Максимальная температура окружающей среды:
- 55 °C (131 °F)
- Для вертикального монтажа: 40 °C (104 °F)
- Класс защиты: IP20 согласно EN60529, IEC 529
- Соответствие RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
- Соответствие WEEE: DIRECTIVE/2012/19/EU
Размеры
- Ширина: 85.8 мм (3.38 дюйма)
- Высота: 136 мм (5.35 дюйма) включая защёлку
- Глубина: 58.5 мм (2.30 дюйма)
- Вес: 0.3 кг (0.66 фунта)
