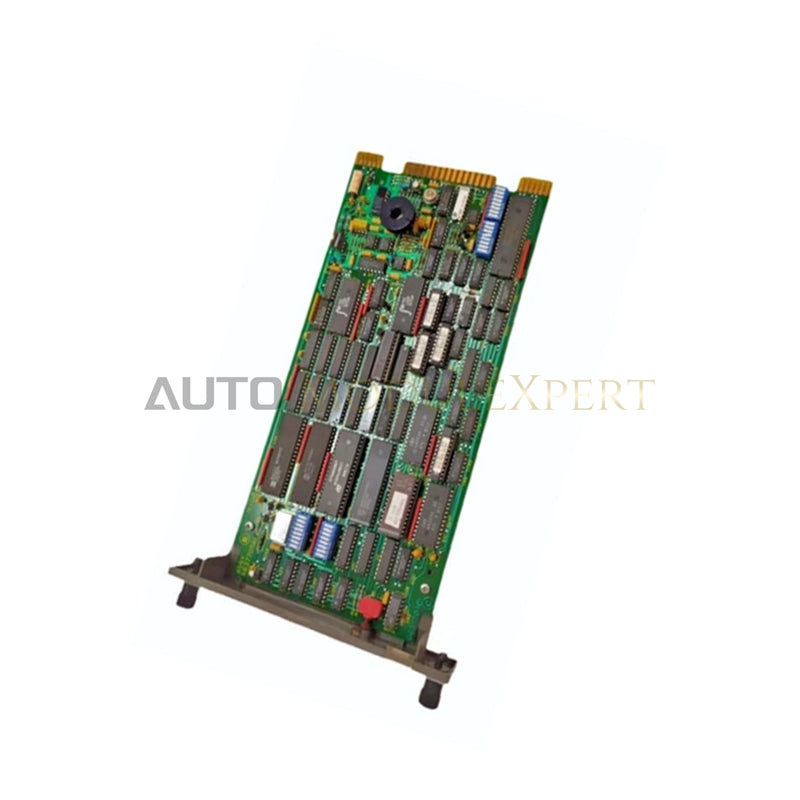

ABB IMRI002 — модуль удалённого ведомого устройства ввода-вывода INFI 90

ABB IMRI002, также зарегистрированный как модуль удалённого ведомого устройства ввода-вывода IMRI002, представляет собой специализированный аппаратный компонент для локальной коммутации сигналов ввода-вывода и передачи данных по двум резервным каналам в платформах ABB Bailey INFI 90, Network 90 и Symphony Plus. Он маршрутизирует до 16 входных и 16 выходных каналов между удалёнными группами полевых устройств и узлами центральных контроллеров по резервным каналам связи.

Технические характеристики

Детерминированные сети и интеграция с шиной объединительной панели

Модуль IMRI002 напрямую устанавливается в объединительную панель Module Mounting Unit (MMU) системы INFI 90 и использует двухканальную резервированную схему связи для обеспечения передачи данных без потери пакетов. Высокая скорость обмена по шине объединительной панели обеспечивает детерминированные циклы обновления в локальных группах ввода-вывода. Диагностические светодиоды на передней панели непрерывно контролируют цепи питания, состояния выполнения модуля, ошибки и активность каналов связи Path A и Path B. Встроенная защита от импульсных перенапряжений ограничивает переходные процессы в линиях входного питания 24 VDC, сохраняя целостность обмена по шине даже при нарушениях электроснабжения.

Часто задаваемые вопросы

В: Как модуль IMRI002 выполняет переключение при отказе связи по одному каналу?

О: Модуль немедленно переключается на аппаратном уровне между резервными каналами Path A и Path B без прерывания выполнения цикла опроса ввода-вывода. Специализированные светодиоды состояния сообщают об ошибках линии конкретного канала, предупреждая операторов до полной потери связи.

В: Можно ли устанавливать модуль IMRI002 в находящуюся под напряжением объединительную панель Module Mounting Unit (MMU) системы INFI 90?

О: Снятие и установка модуля должны выполняться в соответствии со стандартными процедурами работы с объединительной панелью INFI 90. Перед извлечением убедитесь, что разъёмы полевой проводки полностью отсоединены, чтобы избежать наведения переходных помех на соседние работающие модули, использующие тот же участок шины объединительной панели.

Рекомендации по монтажу на объекте

При установке в шкафу соблюдайте стандартные инженерные требования, чтобы сохранить целостность высокочастотных сигналов и предотвратить ухудшение характеристик шины:

1. Вставьте модуль IMRI002 в предназначенный для него слот объединительной панели Module Mounting Unit (MMU) системы INFI 90 до полной посадки краевых разъёмов объединительной панели.
2. Надёжно затяните все крепёжные винты передней панели, чтобы обеспечить прочный механический контакт и заземление корпуса.
3. Подключите входные линии питания 24 VDC экранированными проводниками, проверив правильность полярности до подачи напряжения.
4. Прокладывайте полевые кабели ввода-вывода вдали от высоковольтных линий переменного тока, размещая сигнальные провода отдельно в предназначенных для них кабель-каналах.
5. Подключите все экранированные кабели связи на витой паре к предусмотренной шине заземления шкафа, чтобы предотвратить появление контуров разности потенциалов земли, способных исказить дифференциальные сигналы связи.
