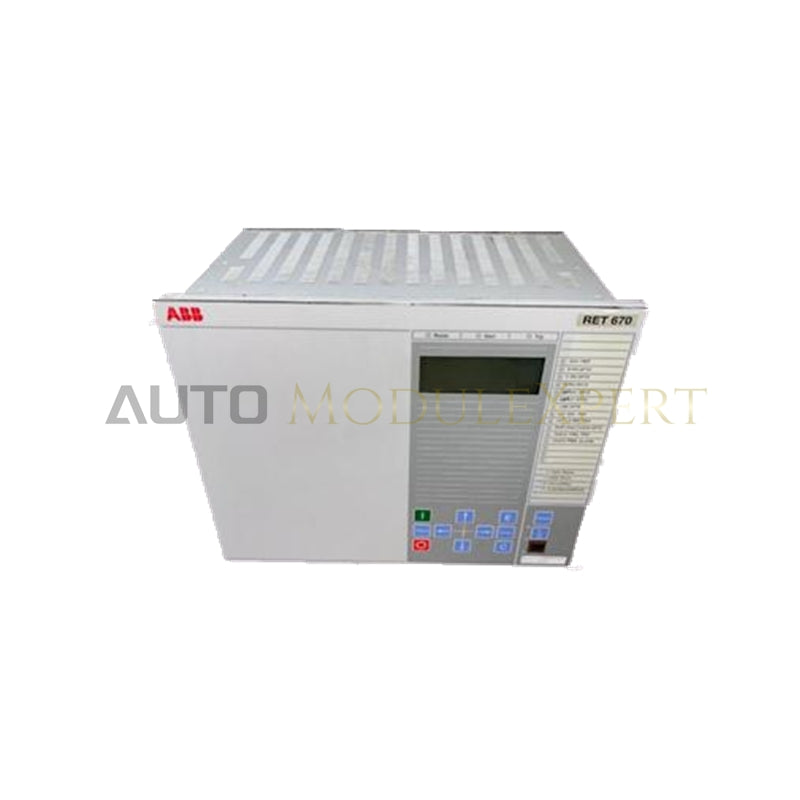

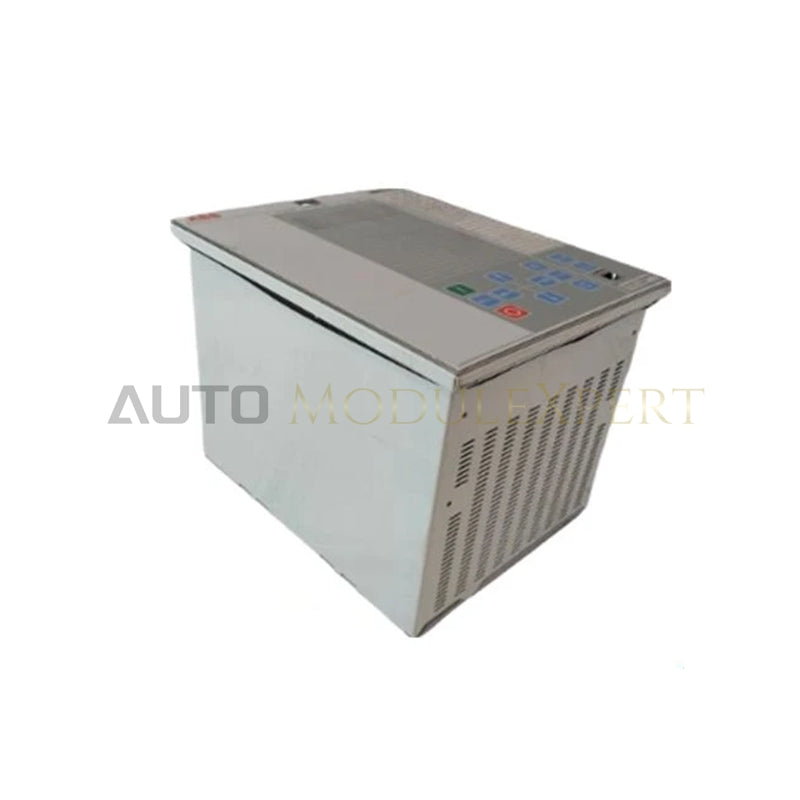

ABB RET670 1MRK002816-AC: устройство РЗА и управления трансформатором серии Relion 670

ABB RET670 1MRK002816-AC, также обозначаемое в каталогах как RET670 - это специализированный аппаратный компонент для дифференциальной защиты силовых трансформаторов с несколькими обмотками и управления ячейками распределительного устройства в сетях автоматизации подстанций Relion 670. Числовое устройство обрабатывает до 6 входов трансформаторов тока (ТТ) и векторы трансформаторов напряжения (ТН) в широком диапазоне рабочих частот, выполняя быстрые алгоритмы дифференциальной защиты нескольких зон, логику защиты от замыканий на землю с ограничением и сложное управление отключением выключателей в конфигурациях с одним, двумя или несколькими выключателями.

Расшифровка суффикса и матрица моделей

Технические характеристики оборудования

Обмен данными по объединительной шине и детерминированная интеграция подстанции

Внутренняя архитектура использует высокоскоростную объединительную шину для передачи данных в реальном времени между аналоговыми платами сбора данных высокой плотности и основными процессорными модулями. Детерминированный обмен данными по объединительной шине обеспечивает передачу данных за доли миллисекунды для высокоскоростной обработки векторов трансформаторов тока. Модули связи Ethernet штатно интегрируются с архитектурами станционной шины IEC 61850 и передают сигналы отключения GOOSE для межъячеечной блокировки. Обновление встроенного ПО и настройка параметров схемы выполняются через оптический порт на передней панели или разъем Ethernet RJ45 на задней панели с использованием программного обеспечения PCM600; при этом автоматически проверяется совместимость прошивки, чтобы защитить энергонезависимые настройки во время обновления.

Часто задаваемые вопросы

В: Как RET670 обрабатывает изменения частоты в широком диапазоне при разгоне генератора или возмущениях в системе?

О: Числовой процессор использует динамические алгоритмы адаптивной выборки, отслеживающие изменения основной частоты в широком диапазоне рабочих значений. Благодаря этому зоны дифференциальной защиты, максимальной токовой защиты и защиты от токов обратной последовательности сохраняют точную калибровку и быстрое срабатывание при запуске турбины или значительных отклонениях частоты сети.

В: Какие меры предосторожности необходимы при обслуживании или замене аналоговых модулей входов ТТ?

О: Перед отсоединением задних клеммных колодок или извлечением плат специалисты должны закоротить все вторичные цепи трансформаторов тока на внешних испытательных клеммных блоках. Отсоединение находящихся под нагрузкой цепей ТТ приводит к возникновению высоковольтных индуктивных выбросов, которые могут повредить внутреннее оборудование и создать опасность электрической дуги.

Рекомендации по монтажу на объекте

Установите корпус для 19-дюймовой стойки высотой 6U заподлицо в панель релейной защиты распределительного устройства, используя монтажные элементы M6. Оставьте свободное пространство не менее 100 мм сверху и снизу корпуса для беспрепятственной естественной конвекции через пассивные охлаждающие ребра.

Организуйте низкоимпедансное соединение защитного заземления, проложив многожильный медный заземляющий кабель повышенной прочности с зелено-желтой изоляцией (минимальная площадь поперечного сечения 6,0 мм2) от основной заземляющей шпильки на заднем алюминиевом корпусе непосредственно к медной шине заземления панели подстанции. Прокладывайте аналоговые вторичные цепи ТТ/ТН, провода дискретных входов и кабели Ethernet станционной шины в отдельных заземленных металлических кабель-каналах. Убедитесь, что экранирующие оплетки кабелей заземлены в одной точке на вводной кабельной плите панели, чтобы подавить электромагнитные помехи и предотвратить появление циркулирующих токов заземления. Затяните задние заземляющие соединения с моментом 2,0 N-m, обеспечив зацепление не менее 5 полных витков резьбы.
