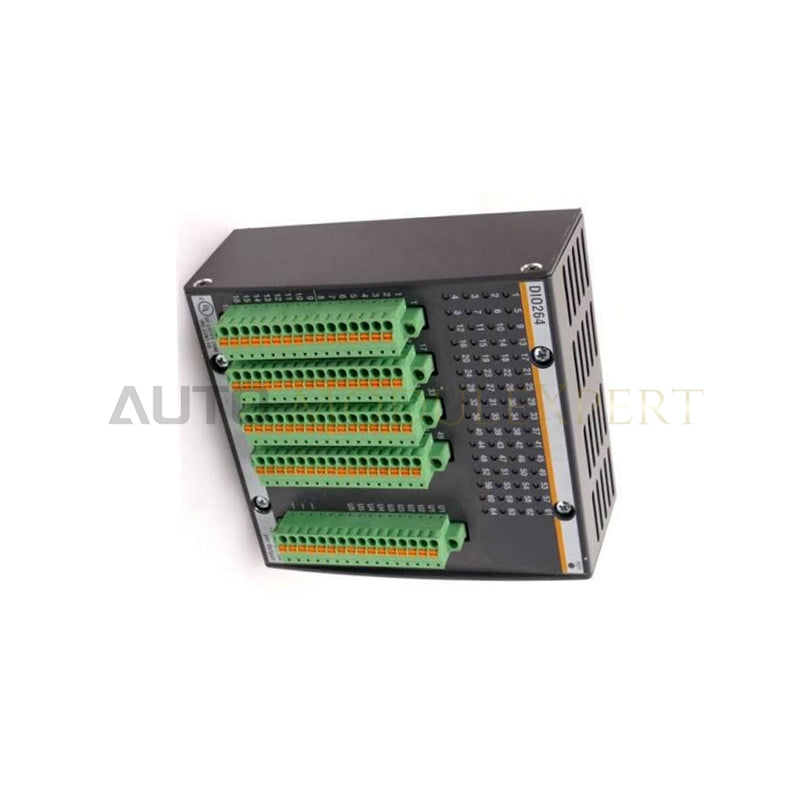

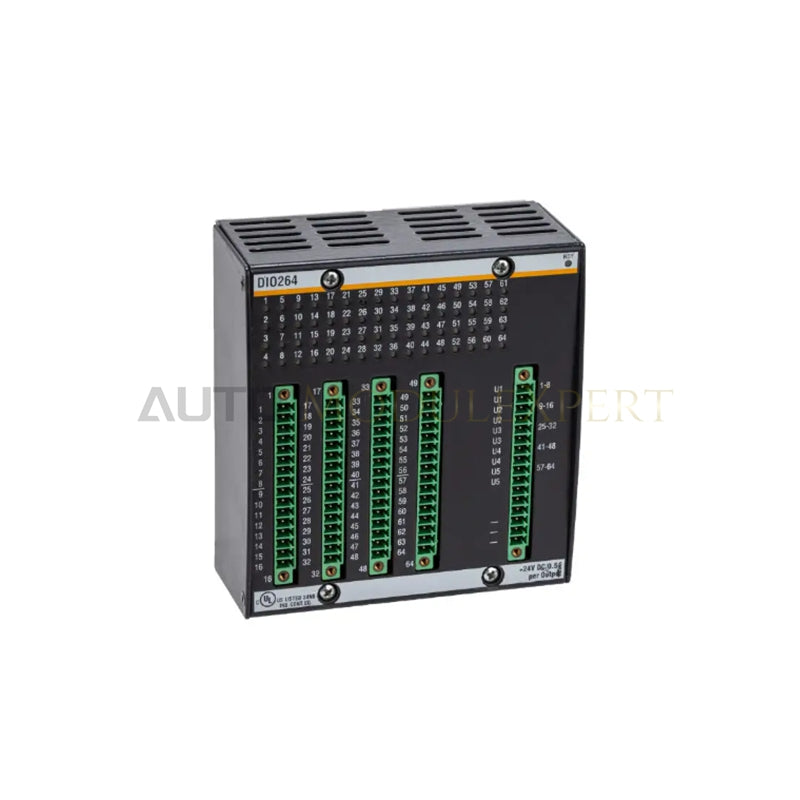

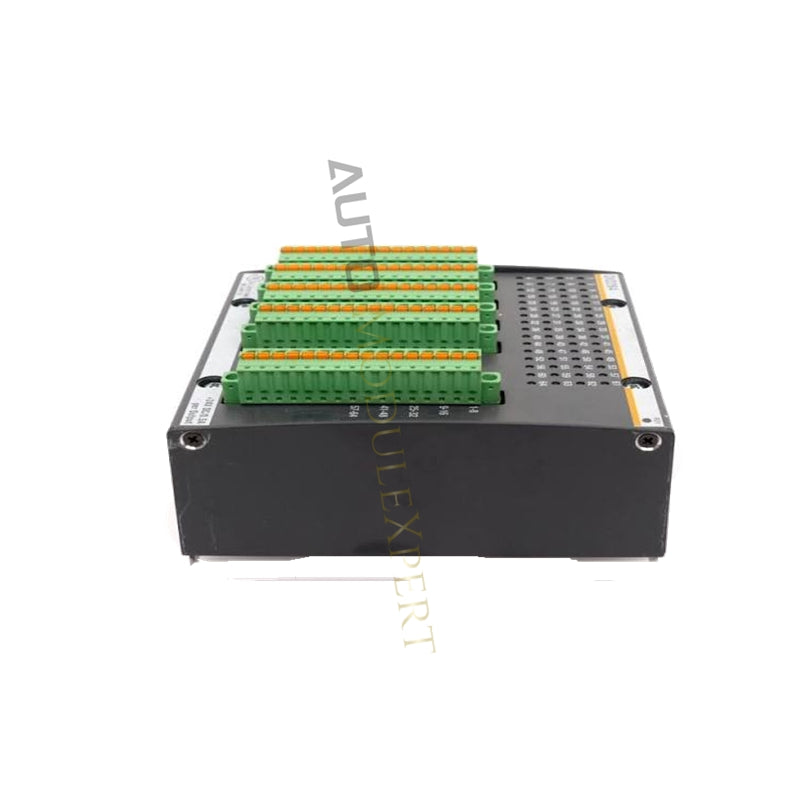

Модуль цифрового ввода/вывода BACHMANN DIO264

BACHMANN DIO264-C-A60, также указанный в каталогах как модуль цифрового ввода/вывода DIO264, представляет собой специализированный аппаратный компонент для двунаправленного сбора цифровых сигналов и управления нагрузками в полевых цепях в составе платформ Bachmann M1 Automation System.

Технические характеристики

Масштабирование детерминированной сети и управление полевыми исполнительными механизмами

Модуль координирует маршрутизацию многоканальных сигналов по шине объединительной панели, используя среду обмена Licences, для выполнения управляющих действий в реальном времени в высокоскоростных автоматизированных процессах. Встроенные каналы счётчиков контролируют датчики положения с частотой до 50 кГц, а интегрированные контроллеры PWM напрямую управляют гидравлическими и пневматическими клапанами с настраиваемыми параметрами времени удержания. Высокая плотность каналов ввода/вывода позволяет одновременно использовать 64 полевых канала через детерминированные соединения CAN/CANopen и шины M1 без нарушения времени циклов и совместимости прошивки с флеш-памятью между узлами сети.

Часто задаваемые вопросы

В: Как работают функции высокоскоростного счётчика и прерываний в этом модуле?

О: Модуль оснащён 8 выделенными входами прерываний, которые инженеры могут назначать для прерываний по фронту сигнала или объединять в 4 высокоскоростных 32-разрядных канала счётчиков (с поддержкой инкрементальных энкодеров до 50 кГц в одноканальном режиме).

В: Какие функции доступны для управления индуктивными нагрузками в полевых цепях, например электромагнитными клапанами?

О: Выходы поддерживают режим широтно-импульсной модуляции (PWM) в диапазоне частот от 1 Гц до 1 кГц с разрешением 13 бит и настраиваемым пользователем временем удержания (от 0 до 2 с) для снижения энергопотребления катушки при непрерывном включении.

В: Какие комплекты клемм для полевой проводки непосредственно совместимы с разъёмами передней панели?

О: Для полевых соединений можно использовать комплект винтовых клемм Phoenix SS-DIO264 B+C (номер детали 00012539-50) или комплект клемм Phoenix с пружинным зажимом KZ-DIO264 B+C (номер детали 00011977-50).

Рекомендации по монтажу в полевых условиях

Установите модуль на стандартную DIN-рейку 35 мм или в слот шасси внутри металлического корпуса со степенью защиты IP54. Убедитесь, что внешние линии питания 24 VDC оснащены защитой от переполюсовки и быстродействующими плавкими предохранителями, ограничивающими суммарный ток модуля значением менее 20 А. Перед установкой или снятием клеммных колодок обязательно обесточьте шкаф. Прокладывайте линии входных датчиков отдельно от силовой проводки индуктивных клапанов и подключайте экраны всех сигнальных кабелей непосредственно к шине функционального заземления (FE) с помощью металлических заземляющих зажимов с низким сопротивлением.
