Обзор

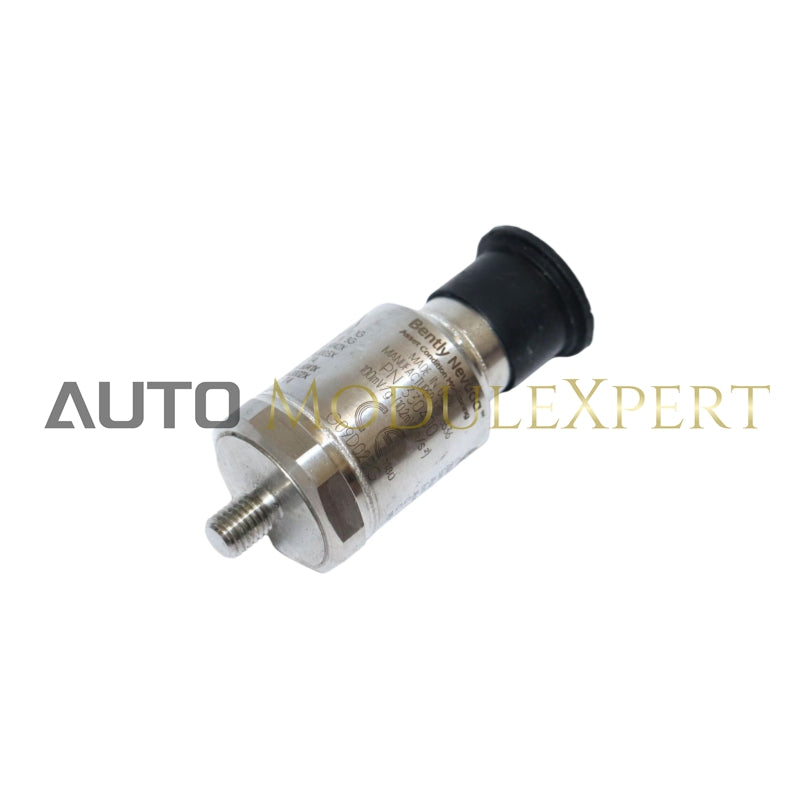

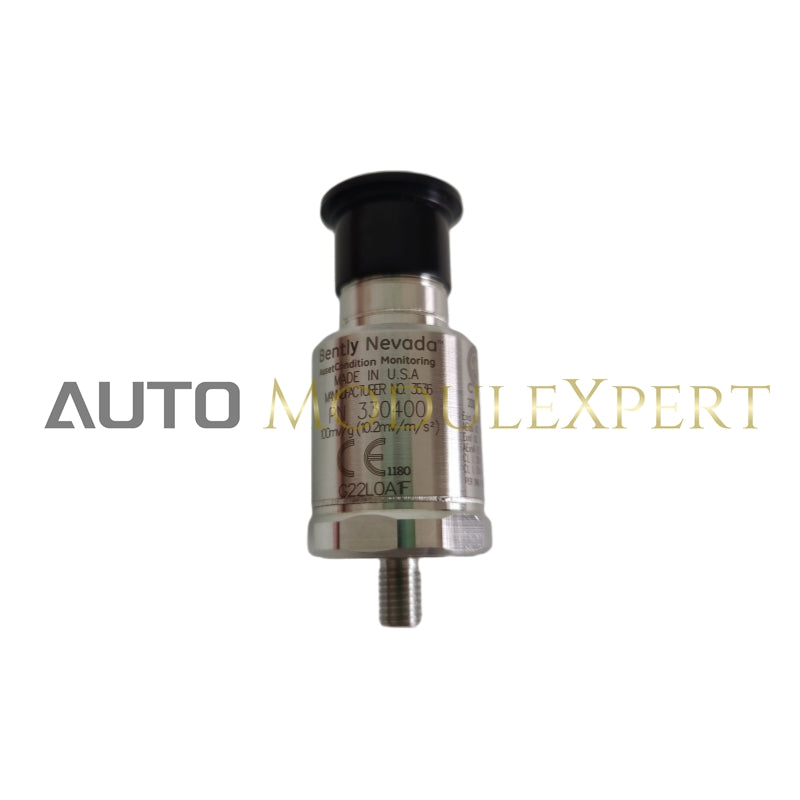

Преобразователи ускорения 330400 предназначены для критически важных применений в машиностроении, где необходимы измерения ускорения корпуса, таких как мониторинг зацепления зубчатых колес. Устройство соответствует стандарту Американского нефтяного института 670 для акселерометров. Оно предлагает диапазон амплитуды пикового значения 50 g и чувствительность 100 мВ/g. Альтернативная модель, 330425, обеспечивает больший диапазон амплитуды — 75 g пиковое значение и чувствительность 25 мВ/g.

Технические характеристики

• Чувствительность: 10.2 мВ/м/с² (100 мВ/g) ±5%
• Диапазон ускорения: 490 м/с² (50 g) пиковое значение в диапазоне частот от 10 Гц до 15 кГц
  • Примечание: Вибрации на частотах выше 15 кГц, особенно на резонансной частоте преобразователя, могут значительно уменьшить диапазон.
• Линейность амплитуды: ±1% до 490 м/с² (50 g) пиковое значение
• Уровень широкополосного шума (10 Гц до 15 кГц): 0.039 м/с² (0.004 g) rms
• Частотная характеристика:
  • 10 Гц до 15 кГц (600 об/мин до 900 000 об/мин), ±3 дБ
  • 30 Гц до 10 кГц (1800 об/мин до 600 000 об/мин), ±10%
• Температурная чувствительность:
  • Типичное изменение от -11% до +3% в рабочем температурном диапазоне
• Поперечная чувствительность: менее 5% от осевой
• Резонансная частота в установленном состоянии: более 30 кГц
• Амплитуда резонансного пика: максимум 20 дБ

Требования к питанию

• Входное напряжение: -24 ± 0.5 В постоянного тока
• Ток смещения: номинально 2 мА
• Выходное напряжение смещения: -8.5 ± 0.5 В постоянного тока
• Заземление: корпус изолирован

Условия эксплуатации

• Рабочая и температура хранения: от -55°C до +121°C (-67°F до +250°F)
• Ударная выносливость: максимум 49 050 м/с² (5000 g) пиковое значение
• Относительная влажность: 100% конденсация, без погружения; корпус герметично запаян
• Подверженность магнитному полю: <2.21 мм/с²/гаусс (225 мг/гаусс) [50 гаусс, 50-60 Гц]
• Степень защиты IP: эквивалент IP 68 (пыленепроницаемый и водонепроницаемый). Эта степень защиты относится только к датчику и не распространяется на кабель.

Физические характеристики

• Вес (без кабеля): типично 99 г (3.5 унции)
• Диаметр: 23 мм (0.93 дюйма)
• Высота: 59 мм (2.3 дюйма), включая монтажный штифт
• Разъем: 3-контактный MIL-C-5015
• Материал корпуса: нержавеющая сталь 316L
• Поверхность крепления: 32 микро-дюйма rms
• Крутящий момент крепления: 4.1 Н·м (3.0 фут·фунт)
• Угол крепления: любое положение

Дополнительные заметки

• Материал корпуса: нержавеющая сталь 316L
• Вес (без кабеля): типично 100 г (3.5 унции)
