Обзор

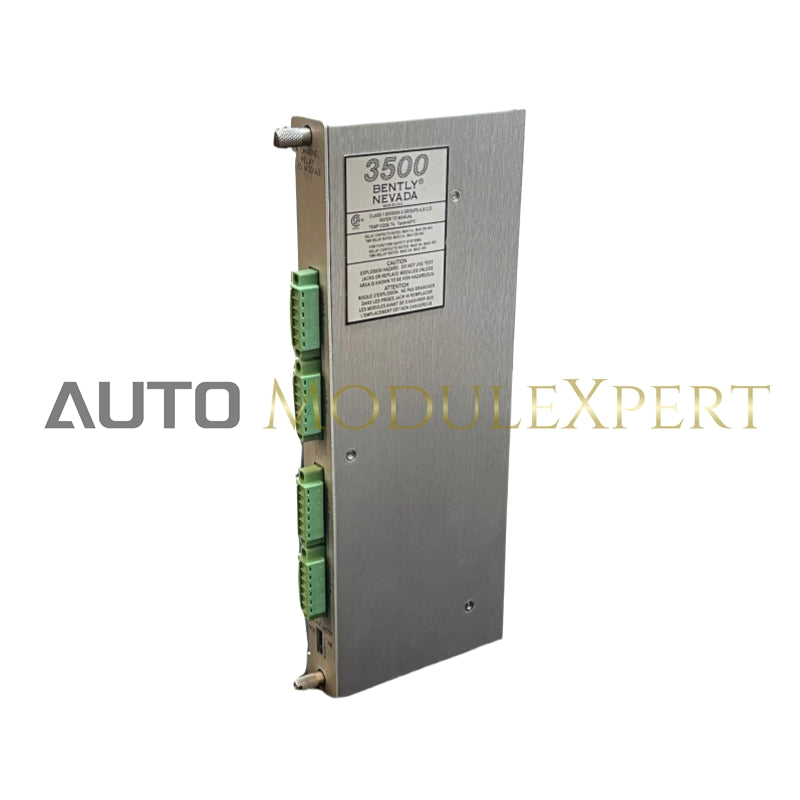

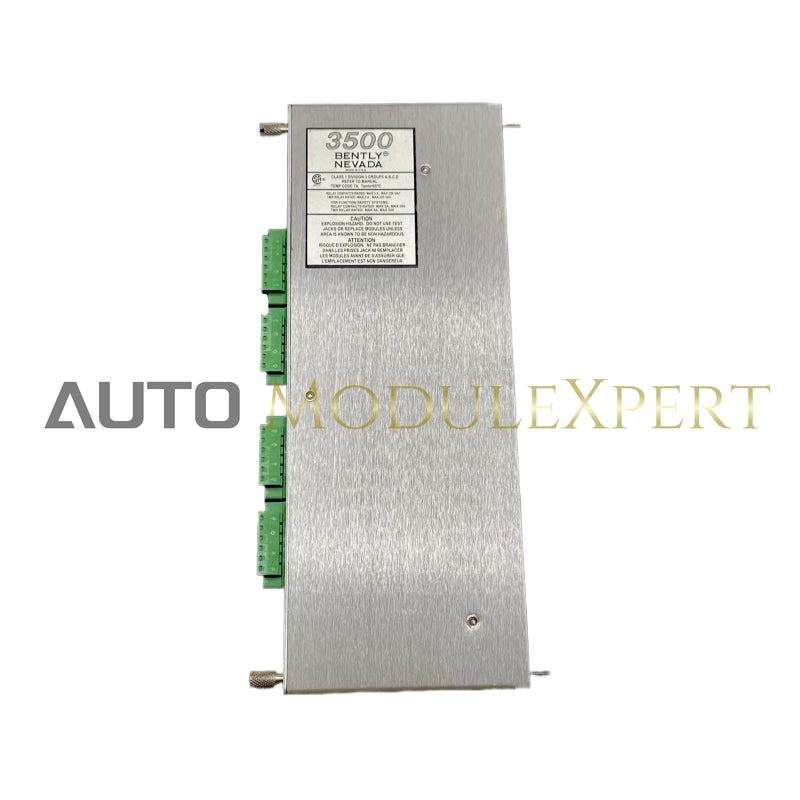

4-канальный релейный модуль — это модуль полной высоты, предназначенный для обеспечения четырёх независимых релейных выходов. Эти модули могут быть установлены в любой слот справа от модуля интерфейса временных данных, без ограничений по количеству используемых модулей. Каждый выходной канал можно программировать индивидуально для выполнения пользовательской логики голосования.

Каждое реле в 4-канальном релейном модуле оснащено встроенной логикой управления тревогой, которую можно настроить с использованием логики И/ИЛИ. Логика может использовать входы тревоги, включая статусы "Предупреждение" и "Опасность", сигналы "Не OK" или отдельные PPL с любого канала мониторинга, а также комбинации каналов внутри стойки. Логика управления тревогой модуля полностью настраивается под конкретные требования приложения, и все конфигурации выполняются через программное обеспечение 3500 Rack Configuration Software.

Технические характеристики

• Потребляемая мощность: 5,8 Вт (типично)

• СВЕТОДИОД OK: Подсвечивается, когда модуль работает правильно.

• Светодиод TX/RX:

  • Индикатор передачи и приёма.

  • Мигает, чтобы указать на правильную связь между этим модулем и другими модулями в стойке.

• СВЕТОДИОД ТРЕВОГИ КАНАЛА:

  • Подсвечивается, чтобы указать, что канал реле находится в состоянии тревоги.

• Тип: Однополюсные двухпозиционные (SPDT) реле

• Герметизация: Запечатан эпоксидной смолой

• Подавитель дуги: 250 В переменного тока, установлен по умолчанию

• Ресурс контакта: 100 000 циклов при 5 А, 24 В постоянного тока или 240 В переменного тока

• Управление:

  • Каждое реле из четырёх каналов может быть переключено для работы в режиме нормально разомкнутого или нормально замкнутого контакта.

• Рабочая температура: от -30°C до +65°C (от -22°F до +150°F)

• Температура хранения: от -40°C до +85°C (-40°F до +185°F)

• Влажность: 95%, без конденсации

• Высота: 241 мм (9,50 дюйма)

• Ширина: 24,4 мм (0,96 дюйма)

• Глубина: 99,1 мм (3,90 дюйма)

• Вес: 0,4 кг (1,0 фунт)
