Обзор

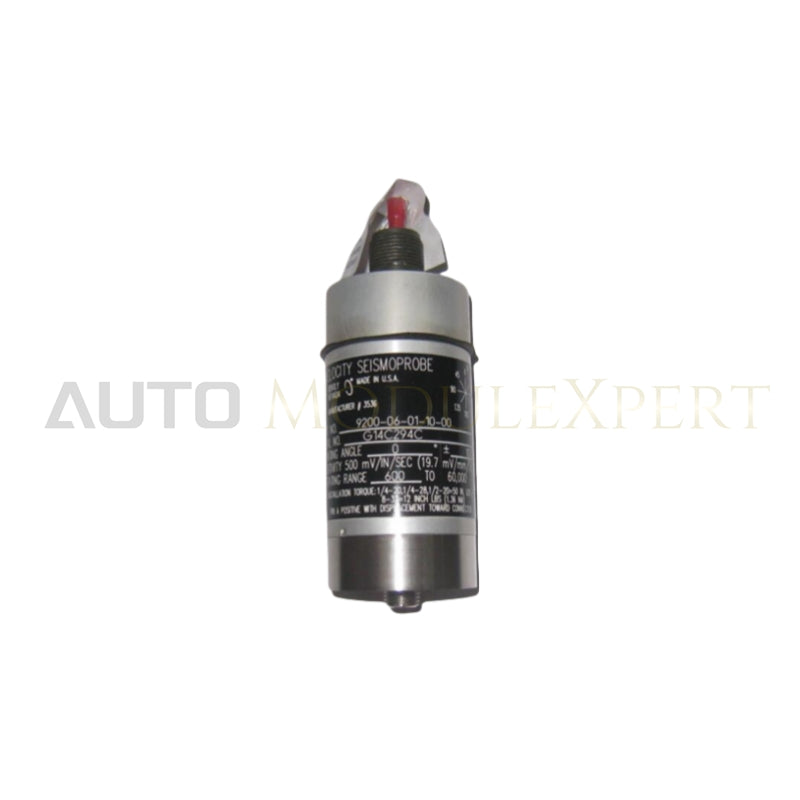

Системы преобразователей скорости вибрации Bently Nevada Seismoprobe специально разработаны для измерения абсолютной вибрации — относительно свободного пространства — на корпусах подшипников, корпусах или конструктивных элементах. Эти системы имеют двухпроводную конфигурацию, состоящую из преобразователя и совместимого кабеля.

Технические характеристики

Электрические

• Чувствительность:
  • 20 мВ/мм/с (500 мВ/дюйм/с), ±5% при правильном подключении и ориентации под углом калибровки.
• Калибровочная нагрузка:
  • 10 кОм между клеммами "A" и "B"
  • Выход снимается с контактов "A" и "B"
• Температурный коэффициент чувствительности:
  • 0,2%/°C
• Диапазон скорости:
  • 25 мм/с (1 дюйм/с) (при +22 °C вибрации корпуса на 100 Гц с нагрузкой 10 кОм)
• Сопротивление катушки:
  • 1,25 кОм ±5%
• Индуктивность заблокированной катушки:
  • Типичная индуктивность 125 мГн

Экологические ограничения

• Рабочая и температура хранения:
  • 9200: от -29°C до +121°C (-20°F до +250°F)
  • 74712: от -29°C до +204°C (-20°F до +400°F)
• Относительная влажность:
  • До 95%, без конденсации
  • 100%, не погружен, при заказе с интегрированным кабелем

Физические параметры

• Высота:
  • Типичный размер 102 мм (4 дюйма) (в зависимости от варианта разъема)
• Диаметр:
  • Типичный размер 41 мм (1,6 дюйма)
• Вес:
  • 9200: типичный вес 300 грамм (10,5 унций)
  • 74712: типичный вес 480 грамм (17 унций)
