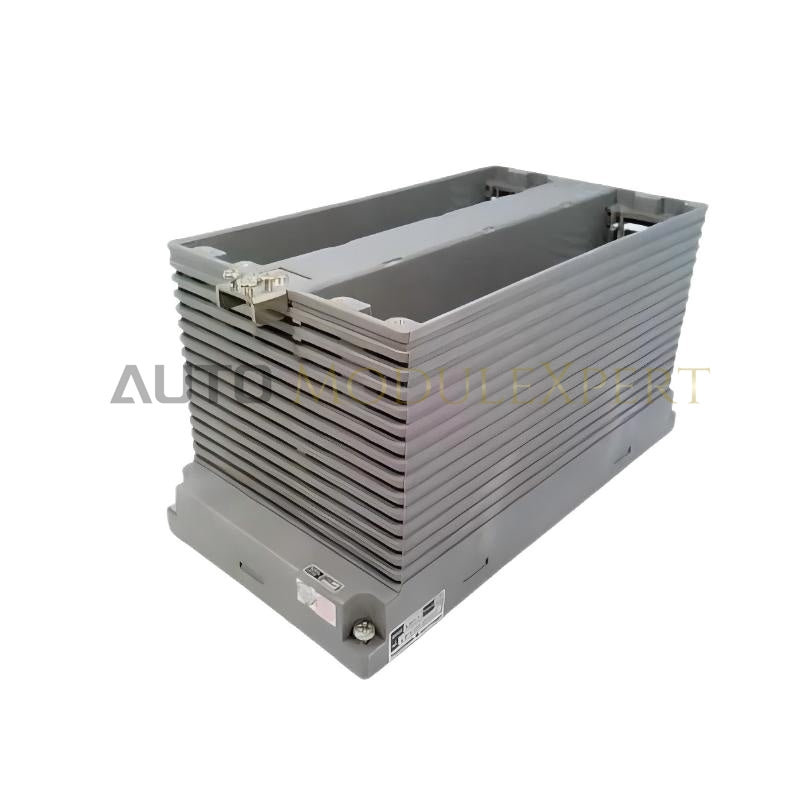

Соединительный модуль ввода/вывода YOKOGAWA AMN32T

Предназначенный для многоканального подключения предварительно смонтированных сигнальных линий в системах управления Yokogawa, YOKOGAWA AMN32T (соединительный модуль ввода/вывода AMN32T) обеспечивает непосредственную физическую и электрическую коммутацию.

Технические характеристики

Межканальная изоляция и реализация протокола токовой петли 4–20 мА HART

Предварительно смонтированный многоклеммный узел сохраняет отдельные пути изоляции проводников, обеспечивая параметры межканальной изоляции, заданные расположенными выше по цепи аналоговыми или цифровыми картами ввода/вывода. При передаче токовых петель протокола 4–20 мА HART через 32 межсоединения клемм внутренние сигнальные цепи сохраняют равномерные характеристики низкого импеданса. Это предотвращает ослабление сигнала и подавляет высокочастотные перекрёстные помехи, позволяя цифровой частотной манипуляции (FSK) HART в реальном времени проходить к процессорам ведущей DCS без искажений.

Часто задаваемые вопросы

В: Требуются ли модулю AMN32T внешние силовые подключения для работы?

О: Нет. AMN32T — это пассивный модуль интерфейса проводки, предназначенный для непосредственной передачи проводников сигналов ввода/вывода к кабелям полевых клемм без потребления питания постоянного тока от объединительной платы или вспомогательного источника.

В: Можно ли отсоединять отдельные кабельные сборки под напряжением во время технического обслуживания?

О: Да. При условии, что питание соответствующей полевой цепи изолировано или ограничено сверхнизким напряжением, предварительно смонтированный штекер соединителя можно отсоединить от разъёма карты без прерывания обмена данными по объединительной плате соседних стоек.

Рекомендации по монтажу на объекте

Перед установкой модуля на монтажную рейку корпуса или основание объединительной платы осмотрите контакты соединителя и фиксаторы. Точно совместите предварительно смонтированный соединитель с интерфейсом разъёма и плотно надавите до полного зацепления фиксирующих клипс.

При прокладке системной проводки и вводе шкафа в эксплуатацию:

1. Закрепите разгрузку от натяжения предварительно смонтированного кабельного жгута на раме шкафа, чтобы предотвратить механическое воздействие на внутренний ряд клеммных контактов.
2. Обеспечьте достаточное расстояние между низкоуровневыми аналоговыми кабелями приборов 4–20 мА и силовыми кабелями распределения высокого напряжения переменного тока внутри кабельных каналов.
3. Подключите дренажные провода общего экрана кабеля непосредственно к главной медной шине заземления корпуса с помощью заземляющих зажимов с низким импедансом.
4. Убедитесь, что направляющие совмещения контактов установлены правильно, чтобы избежать изгиба клеммных контактов или прерывистых соединений при непрерывной эксплуатации.
