Обзор

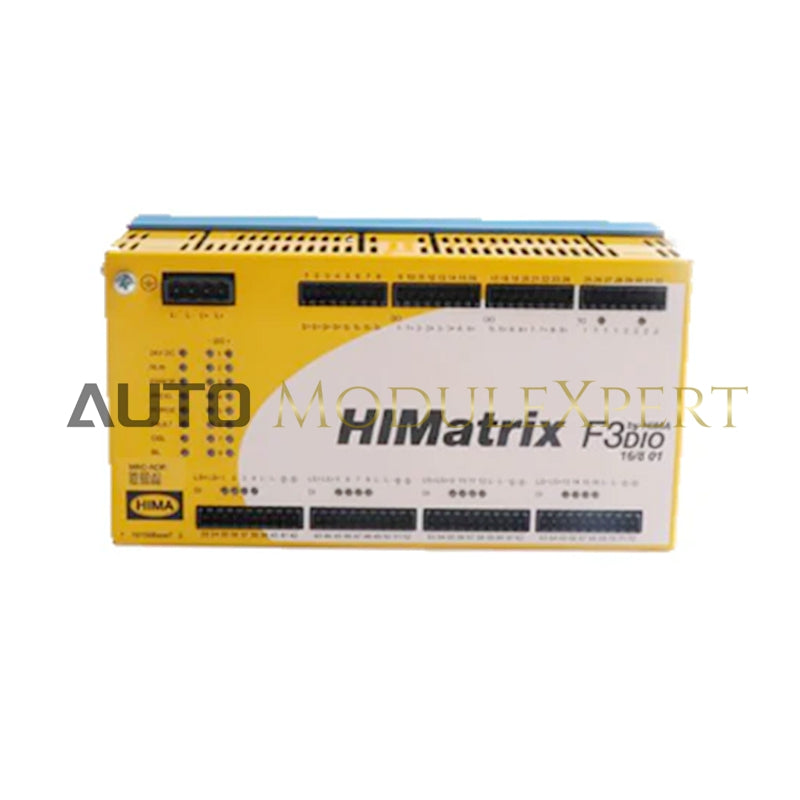

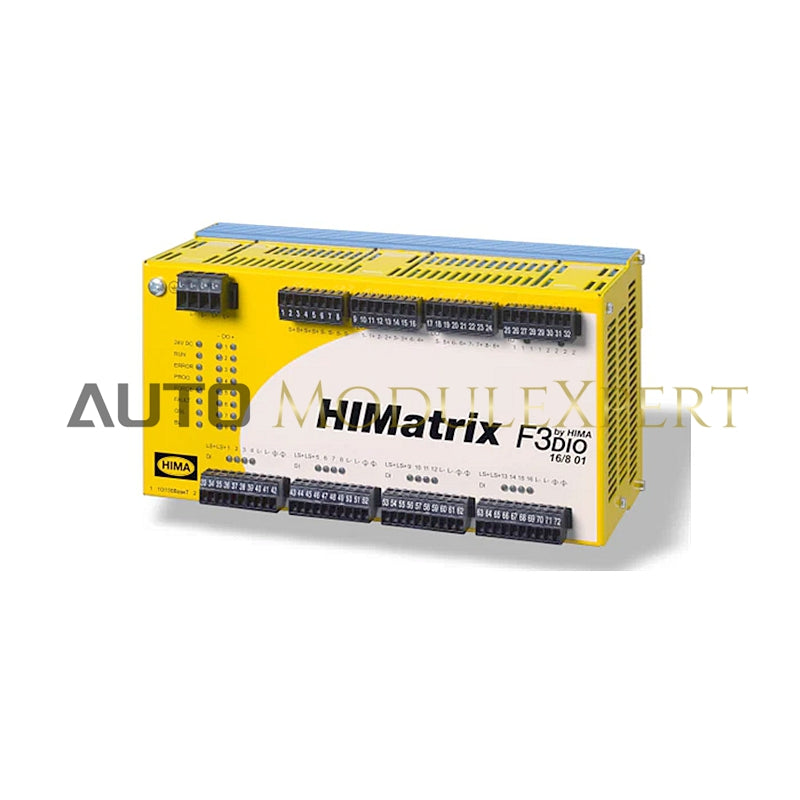

F3 DIO 16/8 01 — это безопасный удалённый модуль ввода/вывода от HIMA, предназначенный для систем промышленной автоматизации. Он размещён в компактном металлическом корпусе и оснащён 16 цифровыми входами, 8 двухполюсными цифровыми выходами и 2 импульсными выходами. Двухполюсные выходы состоят из двух переключателей, соединённых последовательно: один переключается на L+, другой — на L-.

Функция безопасности

• Безопасные цифровые входы:
  • Входы безопасно передают значения подключённому контроллеру через safeethernet.
  • Выходы получают свои значения безопасно от подключённого контроллера через safeethernet.

Безопасные цифровые входы

• Состояние каждого входа (ВЫСОКИЙ, НИЗКИЙ) отображается индивидуальным светодиодом.
• Механические контакты могут подключаться к входам без собственного источника питания.
• Потенциально свободные механические контакты питаются от внутреннего короткозамкнутого источника питания 24 В (LS+).
• Каждый источник питания поддерживает группу из 4 механических контактов.

Светодиодные индикаторы

Модуль оснащён несколькими светодиодными индикаторами для отображения рабочих состояний:

• Светодиод рабочего напряжения
• Системные светодиоды
• Светодиоды связи
• Светодиоды ввода/вывода

Подключения для Ethernet-связи

• Порты: 2 x RJ-45
• Стандарт передачи: 10BASE-T/100BASE-Tx, полудуплекс и полный дуплекс
• Автоматическое согласование: Да
• Автоматическое перекрестное подключение: Да
• IP-адрес: Свободно настраиваемый
• Маска подсети: Свободно настраиваемая
• Поддерживаемые протоколы:
  • Связано с безопасностью: safeethernet
  • Стандартные протоколы: инструмент программирования и отладки (PADT), SNTP

Требования к окружающей среде

• Класс защиты: Класс III в соответствии с IEC/EN 61131-2
• Температура окружающей среды: 0...+60 °C
• Температура хранения: -40...+85 °C
• Степень загрязнения: II в соответствии с IEC/EN 61131-2
• Высота над уровнем моря: < 2000 м
• Корпус: стандарт IP20
• Напряжение питания: 24 В постоянного тока

Общие характеристики

• Время отклика: ≥ 10 мс
• Ethernet интерфейсы: 2 x RJ-45, 10BASE-T/100BASE-Tx с интегрированным коммутатором
• Рабочее напряжение: 24 В постоянного тока, -15...+20 %, rPP ≤ 15 %
• Ток на входе:
  • Макс. 11 A (максимальная нагрузка)
  • Для UL допускается только 10 A
  • Ток холостого хода: 0.45 A
• Предохранитель (внешний): 12 A с выдержкой времени (T)
• Максимальные размеры (без разъема):
  • Ширина: 205 мм (с винтами корпуса)
  • Высота: 114 мм (с крепёжным болтом)
  • Глубина: 88 мм (с заземлением)
• Вес: примерно 1,3 кг

Цифровые входы

• Количество входов: 16 (без гальванической развязки)
• Уровни входного сигнала:
  • Напряжение низкого уровня: 15...30 В DC (≥ 2 мА при 15 В)
  • Напряжение низкого уровня: макс. 5 В DC (макс. 1.5 мА)
  • Точка переключения: тип. 7.5 В
  • Время переключения: 250 мкс
• Питание:
  • 4 x LS+ минус 4 В / 40 мА, защищено от короткого замыкания
  • Буферизация на 20 мс
  • 2 x LS+ минус 2 В / всего 1 A, защищено от короткого замыкания, без буфера
• Входной ток: макс. 1 A при 60 °C

Цифровые Выходы

• Количество выходов: 8 (без гальванической развязки)
• 2-полюсное переключение:
  • DO+: 2 A (пусковой ток тип. 10 A при 2 мс)
  • DO-: 2 А (пусковой ток тип. 10 А при 2 мс)
• Выходное напряжение: ≥ L+ минус падение напряжения (цепь L+ и L-)
• Падение напряжения:
  • 2-полюсные выходы: макс. 3 В при 2 А
  • Выходы DO+: макс. 1.5 В при 2 А
• Выходной ток:
  • Макс. 2 А при < 40 °C
  • Макс. 1 А при 40…60 °C
  • Мин. 10 мА
• Общий допустимый ток: макс. 8 А
• Ток утечки (низкий уровень): макс. 1 мА при 2 В
• Нагрузка лампы: макс. 25 Вт
• Индуктивная нагрузка: макс. 500 мГн
• Диагностика линии: обрыв > 4 кОм; короткое замыкание < 10 Ом
• Поведение при перегрузке: Затронутый выход отключается и включается повторно.

Импульсные выходы

• Количество выходов: 2 (без гальванической развязки)
• Выходное напряжение: ≥ L+ минус 4 В
• Выходной ток: прибл. 60 мА
• Минимальная нагрузка: отсутствует
• Время переключения: ≤ 100 мкс
• Поведение при перегрузке: 2 x ≥ 19.2 В, ток короткого замыкания 60 мА при 24 В
