Обзор

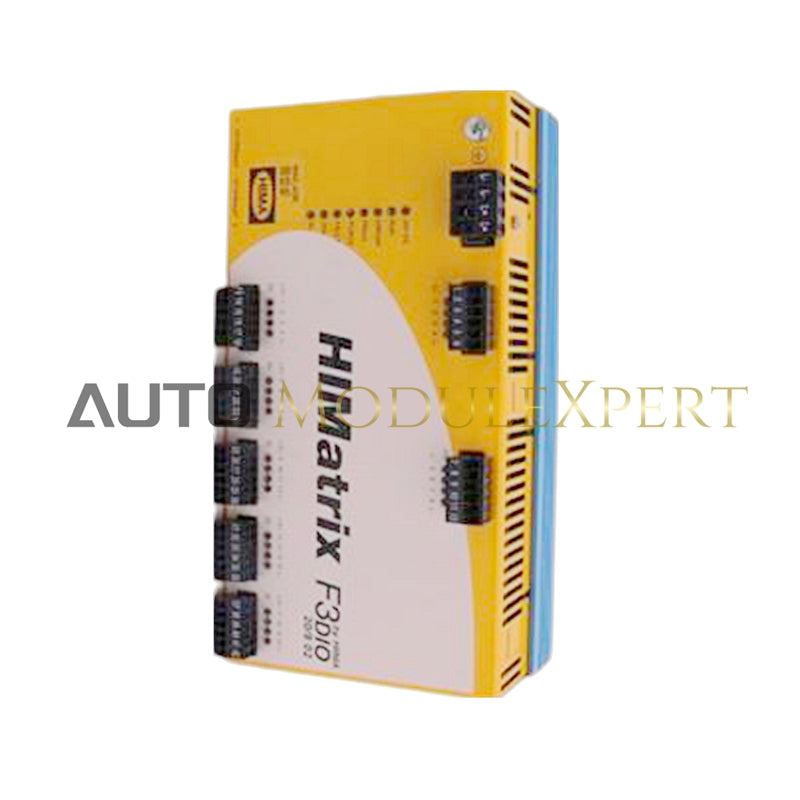

F3 DIO 20/8 02 — это система удаленного ввода/вывода, связанная с безопасностью, размещенная в компактном металлическом корпусе. Она оснащена 20 цифровыми входами и 8 цифровыми выходами, разработанными для надежной работы в критически важных для безопасности приложениях.

Особенности

• Время отклика: ≥ 10 мс
• Ethernet интерфейсы: 2 x RJ-45, 10BASE-T/100BASE-Tx с интегрированным коммутатором
• Рабочее напряжение: 24 В постоянного тока, -15...+20 %, rPP ≤ 15 % от блока питания с безопасной изоляцией в соответствии с IEC 61131-2
• Входной ток: макс. 8 А (при максимальной нагрузке)
• Ток холостого хода: примерно 0,4 А при 24 В
• Предохранитель (внешний): 10 А с выдержкой времени (T)
• Рабочая температура: 0...+60 °C
• Температура хранения: -40...+85 °C
• Степень защиты: IP20
• Максимальные размеры:
  • Ширина: 207 мм (с винтами корпуса)
  • Высота: 114 мм (с крепежным болтом)
  • Глубина: 66 мм (с заземляющим винтом)
• Вес: примерно 1 кг

Технические характеристики

Цифровые входы

• Количество входов: 20 (без гальванической развязки)
• Высокий уровень:
  • Напряжение: 15...30 В постоянного тока
  • Входной ток: ≥ 2 мА при 15 В
• Низкий уровень:
  • Напряжение: макс. 5 В постоянного тока
  • Входной ток: макс. 1,5 мА (1 мА при 5 В)
• Точка переключения: типично 7,5 В
• Питание: 5 x 20 В / 100 мА (при 24 В), защищено от короткого замыкания

Цифровые выходы

• Количество выходов: 8 (без гальванической развязки)
• Выходное напряжение: ≥ L+ минус 2 В
• Выходной ток:
  • Каналы 1, 2, 3 и 5, 6, 7: 0,5 А до 60 °C
  • Каналы 4 и 8: выходной ток зависит от температуры окружающей среды:
    • < 50 °C: 2 А
    • 50…60 °C: 1 А
• Минимальная нагрузка: 2 мА для каждого канала
• Внутреннее падение напряжения: макс. 2 В при 2 А
• Ток утечки: макс. 1 мА при 2 В
• Поведение при перегрузке: соответствующий выход отключается и циклически включается снова
• Общий выходной ток: макс. 7 А; при перегрузке все выходы отключаются и циклически включаются снова

Сертификации

• CE: EMC, ATEX Зона 2
• TÜV: IEC 61508 1-7:2000 до SIL 3
• IEC 61511: 2004
• EN ISO 13849-1: 2008 до Кат. 4 и PL e
• UL: Underwriters Laboratories Inc.
• ANSI/UL 508, NFPA 70 – промышленное контрольно-управляющее оборудование
• CSA C22.2 No.142
• UL 1998: программируемые компоненты программного обеспечения
• NFPA 79: электрический стандарт для промышленного оборудования
• IEC 61508
• FM Approvals: класс I, DIV 2, группы A, B, C и D
• TÜV CENELEC железнодорожные приложения:
  • EN 50126: 1999 до SIL 4
  • EN 50128: 2001 до SIL 4
  • EN 50129: 2003 до SIL 4
