Обзор

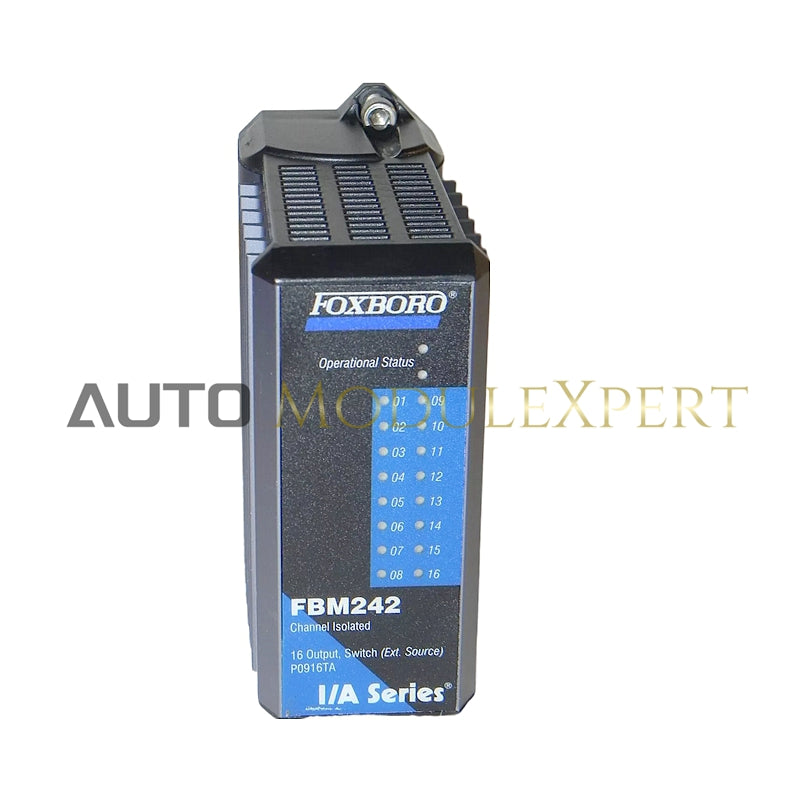

Foxboro FBM242 P0916TA — это модуль дискретного выхода, предназначенный для промышленных систем управления, обеспечивающий высокую надежность и производительность с изолированными выходными каналами.

Функциональные характеристики

• Выходные каналы: 16 изолированных каналов
• Применяемое напряжение: 15 до 60 В постоянного тока (максимум)
• Ток нагрузки: 2,25 А (максимум) на канал
• Пусковой ток нагрузки:
  • 8 А (максимум) в течение 20 мс на канал при 30°C
  • 6,4 А (максимум) в течение 20 мс на канал при 70°C
• Падение напряжения в включенном состоянии: 0,2 В (максимум) при 2,25 А
• Ток утечки в выключенном состоянии: 0,1 мА (максимум)
• Индуктивные нагрузки: Требуется защитный диод или MOV параллельно нагрузке
• Изоляция каналов: выдерживает напряжение 600 В переменного тока

Требования к связи и питанию

• Связь: Резервированное подключение Fieldbus со скоростью 2 Мбит/с
• Входное напряжение: 24 В постоянного тока ±5%, -10%
• Потребляемая мощность: 3 Вт (максимум) при 24 В постоянного тока
• Тепловыделение: 6,5 Вт (максимум) при 24 В постоянного тока

Экологические характеристики

• Рабочая температура: от -20 до +70°C (-4 до +158°F)
• Относительная влажность: 5 до 95% (без конденсации)
• Высота над уровнем моря: от -300 до +3000 м (-1000 до +10 000 футов)
• Температура хранения: от -40 до +70°C (-40 до +158°F)
• Вибрация: 7,5 м/с² (5 до 500 Гц)
• Загрязнение: Подходит для среды класса G3 (жесткая)

Физические характеристики

• Крепление:
  • Модуль крепится на модульной базовой плате, совместимой с DIN-рейкой или 19-дюймовым шкафом
  • Сборка клемм крепится на DIN-рейку
• Вес:
  • Модуль: 284 г (10 унций)
  • Сборка клемм:
    • 127 мм: 272 г (0,60 фунта)
    • 148 мм: 285 г (0,65 фунта)
    • 216 мм: 320 г (0,70 фунта)
• Размеры:
  • Высота: 102 мм (4 дюйма), 114 мм (4,5 дюйма с монтажными ушками)
  • Ширина: 45 мм (1,75 дюйма)
  • Глубина: 104 мм (4,11 дюйма)

Соответствие нормативным требованиям

• ЭМС: Соответствует Европейской директиве по ЭМС 2004/108/EC, EN61326-1:2013
• Соответствие RoHS: Соответствует Европейской директиве RoHS 2011/65/EU
