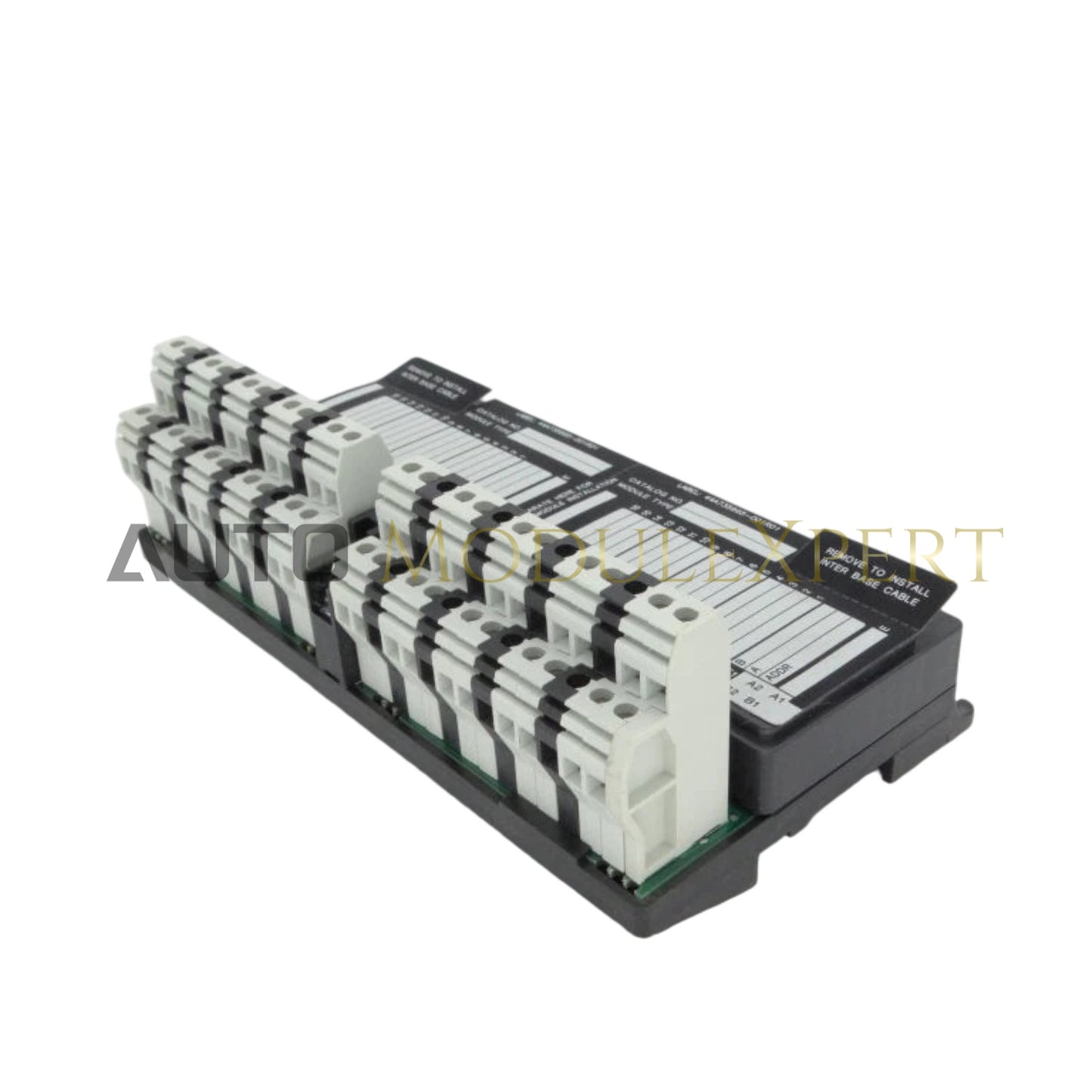

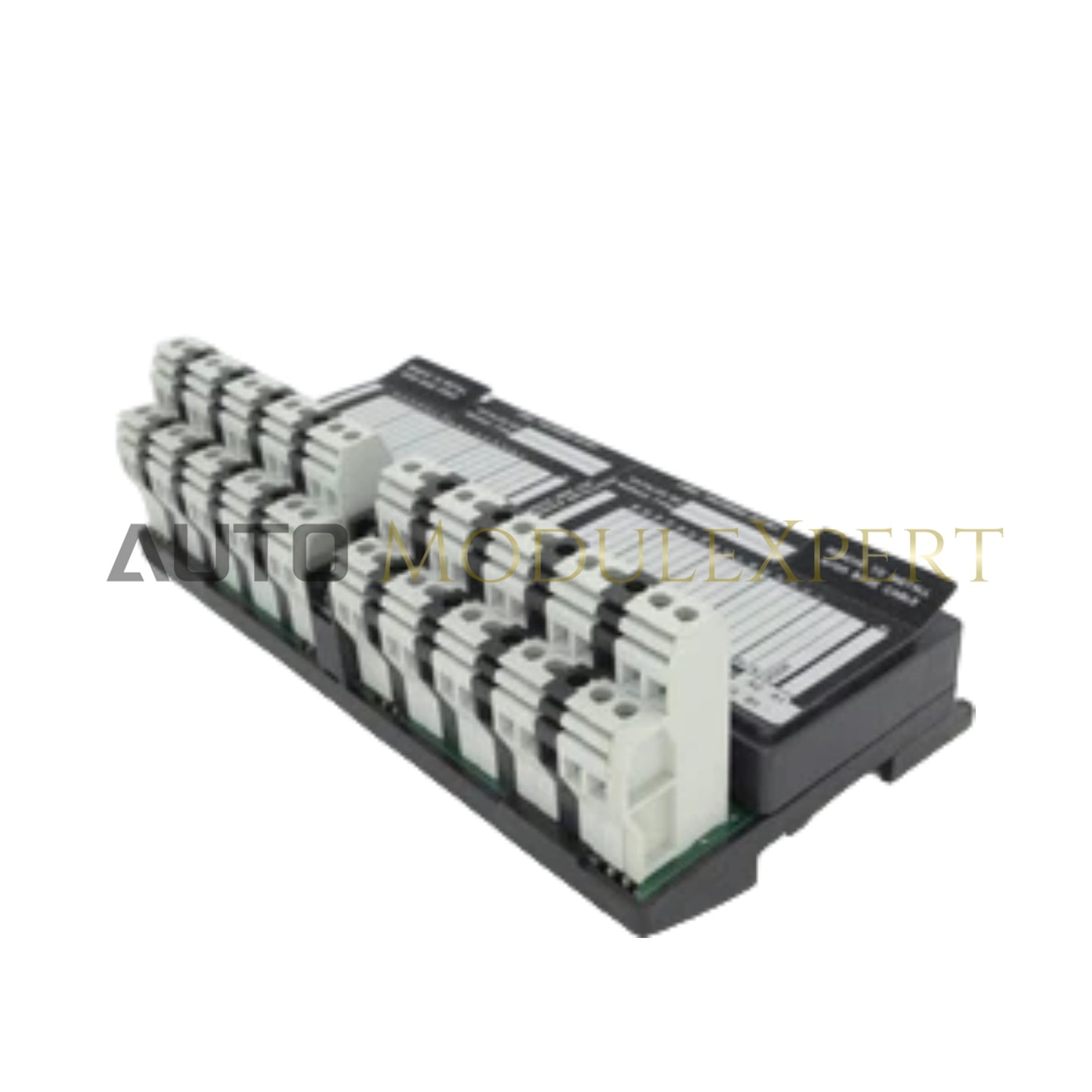

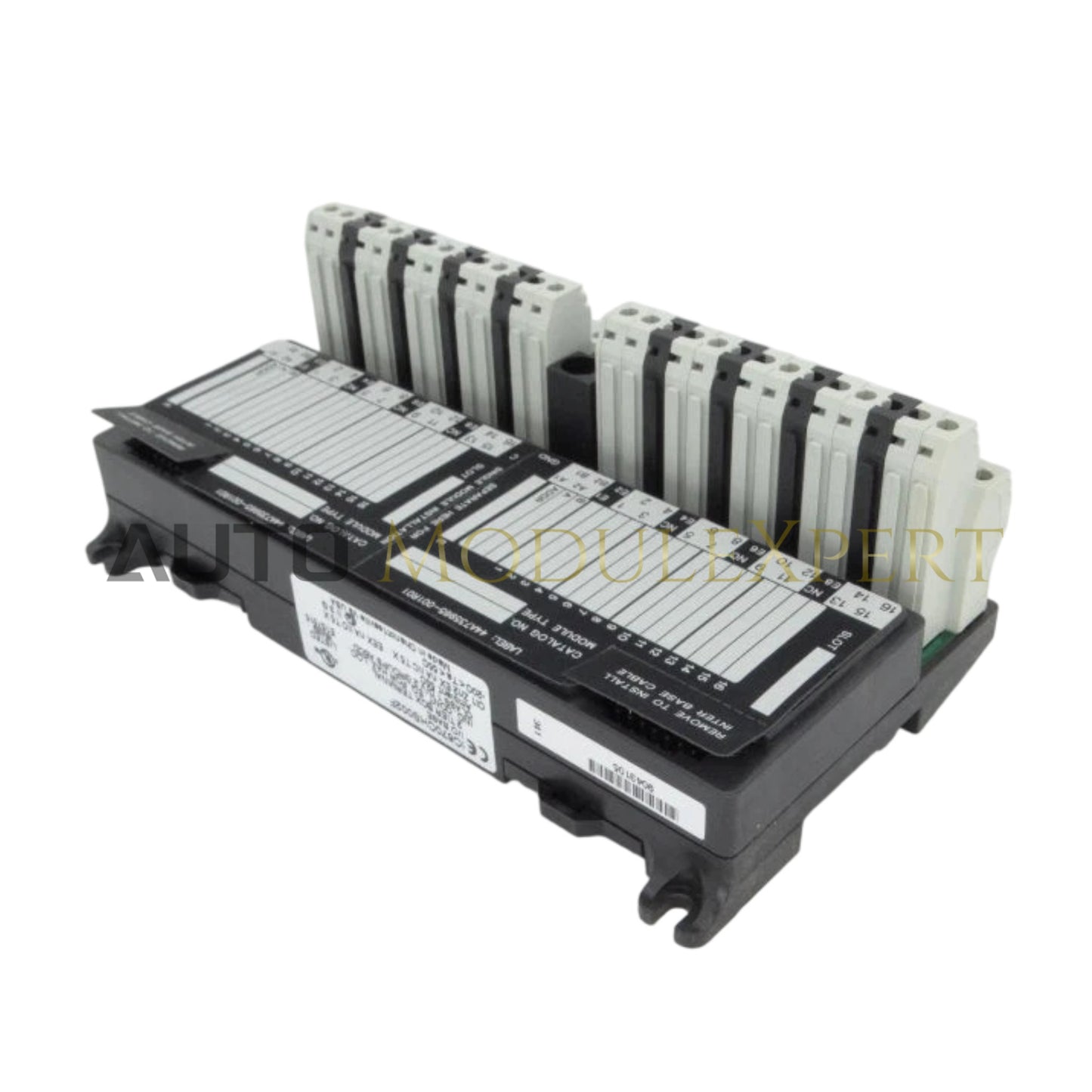

GE Fanuc IC670CHS002F, также известный как IC670CHS002F — клеммный блок ввода-вывода, представляет собой специализированный аппаратный компонент для монтажа модулей, распределения сигналов по шине и подключения полевых проводок в платформах Field Control I/O.

Технические характеристики

Связь по шине PLC/DCS и масштабирование плотности ввода-вывода

IC670CHS002F служит механическим и электрическим интерфейсом для серии Field Control I/O, поддерживая два модуля на базовый блок. Скорость передачи по шине обеспечивается встроенными разъёмами, что позволяет масштабировать плотность ввода-вывода внутри шкафа управления. Архитектура поддерживает горячую замену модулей ввода-вывода при условии, что блок интерфейса шины (BIU) использует прошивку версии 2.1 или выше. Модуль использует три изолированные группы общих клемм для разделения питания полевых устройств и сигнальных опор, предотвращая появление петлей заземления и помех на шине.

Часто задаваемые вопросы

В: Поддерживает ли IC670CHS002F горячую замену модулей?

О: Да, клеммный блок позволяет снимать и устанавливать модули без нарушения подключения полевых проводок. Однако горячая замена возможна только при наличии прошивки BIU версии 2.1 или выше для сохранения целостности сигналов во время перехода.

В: Какой момент затяжки требуется для подключения полевых проводов?

О: Подключения должны затягиваться с моментом 4,5 дюйм-фунтов для обеспечения надёжного контакта и устойчивости к вибрациям.

В: Можно ли использовать этот клеммный блок для последовательного подключения питания?

О: Блок содержит три внутренне соединённые группы общих клемм (A, B и E). Группы A и B предназначены для распределения питания, а группа E обеспечивает пять изолированных общих клемм для сигнальных опор.

Руководство по полевому монтажу

• Крепление на DIN-рейку: Установите модуль на стандартную DIN-рейку и убедитесь, что пружинные защёлки полностью зафиксированы для обеспечения механической устойчивости в условиях высокой вибрации.
• Требования к проводке: Используйте медный провод с температурным рейтингом 90 °C. Для AWG #14 допускается один проводник, для AWG #18–22 — до двух проводников на клемму.
• Заземление и экранирование: Сохраняйте изоляцию клемм группы E. Экраны сигнальных проводов должны быть подключены к соответствующим заземляющим шинам, удалённым от линий высокого напряжения, чтобы минимизировать электромагнитные помехи.
• Эксплуатационные условия: Обеспечьте отсутствие коррозионных веществ в месте установки и достаточную вентиляцию для предотвращения накопления тепла, несмотря на пассивный характер клеммного блока.
