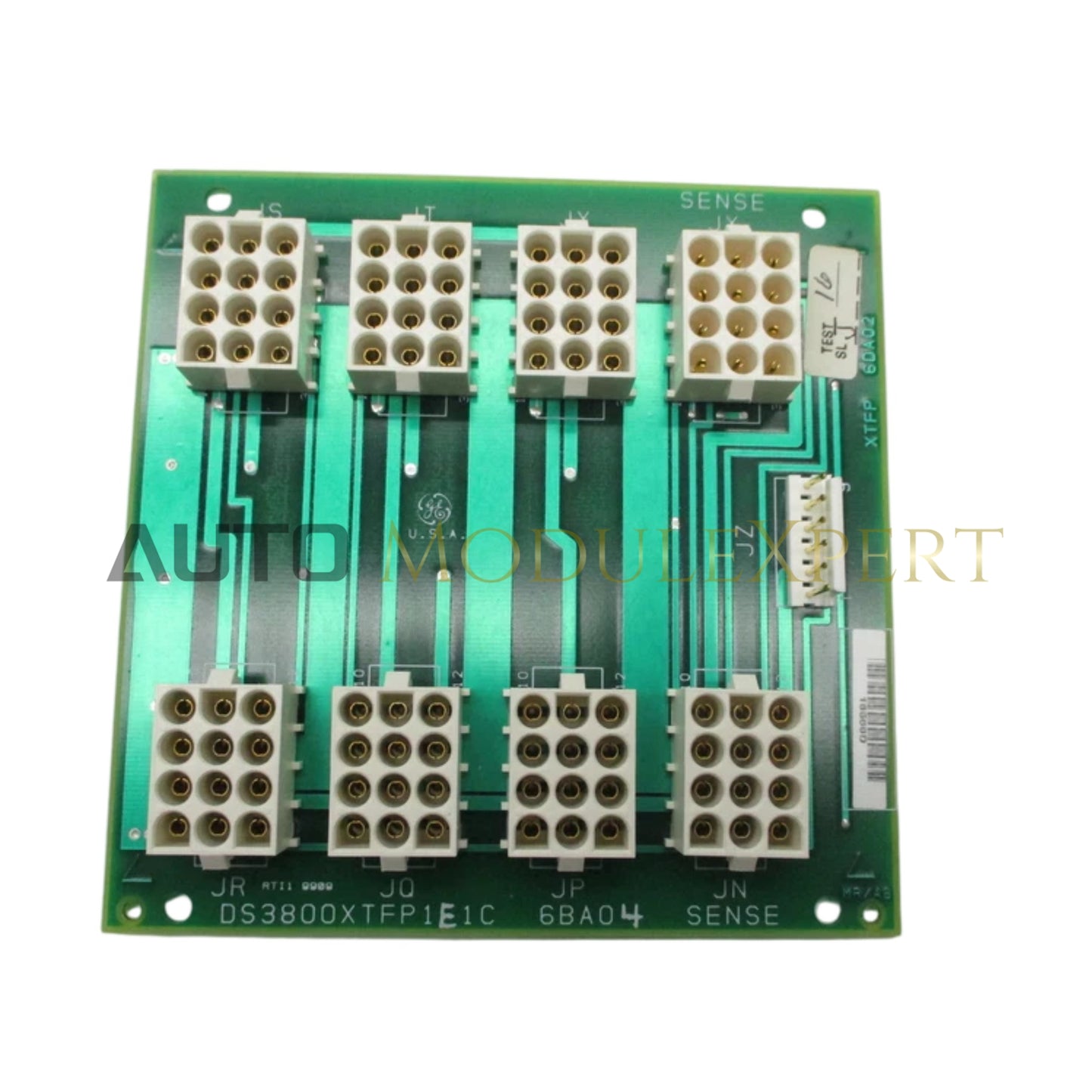

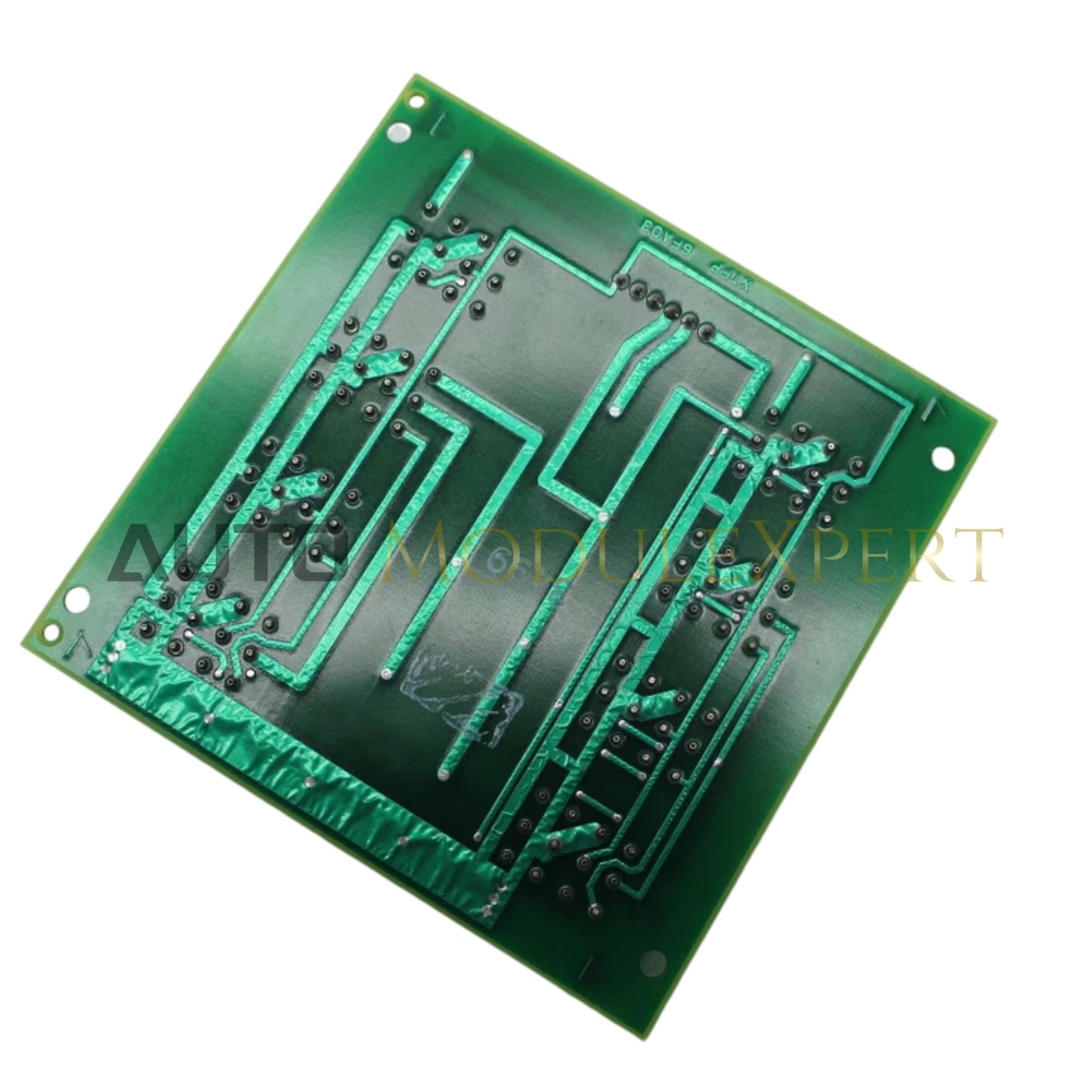

GE DS3800XTFP, также известная как плата распределения тиристорного вентилятора DS3800XTFP, представляет собой специализированный аппаратный компонент для аналоговой обработки и кондиционирования сигналов в системах управления турбинами Mark IV (MKIV) Speedtronic. Модуль обеспечивает прямое физическое и электрическое выполнение распределения сигналов, необходимого для логики управления тиристорами.

Технические характеристики

Интеграция в промышленную шину управления

GE DS3800XTFP использует шину задней панели Mark IV для обеспечения детерминированной обработки сигналов в архитектуре стойки управления. Оптимальная производительность достигается при поддержании совместимости прошивки с хост-процессором, что гарантирует синхронизацию распределения аналоговых сигналов с глобальной частотой сканирования системы. Необходимо контролировать масштабирование плотности ввода/вывода, чтобы избежать чрезмерной нагрузки на распределение питания шины задней панели. Пользователям следует убедиться, что настройки скорости передачи данных шины задней панели отрегулированы с учётом задержек обработки сигналов, присущих цепи управления тиристорами.

Часто задаваемые вопросы

В: Можно ли заменить DS3800XTFP при включённой системе?

О: Нет. Интерфейс задней панели не предназначен для горячей замены. Стойка управления должна быть обесточена, чтобы избежать электрических повреждений или повреждения контактов модуля при извлечении или установке.

В: Какие меры предосторожности необходимы для плотных межплатных разъемов?

О: Убедитесь, что разъемы чистые и не окислены. При установке платы применяйте равномерное давление, чтобы избежать смещения или изгиба контактов, что может привести к прерывистым потерям сигнала в цепи управления тиристорами.

Руководство по установке на объекте

1. Изоляция питания: Отключите все источники питания от шкафа для обеспечения безопасности перед работой с модулем.
2. Монтаж: Установите плату в предназначенный слот стойки, убедившись в правильном выравнивании межплатных разъемов. Затяните все крепежные элементы для надежного контакта с корпусом стойки.
3. Проверка сигналов: После установки убедитесь, что все вспомогательные кабели правильно проложены и закреплены, чтобы предотвратить механические повреждения платы из-за вибраций.
4. Заземление: Проверьте надежность заземления корпуса. Завершите экранирование кабелей в соответствии со стандартными промышленными практиками, чтобы предотвратить наводки в аналоговой цепи сигнала.
5. Проверка: Включите систему и контролируйте диагностический интерфейс, чтобы убедиться, что сигналы управления тиристорами обрабатываются в пределах ожидаемого рабочего диапазона.
