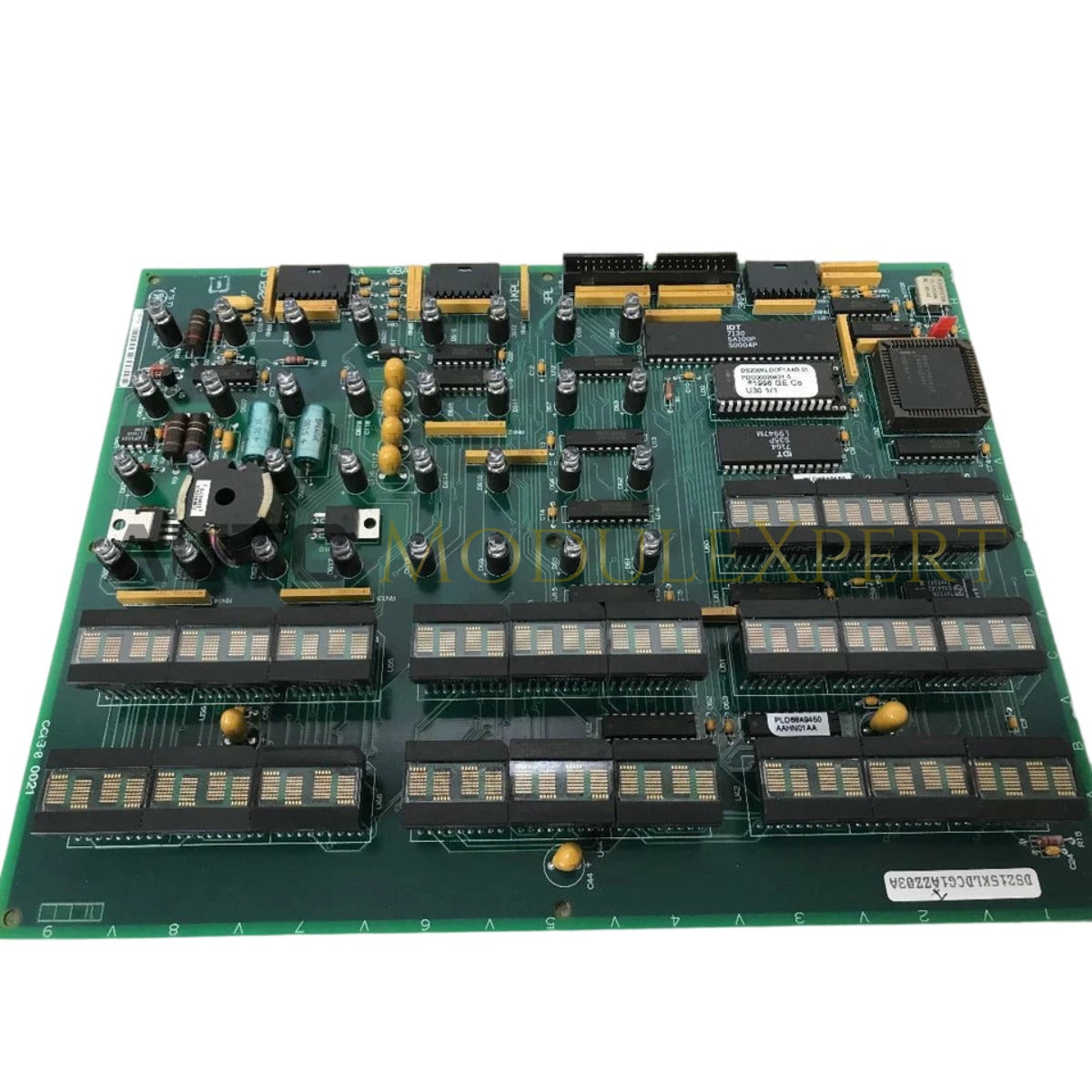

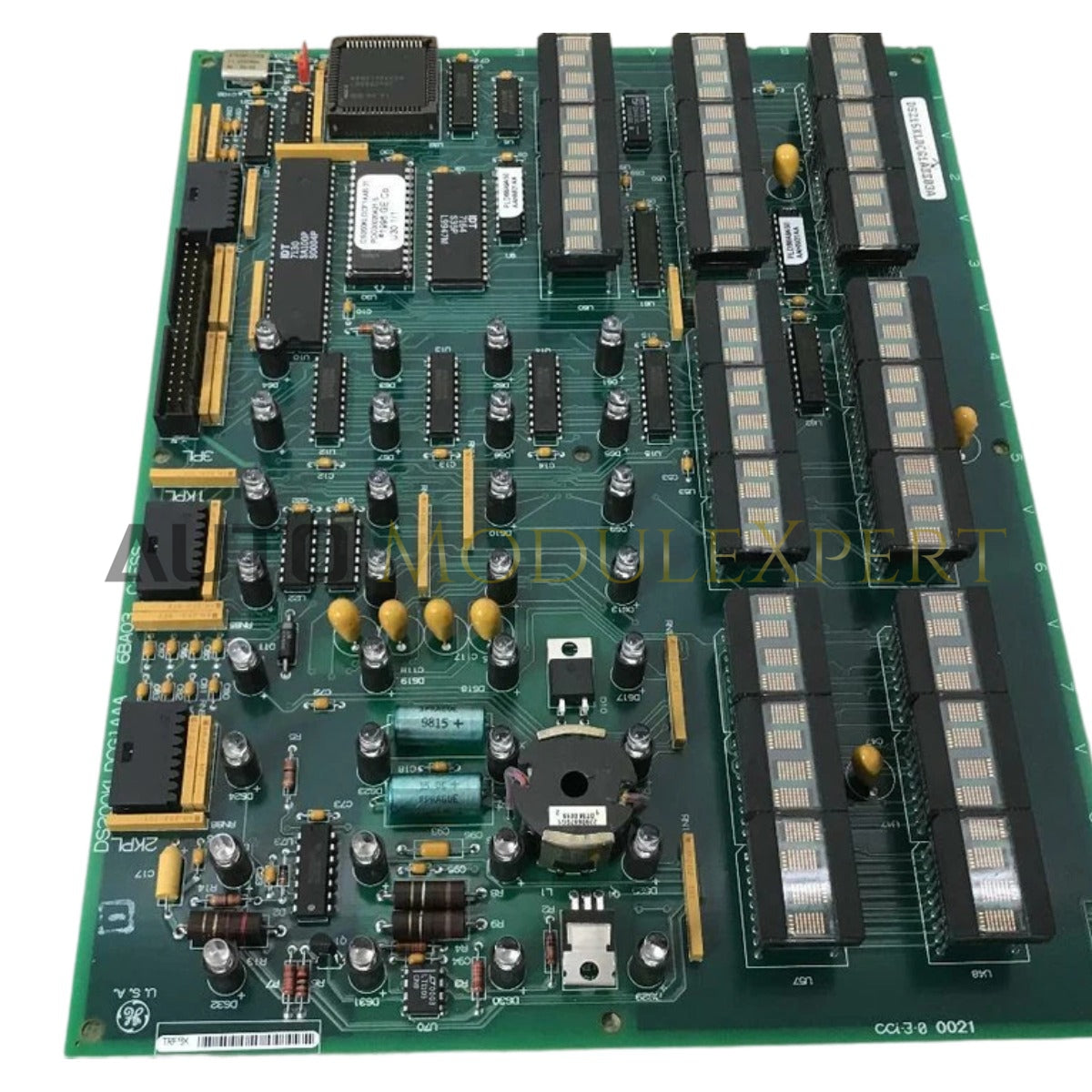

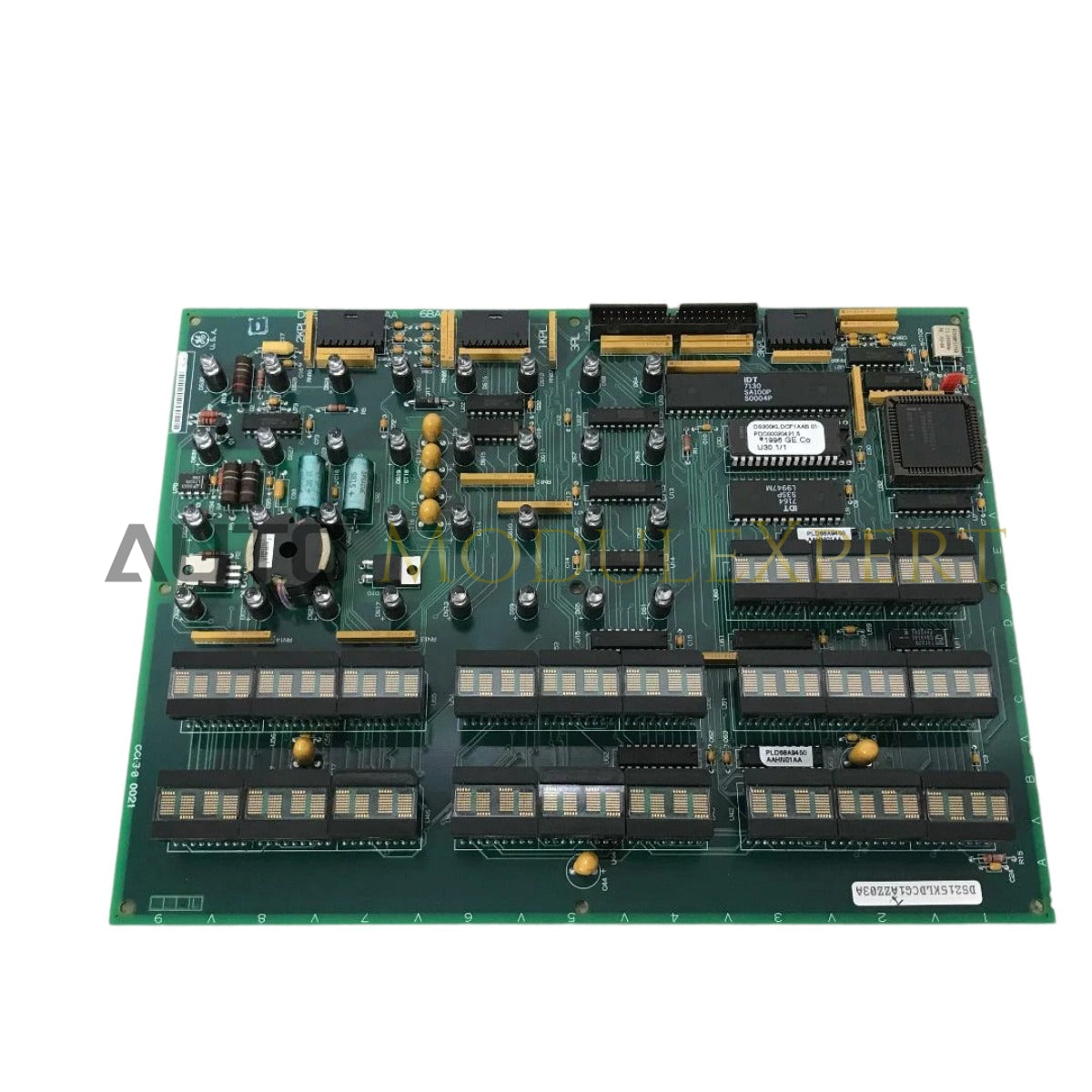

GE Fanuc DS200KLDCG1AAA, также известная как DS200KLDCG1AAA LAN Digital Control Board, представляет собой специализированный аппаратный компонент для высокоскоростной локальной сетевой связи и обработки цифровых входов/выходов в платформах системы управления турбиной Mark V.
Расшифровка суффиксов и матрица модели
- DS200: Обозначает серию сборки системы управления Mark V.
- KLDC: Указывает функциональное назначение платы LAN Digital Control.
- G1: Обозначает поколение или уровень ревизии аппаратного обеспечения.
- AAA: Определяет конкретную техническую итерацию и версию компоновки платы.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | DS200KLDCG1AAA |
| Бренд | GE Fanuc |
| Происхождение | США |
| Вес | 1,0 кг |
| Размеры | 33 см x 26 см |
| Рабочая температура | 0 °C до 60 °C |
| Потребляемая мощность | Зависит от нагрузки шины задней панели |
| Логическое напряжение | 5 В постоянного тока (совместимо с TTL) |
| Скорость передачи данных | До 10 Мбит/с |
| Входы/выходы | 16-32 цифровых канала (настраиваемые) |
Архитектура TMR и коммуникации
GE Fanuc DS200KLDCG1AAA разработана для поддержки архитектуры Triple Modular Redundant (TMR) 2oo3, обеспечивая непрерывную обработку сигналов и отказоустойчивость на критически важных узлах управления. Она управляет детерминированной скоростью передачи по шине задней панели для синхронизации данных по проприетарному протоколу Mark V LAN. Модуль обеспечивает гальваническую развязку цифровых входов/выходов для предотвращения помех и гарантирует выполнение безопасного состояния при внутренних ошибках обработки. Совместимость прошивки flash должна быть проверена с основной версией программного обеспечения контроллера Mark V для поддержания синхронизации сети.
Часто задаваемые вопросы (FAQ)
В: Можно ли менять эту LAN-плату управления «на горячую», пока система Mark V активна?
О: Нет. Горячая замена не поддерживается. Для предотвращения электрических повреждений контактов шины и схем платы необходимо отключить питание стойки перед установкой или снятием.
В: Как работает архитектура TMR на этой плате?
О: Плата участвует в схеме голосования 2oo3, при которой состояние цифровых входов/выходов сравнивается между резервными процессорами для обеспечения целостности данных и доступности системы.
Руководство по установке на объекте
- Подготовка: Отключите питание стойки. Соблюдайте все меры предосторожности по защите от электростатического разряда (ESD) для защиты чувствительных внутренних компонентов платы.
- Монтаж: Совместите плату с направляющими стойки. Вставьте модуль в слот до полного подключения интерфейсных разъемов задней панели.
- Механическая фиксация: Затяните крепежные винты лицевой панели к раме стойки для обеспечения прочности конструкции и надежного электрического заземления.
- Подключение сигналов: Подключите цифровые кабели ввода/вывода согласно схеме электропроводки системы. Убедитесь, что все экраны правильно заземлены в точке входа в шкаф для минимизации электромагнитных помех.
- Проверка: Перед подачей питания визуально осмотрите контакты разъемов, чтобы убедиться в отсутствии повреждений при установке.
- Инициализация: Включите питание системы и проверьте состояние диагностических светодиодов для подтверждения правильного распознавания модуля и связи с сетью Mark V.
