Обзор

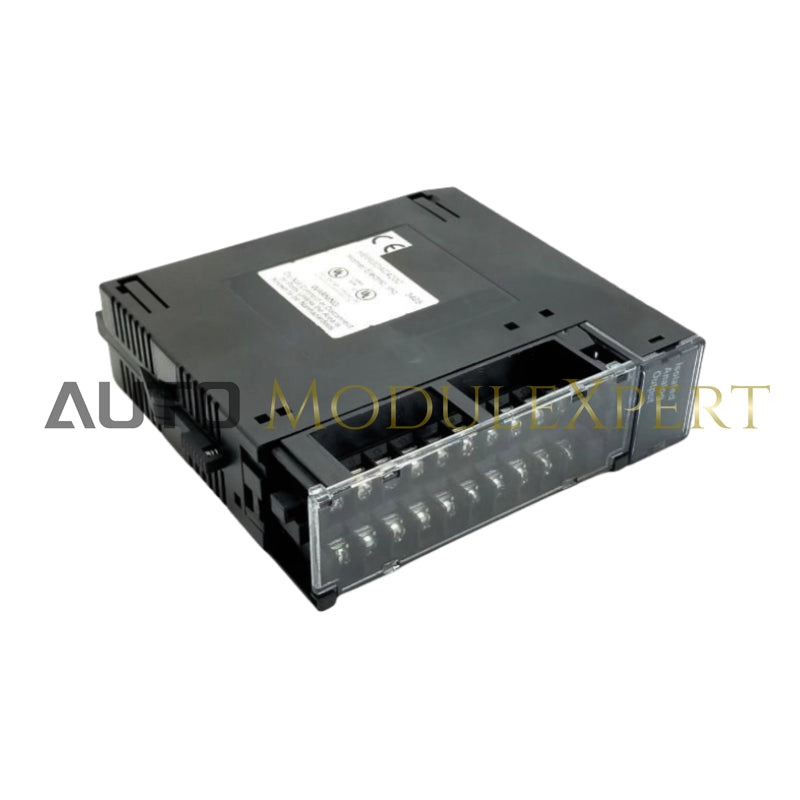

Модуль аналогового тока (HE693DAC420) оснащён четырьмя аналоговыми выходными каналами, обеспечивающими 14-битное разрешение и изоляцию 1500 В переменного тока (эффективное значение) между каналами и землёй. Этот модуль преобразует цифровые значения (от 0 до +32 000) из регистров %AQ в аналоговые токовые сигналы, при этом значения задаются программой лестничной логики ЦПУ ПЛК. Пользователи могут настроить каждый канал так, чтобы при выходе ПЛК из режима RUN он либо "по умолчанию устанавливался на 4/0 мА", либо "сохранял последнее состояние". Режим выхода для каждого канала можно изменить на 4-20 мА или 0-20 мА через параметры конфигурации в программном обеспечении или с помощью ручного программатора. Требуется источник питания цепи 24 В постоянного тока, который предоставляет пользователь.

Технические характеристики

• Потребление энергии:

  • 90 мА при 5 В постоянного тока
  • 120 мА при 24 В постоянного тока

• Токовый всплеск при включении питания:

  • 250 мА в течение 10 мс при 5 В постоянного тока
  • 900 мА в течение 30 мс при 24 В постоянного тока

• Количество каналов: 4

• Диапазон выхода:

  • 4-20 мА или 0-20 мА

• Разрешение ЦАП: 13 бит плюс знак

• Максимальная ошибка линейности:

  • 0,10% для 4-20 мА
  • 0,15% для 0-20 мА

• Разрешение:

  • 2,0 мкА (режим 4-20 мА)
  • 2,5 мкА (+/- режим 20 мА)

• Напряжение цепи, подаваемое пользователем: 3-32 VDC

• Импеданс нагрузки: ≤ 1,1 кОм при напряжении цепи 24 В

• Изоляция общего режима: 1500 В переменного тока (эффективное значение), +/- 2000 В постоянного тока

• Рабочая температура: от 0 до 60 °C

• Относительная влажность: 5% до 95%, без конденсации
