Обзор

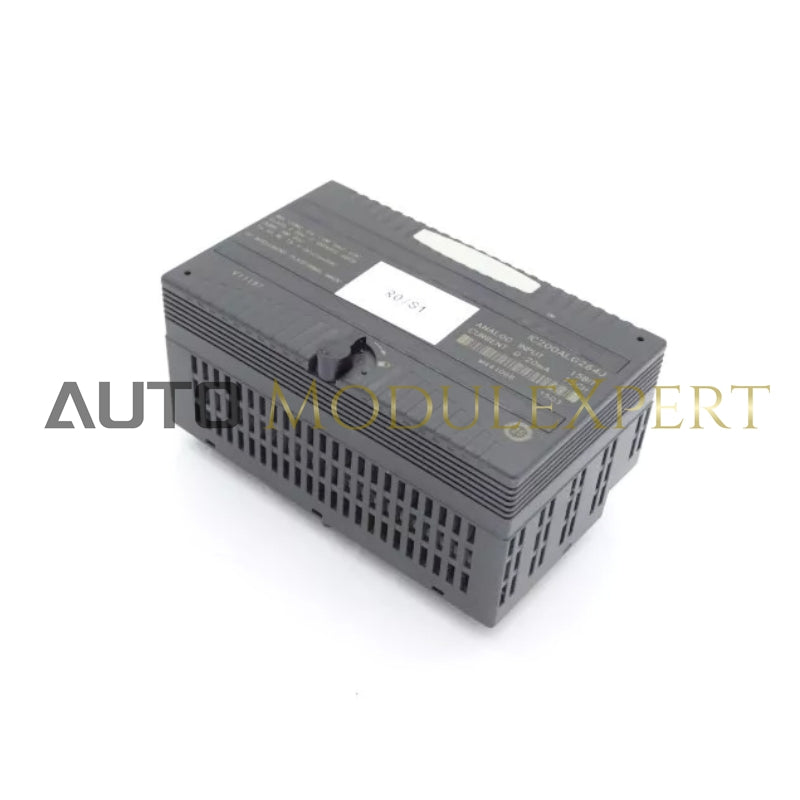

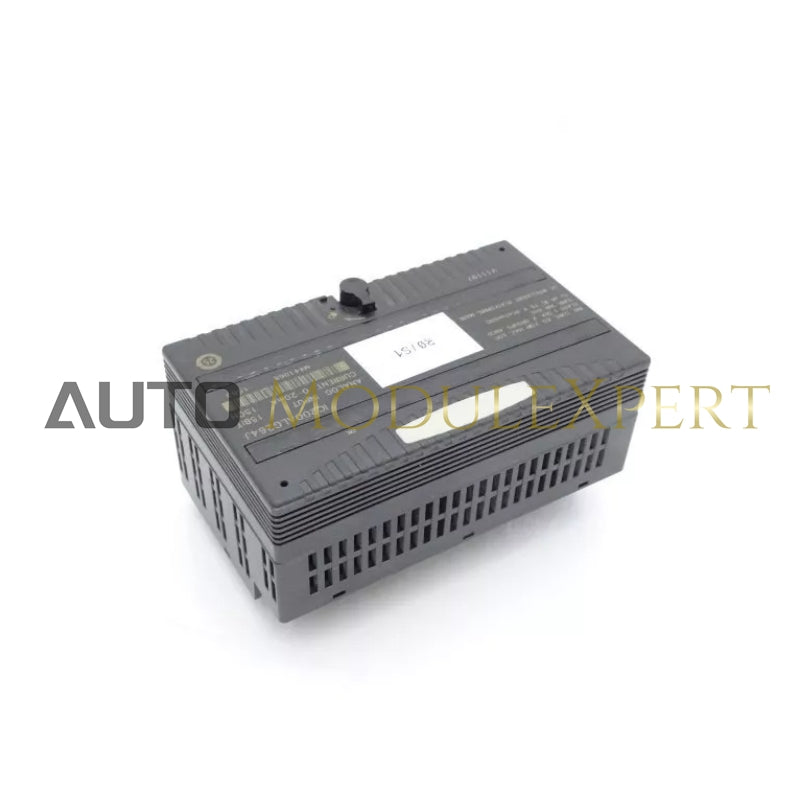

Модуль IC200ALG264 является модулем аналогового входа, обеспечивающим интерфейс для 15 токовых входов. Входы однополярные, все входы имеют общий возврат.

Технические характеристики

• Каналы:

  • 15 однополярных входов, одна группа.

• ID модуля:

  • FFFFB50F (при настройке на диапазон 4-20мА)
  • FFFFB40F (при настройке на диапазон 0-20мА)

• Изоляция:

  • Вход пользователя к логике (оптической) и к корпусу: 250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты
  • Между группами: не применимо
  • Между каналами: отсутствует

• Светодиодные индикаторы:

  • OK LED: см. раздел "Индикаторы светодиодов" для описания.

• Потребление тока шины:

  • Выход 5В: максимум 100мА

• Внешний источник питания:

  • Нет

• Термическое снижение:

  • Нет

• Параметры конфигурации:

  • Выбор диапазона (перемычки на носителе)

• Диагностика:

  • Потеря внутреннего питания
  • Обнаружение обрыва провода только для сигналов 4-20 мА

Характеристики входа

• Входной ток:

  • 4 до 20 мА (по умолчанию: перемычка на клеммах не установлена)
  • 0 до 20 мА (с установленным перемычкой на клеммах)

• Входное сопротивление:

  • 100 Ом

• Точность:

  • При 25°C: типично ±0.3% от полного масштаба, максимум ±0.5% от полного масштаба
  • При 0 до 60°C: максимум ±1% от полного масштаба

• Разрешение:

  • 15 бит
  • 0.5µA = 1 отсчет (для диапазона 4-20 мА)
  • 0.625µA = 1 отсчет (для диапазона 0-20 мА)

• Фильтр отклика (частота среза 3 дБ):

  • 24 Гц ±20%

• Частота обновления на модуль:

  • 7.5ms

Совместимость

• Программное обеспечение:

  • Программное обеспечение VersaPro версии 2.0 или выше

• Прошивка PLC:

  • Прошивка CPU PLC VersaMax версии 2.10 или выше

• Прошивка Ethernet NIU:

  • Прошивка VersaMax Ethernet NIU версии 1.10 или выше

• Прошивка DeviceNet, Profibus или Genius NIU:

  • Запланировано для будущего выпуска
