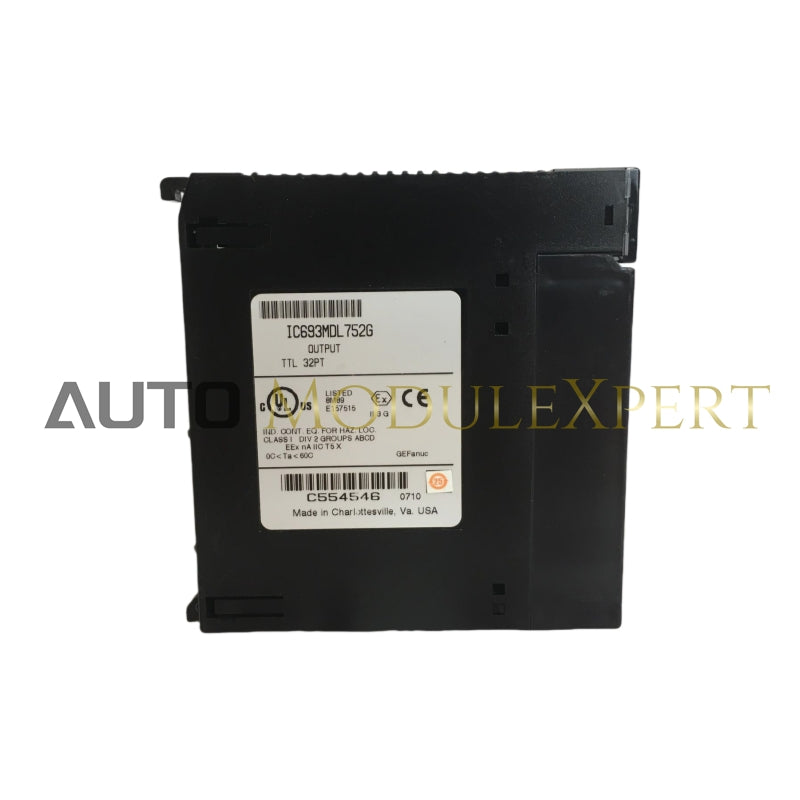

Обзор

• Модуль обеспечивает 32 дискретных выхода, организованных в четыре изолированные группы по восемь:
  • Группа A: A1 - A8
  • Группа B: B1 - B8
  • Группа C: C1 - C8
  • Группа D: D1 - D8
• Каждая группа имеет свой общий провод.
• Выходы имеют отрицательную логику или тип с поглощением тока, что означает, что состояние ВКЛ приводит к активному низкому уровню на выходе.

Технические характеристики

• Номинальное напряжение:

  • 5 В и 12 В до 24 В постоянного тока, отрицательная логика (активный низкий уровень)

• Диапазон выходного напряжения:

  • 4,75 до 5,25 вольт постоянного тока (режим TTL)
  • 10,2 до 28,8 вольт постоянного тока (режим 12/24 В)

• Выходы на модуль:

  • 32 выхода (четыре группы по восемь)

• Изоляция:

  • 1500 вольт между полевой и логической сторонами
  • 250 вольт между группами

• Выходной ток:

  • 25 мА на точку (максимум в режиме TTL)
  • 0,5 ампера на точку (максимум в режиме 12/24 В)
  • Максимум 4 ампера на группу
  • Максимум 3 ампера на общий контакт группы

• Характеристики выхода:

  • Ток включения: 4,6 ампера в течение 10 мс
  • Напряжение в включенном состоянии (активный низкий уровень): 0,4 вольта постоянного тока (максимум в режиме TTL)
  • Падение напряжения: 0,24 вольта постоянного тока (максимум в режиме 12/24 В)
  • Ток утечки в выключенном состоянии: максимум 0,1 мА
  • Время отклика при включении: максимум 0,5 мс
  • Время отклика при выключении: максимум 0,5 мс

• Внутреннее энергопотребление:

  • 260 мА (максимум) от 5В шины на задней панели (13 мА + 3 мА/точка ВКЛ + 4,7 мА/светодиод)
  • 12 мА (максимум) на группу от пользовательского питания при 5 В постоянного тока (при включении всех восьми выходов в группе)
  • 25 мА (максимум) на группу от пользовательского питания при 12 В постоянного тока (при включении всех восьми выходов в группе)
  • 44 мА (максимум) на группу от пользовательского питания при 24 В постоянного тока (при включении всех восьми выходов в группе)
