Обзор продукта

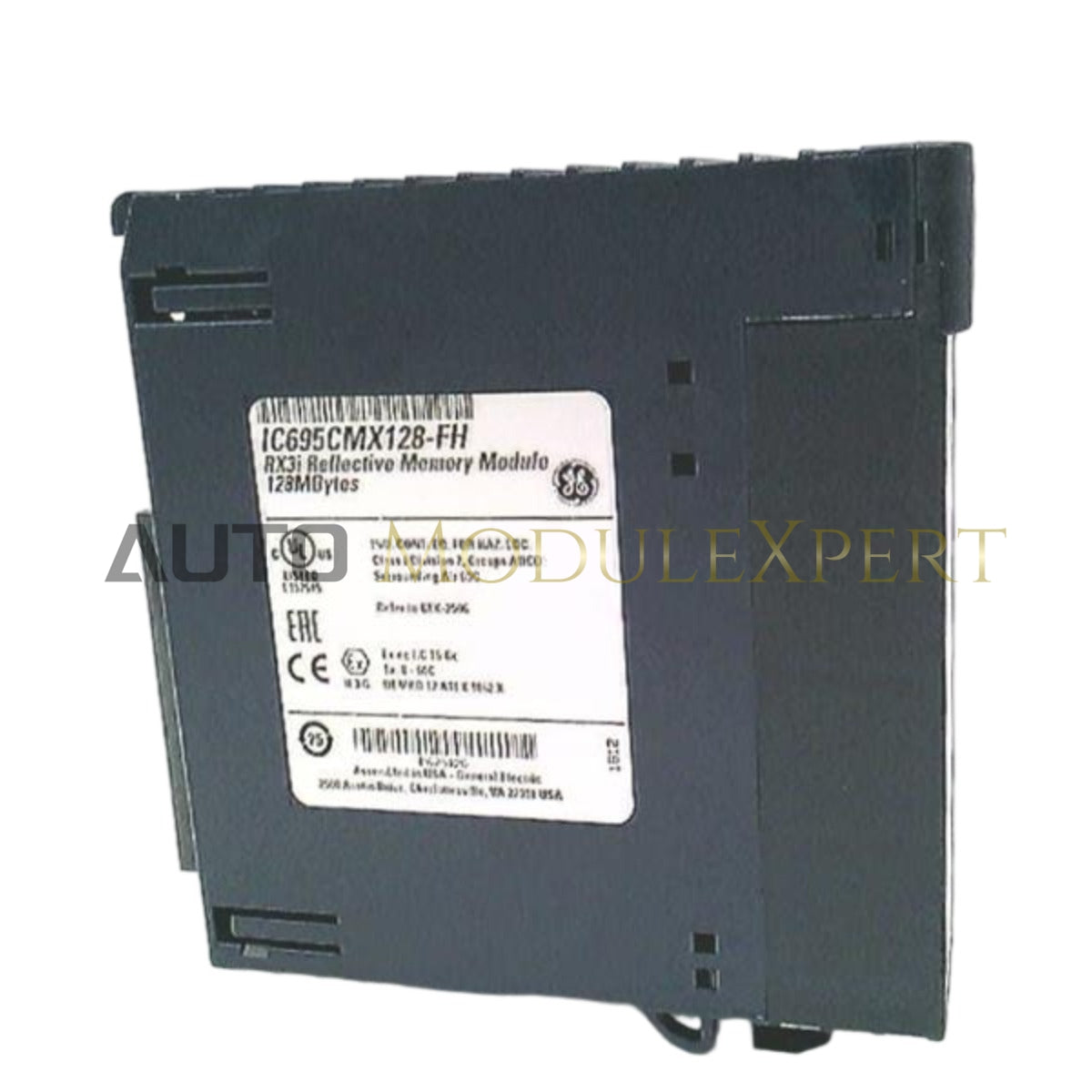

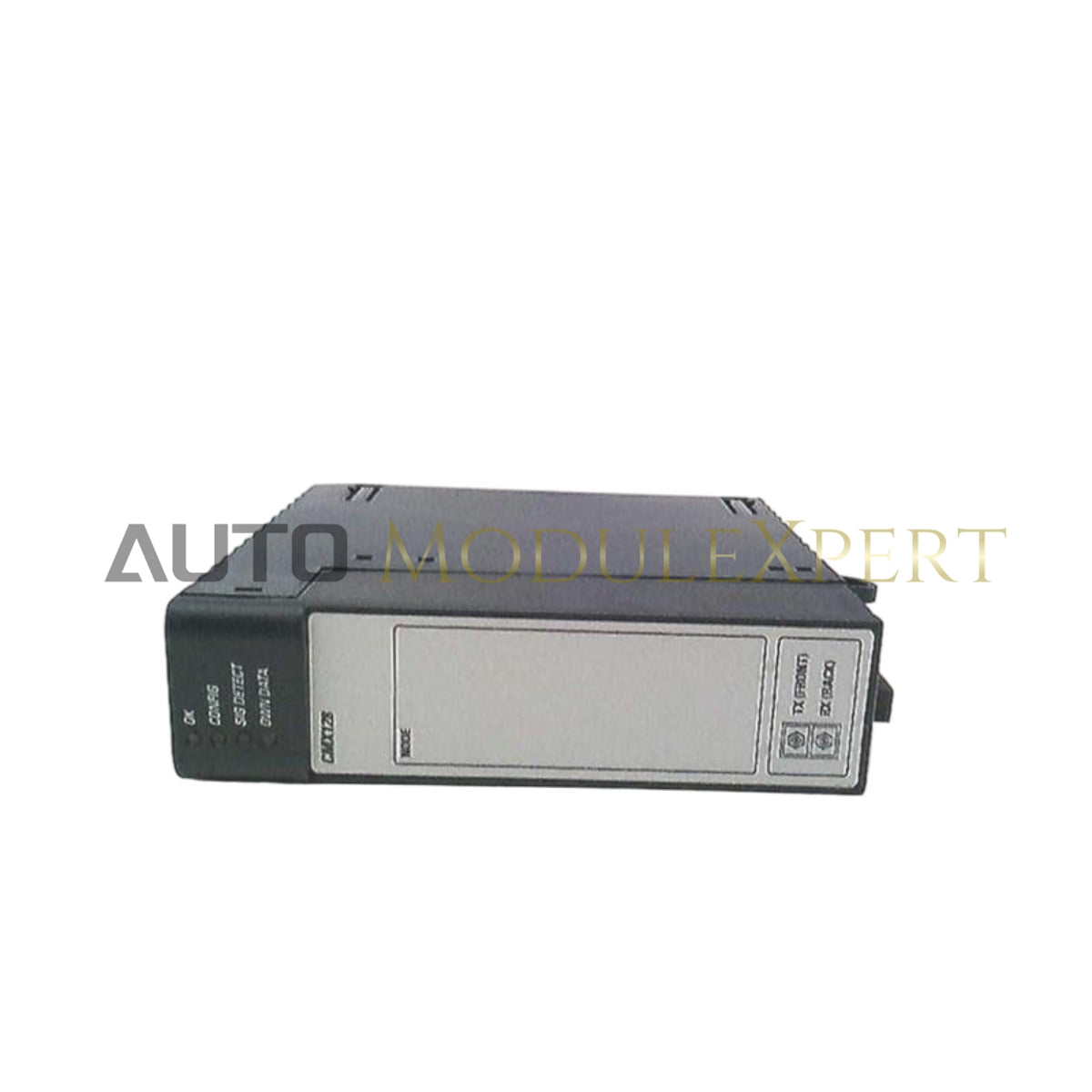

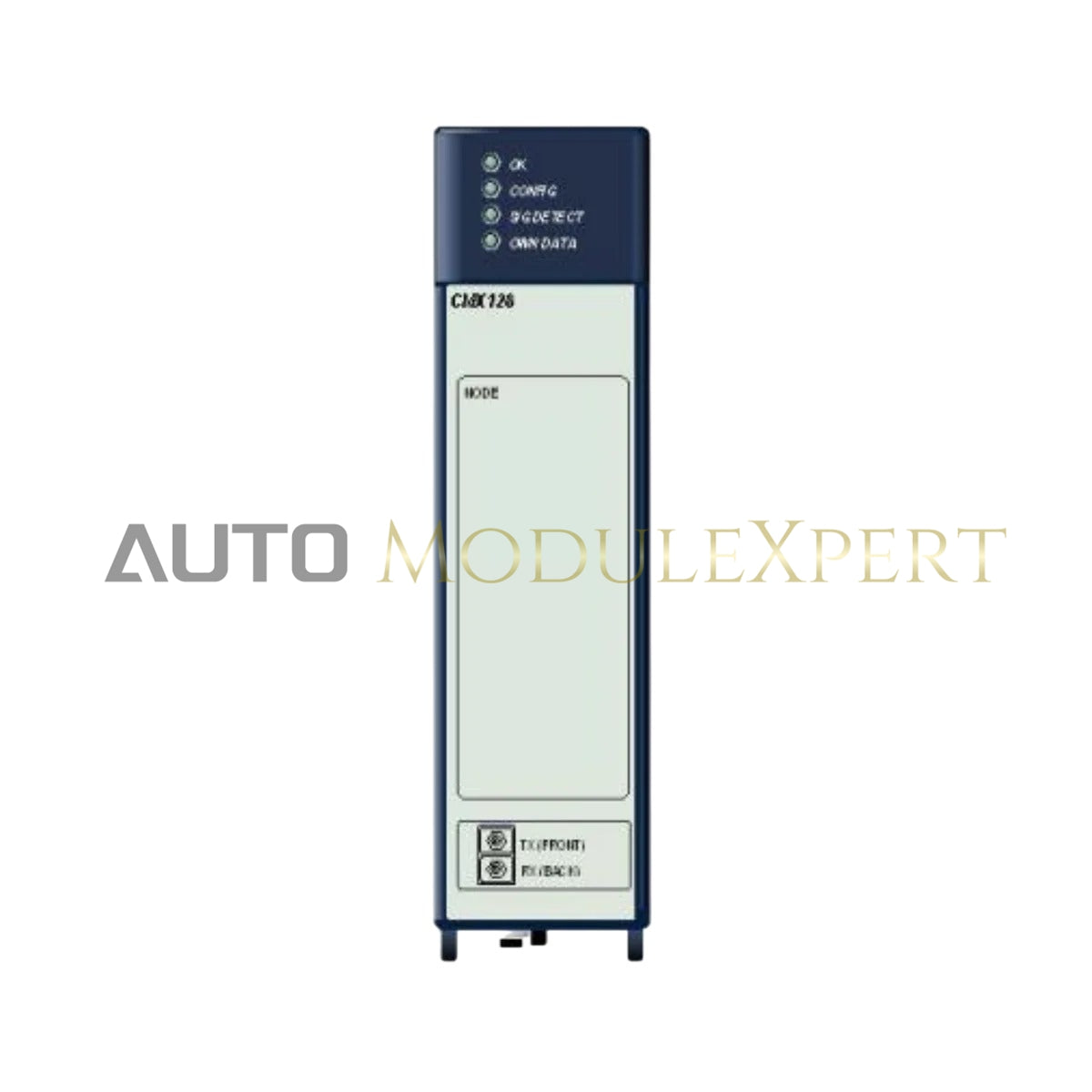

 IC695CMX128 — специализированный модуль  Control Memory Xchange (CMX) , разработанный для платформы  GE PACSystems RX3i. Используя высокоскоростную технологию  Reflective Memory, этот модуль обеспечивает детерминированный обмен данными в реальном времени между несколькими контроллерами RX3i и другими устройствами с поддержкой CMX. Он создает «разделяемый» пул памяти по волоконно-оптической сети, гарантируя, что данные, записанные в память одного контроллера, автоматически и практически мгновенно обновляются во всех остальных узлах кольца. Мы поставляем этот модуль как  100% новый оригинальный аппаратный продукт для обеспечения максимальной производительности связи ваших синхронизированных систем управления.

Технические характеристики

Преимущества для инженеров

• Ультранизкая задержка и детерминизм: Технология CMX обеспечивает передачу данных с задержкой менее микросекунды, полностью обходя программные накладные расходы традиционных Ethernet-протоколов. Это критично для высокоскоростной синхронизации движений и координации многопроцессорных систем.

• Независимость от ЦПУ: Обмен данными происходит на аппаратном уровне. ЦПУ RX3i не нужно выполнять блоки связи или управлять сетевым «рукопожатием», что сохраняет 100% ресурсов процессора для выполнения логики и управления.

• Автоматическое дублирование данных: Когда ЦПУ записывает данные в определенный диапазон памяти, назначенный IC695CMX128, аппаратное обеспечение автоматически рассылает эти данные всем другим узлам кольца. Это создает бесшовную «глобальную» карту памяти между разными стойками ПЛК.

• Иммунитет к помехам волоконно-оптической связи: Использование волоконно-оптического кабеля обеспечивает полную защиту от электромагнитных помех (EMI) и радиочастотных помех (RFI). Это позволяет осуществлять высокоскоростной обмен данными на производственных площадках даже в присутствии высоковольтного оборудования и частотных преобразователей.

Часто задаваемые вопросы

Требуется ли специальное программное обеспечение для настройки модуля?

Настройка осуществляется в  GE PAC Machine Edition (PME). Вы задаете смещения памяти и идентификаторы узлов непосредственно в настройках конфигурации оборудования проекта RX3i.

Какой тип волоконно-оптического кабеля требуется?

 IC695CMX128 обычно использует  многомодовый волоконно-оптический кабель с  коннекторами типа LC. Убедитесь, что характеристики кабеля соответствуют требованиям пропускной способности 2,12 Гбауд для оптимальной работы.

Можно ли использовать этот модуль для резервирования системы?

Хотя он обеспечивает высокоскоростную синхронизацию данных — ключевой компонент резервирования — это специализированный модуль обмена памятью. Для полноценного резервирования ЦПУ с горячим резервом следует использовать его вместе с  резервными ЦПУ RX3i серии CRU.

Это оригинальный и новый продукт?

Да. Мы гарантируем, что  IC695CMX128 является  100% новым оригинальным оборудованием. Каждый модуль поставляется в оригинальной заводской упаковке с неповрежденными пломбами, подтверждающими подлинность и соответствие заводским спецификациям.
