Обзор

Модули PACSystems™ IC695PNS001 RX3i PROFINET Scanner и IC695PNS101 RX3i Advanced PROFINET Scanner подключают удалённый универсальный I/O шкаф RX3i с модулями RX3i к PROFINET I/O контроллеру. PROFINET Scanner сканирует модули в своём шкафу, получает входные данные, передаёт выходные данные и обменивается этими данными по PROFINET I/O LAN с заданной производственной скоростью.

Технические характеристики

• Поддержка PROFINET:

  • PROFINET версия 2.3 Класс A I/O устройство
  • Операция с избыточным управлением реализует системную избыточность PROFINET V2.3 Тип S-2

• Версия PAC Machine Edition:

  • Требуемая версия: PNS001 & PNS101: версия 8.50 SIM 2 или новее

• Требования к питанию:

  • PNS001-Bxxx или новее:
    • 3.3 В постоянного тока
    • 0.6 А без установленных устройств SFP
    • Максимум 1.3 А (установлены два устройства SFP, 0.35А на каждое SFP)
  • PNS001-Axxx:
    • 3.3 В постоянного тока
    • 1.2 А без установленных устройств SFP
    • Максимум 1.9 А (установлены два устройства SFP, 0.35А на каждое SFP)
  • PNS001-Bxxx или новее / PNS101-Axxx или новее:
    • 5 В постоянного тока: максимум 0.7 А
  • PNS001-Axxx:
    • 5 В постоянного тока: максимум 1.1 А

• Диапазон рабочих температур:

  • PNS001-Bxxx или новее / PNS101-Axxx или новее:
    • -25°C до 60°C (снижено до 57°C, если установлены 100МБ оптические SFP или медные SFP работают на 1ГБ)
  • PNS001-Axxx:
    • 0°C до 60°C (снижено до 57°C, если установлены 100МБ оптические SFP или медные SFP работают на 1ГБ)

• Количество портовых разъемов:

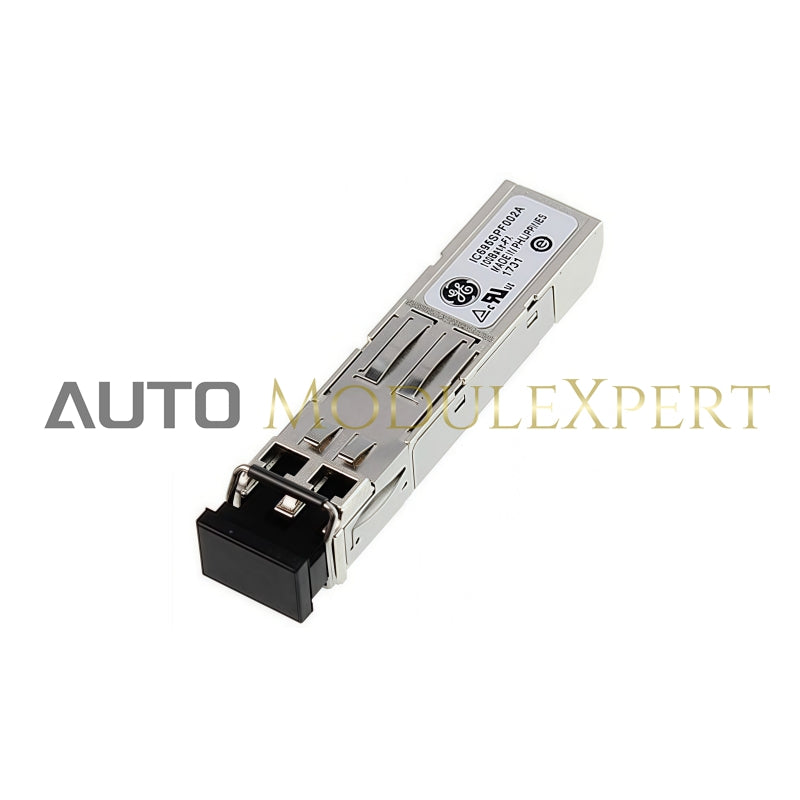

  • Два разъема RJ-45 и два слота SFP (устройства SFP не включены, доступны отдельно)

• Разъем для обновления прошивки:

  • PNS001-Bxxx & PNS101-Axxx: Один разъем RJ-45 Ethernet на передней панели
  • PNS001-Axxx: Один USB-разъём на передней панели

• SD карта:

  • Поддерживает карты SD и SDHC.

• Биты состояния и управления PNS001:

  • 32 бита состояния входа и 32 бита управления выходом

• Производственная скорость PROFINET I/O (скорость обновления I/O):

  • Настраиваемые варианты: 1 мс, 2 мс, 4 мс, 8 мс, 16 мс, 32 мс, 64 мс, 128 мс, 256 мс или 512 мс

• Количество IP-адресов:

  • PNS001-Bxxx & PNS101-Axxx: Два IP-адреса (один для PROFINET-портов, один для порта на передней панели. Поддерживает безклассовую междоменную маршрутизацию (CIDR))
  • PNS001-Axxx: Один IP-адрес (для PROFINET-портов)

• Количество MAC-адресов:

  • PNS001-Bxxx & PNS101-Axxx: Шесть MAC-адресов (один порт на передней панели, по одному для каждого из четырёх внешних портов и один внутренний порт)
  • PNS001-Axxx: Пять MAC-адресов (по одному для каждого из четырёх внешних портов и один для внутреннего порта)

• Максимальные ограничения станции ввода/вывода:

  • Количество модулей ввода/вывода на станцию: Количество слотов на задней панели минус один для PNS и как минимум один для блока питания
  • Данные ввода/вывода на станцию:
    • Всего 2880 байт
    • 1440 байт входных данных
    • 1440 байт выходных данных

• Конфигурация:

  • Файл GSDML версии V2.3 доступен для загрузки и импорта в PAC Machine Edition.
  • GSDML, поддерживающий выпуск прошивки, является частью комплекта обновления прошивки, доступного на сайте поддержки.
