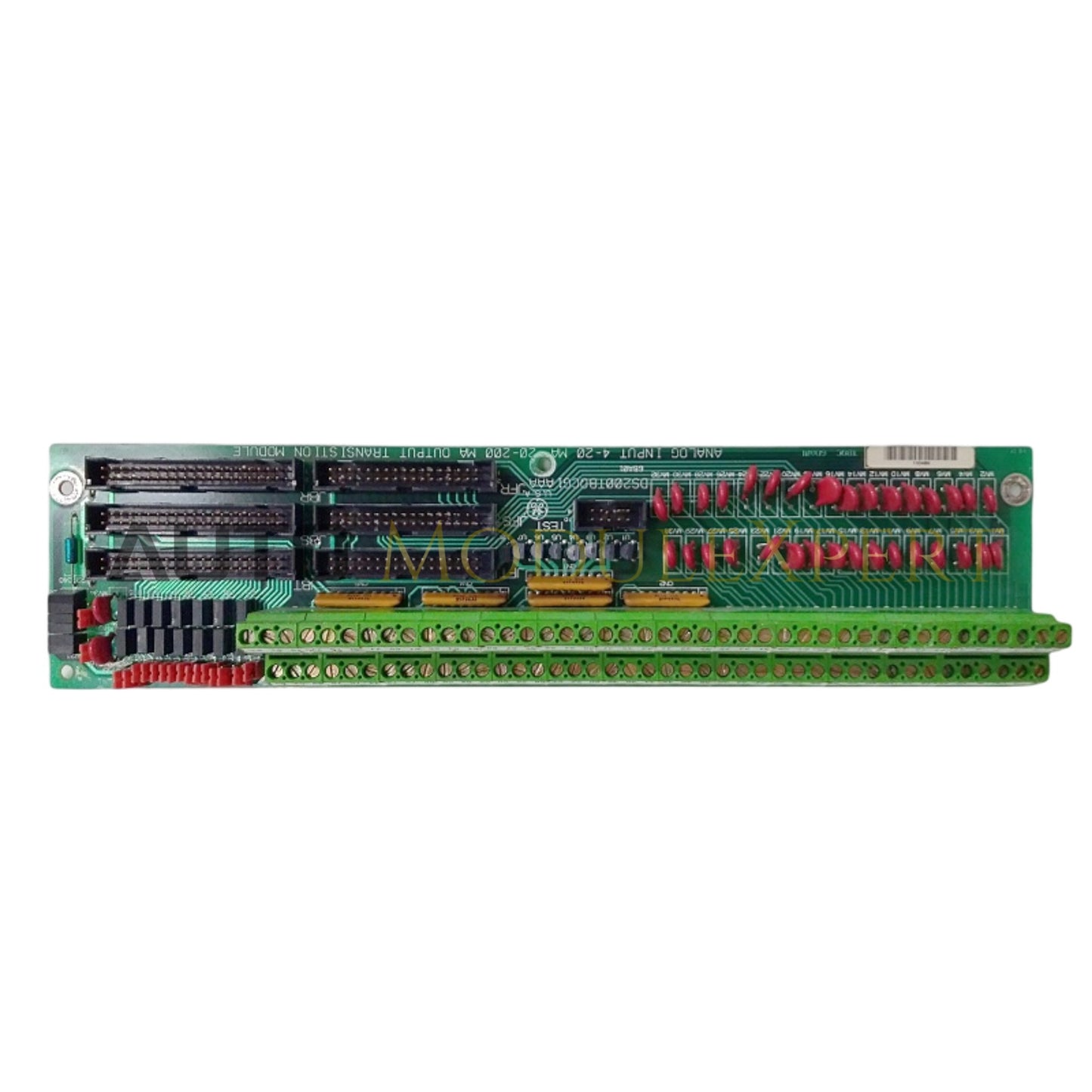

General Electric DS200TBQBG1AAA, также известная как DS200TBQBG1 TC2000 Common Analog I/O Board, представляет собой специализированный аппаратный модуль для обработки сигналов и выполнения интерфейсных функций в платформах управления Mark V. Модуль управляет входящими и исходящими аналоговыми сигналами 4-20 мА, обеспечивая физические точки подключения для обратной связи с датчиками и вывода управляющих команд через архитектуру ядра R5.

Технические характеристики

Связь по шине задней панели и целостность прошивки

Плата TC2000 Common Analog I/O напрямую подключается к шине задней панели Mark V для обеспечения передачи данных в реальном времени между полевыми приборами и процессором контроллера. Целостность сигнала поддерживается через коммуникационный интерфейс 3PL, обеспечивая детерминированный обмен данными. Совместимость прошивки контролируется средой контроллера; перед интеграцией необходимо проверить текущую версию программного обеспечения системы Mark V и сопоставить её с аппаратным идентификатором DS200TBQBG1AAA, чтобы избежать задержек в коммуникации по шине или ошибок инициализации при включении питания.

Часто задаваемые вопросы

В: Можно ли производить горячую замену модуля при включенной системе Mark V?

О: Нет. DS200TBQBG1AAA не предназначен для горячей замены. Для предотвращения коротких замыканий на шине задней панели и повреждения регистров ввода-вывода при установке или снятии модуля необходимо отключить питание стойки.

В: Какие требования предъявляются к экранированию выходных разъемов JAA?

О: Все полевые кабели, подключаемые к клеммам JAA, должны быть экранированными витой парой. Экран следует заземлять только на стороне шкафа контроллера, чтобы избежать токов петли заземления, которые могут вносить помехи в цепи 4-20 мА.

Руководство по установке на объекте

1. Перед началом установки убедитесь, что питание ядра R5 отключено.
2. Проверьте, что монтажная поверхность внутри ядра R5 свободна от металлических частиц, чтобы избежать коротких замыканий на задней стороне печатной платы.
3. Совместите модуль с направляющими слота и аккуратно вставьте разъем 3PL в разъем задней панели без излишнего усилия.
4. Закрепите модуль с помощью предусмотренных точек крепления корпуса для обеспечения виброустойчивости во время работы.
5. Подключите полевые кабели к клеммам JAA, убедившись, что отдельные жилы полностью зафиксированы в клеммных колодках, чтобы избежать прерывистого сигнала.
6. Перед запуском системы проверьте сопротивление цепей 4-20 мА, чтобы оно соответствовало допустимому диапазону работы процессора ввода-вывода Mark V.
