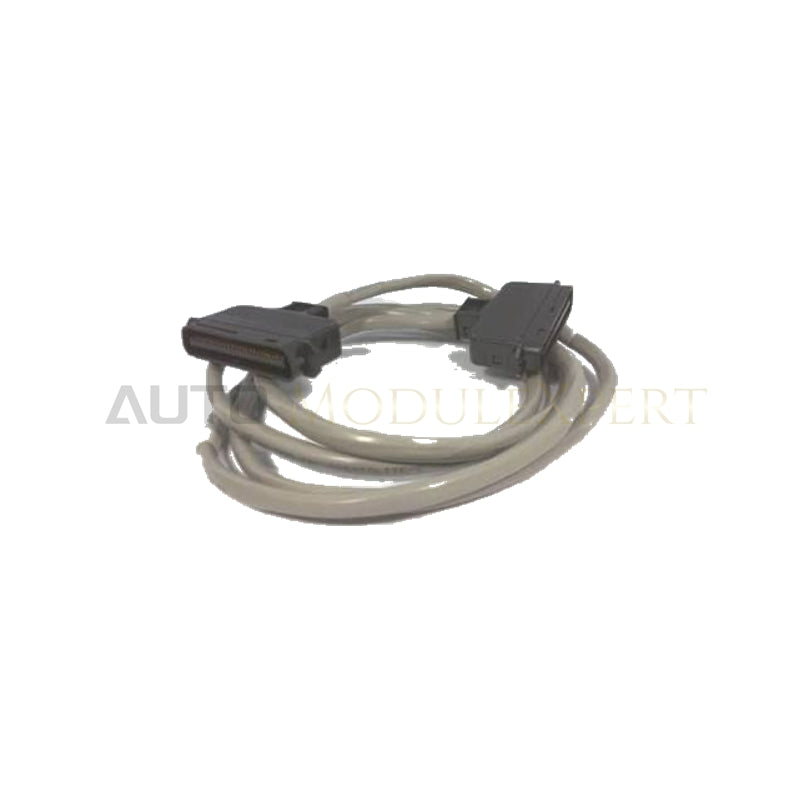

Кабели FTA Honeywell 51201420-002 для Experion PKS

Honeywell 51201420-002, также каталогизированный как кабель сборки оконечной заделки полевых цепей 51201420-002, представляет собой специализированный аппаратный компонент для физических сигнальных соединений в сетевых платформах Honeywell Universal Control Network (UCN). Этот неэкранированный кабель сборки оконечной заделки полевых цепей (FTA) длиной 2 метра обеспечивает прямые соединения «точка-точка» между панелями оконечной заделки полевых цепей и картами обработки ввода-вывода. При массе 0,45 кг сборка сохраняет целостность физических проводников на участках прокладки с высокой плотностью в шкафах управления Experion PKS и TDC 3000.

Технические характеристики

Технологическое управление DCS и межсоединение сигналов

Пассивный кабель FTA передает низковольтные аналоговые и дискретные сигналы между сборками оконечной заделки полевых цепей и процессорами ввода-вывода в топологиях управления 4-20 mA HART и цифровых систем. Геометрия внутренних проводников сохраняет параметры межканальной изоляции, снижая перекрестные помехи между соседними сигнальными линиями. Встроенные элементы разгрузки от натяжения и прочные материалы внешней оболочки поддерживают стабильное электрическое контактное сопротивление при промышленных рабочих температурах от 0 до 60 °C.

Часто задаваемые вопросы

В: Потребляет ли эта кабельная сборка рабочий ток от объединительной платы ввода-вывода или источника питания полевых цепей?

О: Нет, кабель полностью выполняет функцию пассивного медного соединения и не потребляет рабочий ток от системной объединительной платы или внешних источников питания полевых цепей.

В: Как прокладывать неэкранированные кабели FTA, чтобы предотвратить электромагнитные помехи?

О: Неэкранированные кабельные линии необходимо прокладывать в отдельных заземленных металлических трубах или предназначенных для этого кабельных лотках, обеспечивая зазор не менее 300 мм от высоковольтных линий питания переменного тока.

Рекомендации по монтажу на объекте

Перед монтажом осмотрите контакты разъема кабеля и фиксирующие защелки, чтобы убедиться в отсутствии физических деформаций или загрязнений на контактных поверхностях. Совместите головку кабеля с гнездом FTA и плотно надавите, пока обе боковые фиксирующие защелки надежно не встанут на место. При прокладке в шкафу не допускайте превышения минимального радиуса изгиба кабеля 50 мм, чтобы предотвратить усталостное разрушение внутренних проводников. Прокладывайте низковольтные неэкранированные сигнальные линии отдельно от силовых распределительных линий и проводов приводов с переменной частотой, обеспечивая минимальный зазор 300 мм.
