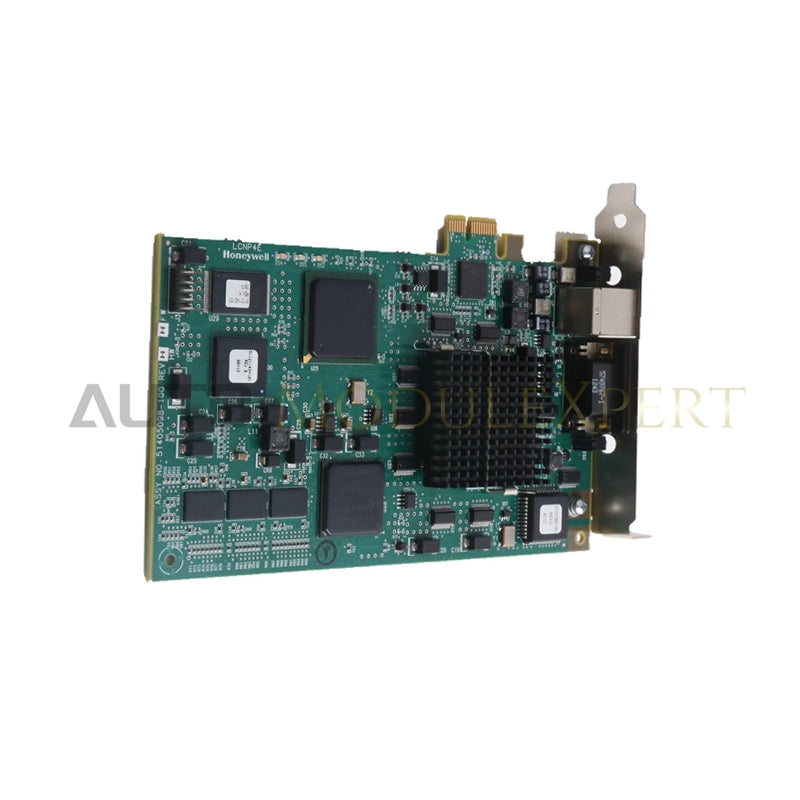

Honeywell 51400988-100 8100-9056-01/E плата сетевого интерфейса DCS

Настроенная для высокоскоростной передачи данных на платформах Honeywell DCS, Honeywell 51400988-100 (8100-9056-01/E плата интерфейса технологической сети) обеспечивает непосредственную физическую и электрическую реализацию обмена данными управления в реальном времени в различных топологиях полевых сетей.

Технические характеристики оборудования

Протокол токовой петли 4-20 мА HART и межканальная изоляция

Промышленные сети DCS требуют изоляции плат интерфейса связи для сохранения целостности сигналов в сложных контурах управления. В Honeywell 51400988-100 предусмотрена межканальная изоляция, отделяющая логику сети от наведённых в полевых цепях электрических импульсов и разности потенциалов земли. Такое физическое разделение предотвращает проникновение высокочастотных сетевых помех в соседние линии протокола токовой петли 4-20 мА HART или чувствительные каналы передачи данных по объединительной плате.

Часто задаваемые вопросы

В: Как плата PNI 8100-9056-01/E обрабатывает маршрутизацию двух протоколов в промышленных сетях Ethernet?

О: Интегрированные контроллеры связи одновременно обрабатывают трафик Ethernet/IP и Modbus TCP через физический сетевой интерфейс, направляя сформированные пакеты управления системному процессору без увеличения времени цикла.

В: Какие этапы установки предотвращают искажение данных электрическими помехами на плате PNI?

О: Убедитесь, что лицевая панель платы плотно зафиксирована защёлками на раме шасси для обеспечения непрерывности защитного заземления. Прокладывайте высокоскоростные сетевые кабели в отдельных кабель-каналах вдали от высоковольтных линий переменного тока и кабелей ПЧ, подключая экраны всех кабелей к защитному заземлению в одной точке ввода в шкаф.

Рекомендации по установке в полевых условиях

Плотно вставьте плату PNI по направляющим каналам в предназначенный для неё слот шасси. Затяните фиксирующие винты, чтобы закрепить переднюю панель и обеспечить низкоомный контакт защитного заземления с рамой шкафа.

Перед подачей питания на стойку подключите отдельную медную заземляющую ленту от рамы корпуса к главной шине защитного заземления предприятия. Прокладывайте все сетевые кабели Ethernet через отдельные кабельные трассы, отделённые от силовых линий переменного тока и проводки управления реле. Подключите дренажные провода экранов кабелей к заземлению в единственной предусмотренной для этого точке у входа в шкаф, чтобы предотвратить возникновение циркулирующих токов заземления, способных нарушить сетевую связь.
