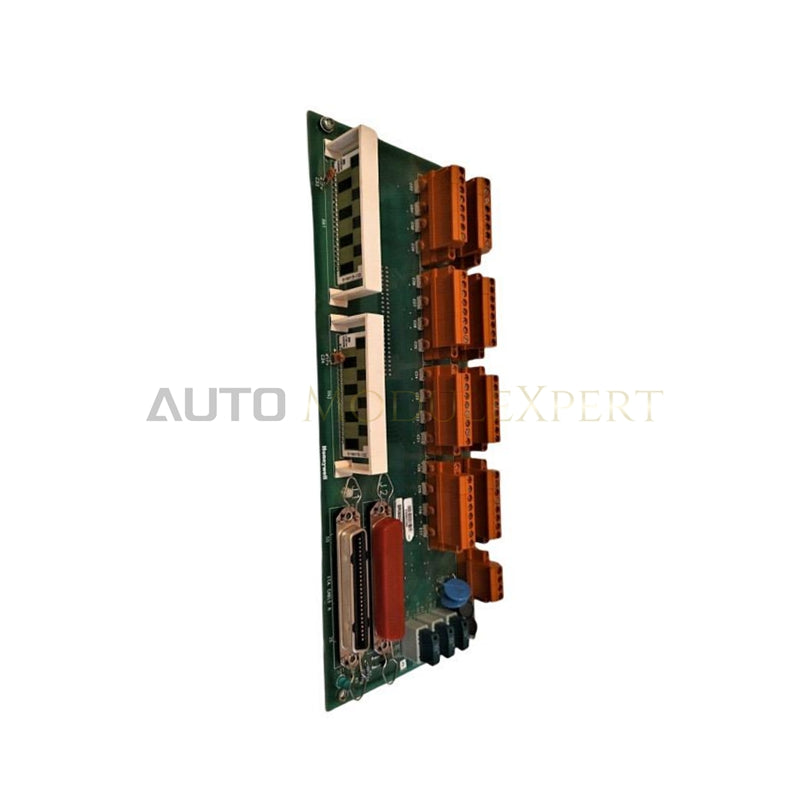

Honeywell MC-TDIY22 51204160-175, сборка оконечной заделки полевых дискретных входов

Разработанная для сбора дискретных полевых сигналов на платформах Honeywell Experion PKS и TDC 3000, Honeywell MC-TDIY22 51204160-175 (MC-TDIY22, сборка оконечной заделки полевых дискретных входов) обеспечивает прямое физическое и электрическое подключение.

Технические характеристики

Развязка каналов и обработка сигналов

Инженеры интегрируют этот модуль в цепи управления 24 VDC для сбора сигналов по 32 дискретным входным каналам. Оптические барьеры развязки защищают логические линии объединительной платы от контуров заземления и внешних переходных процессов напряжением до 1500 VDC. Сборка направляет сигналы датчиков и контактов переключателей непосредственно через подсхемы фильтрации помех, сохраняя детерминированность работы в условиях промышленного шума и предотвращая взаимные наводки между высокоплотными группами входных цепей.

Часто задаваемые вопросы

В: Какие требования к питанию полевой проводки предъявляются к этой сборке?

О: Технический персонал подаёт внешнее питание контура 24 VDC в диапазоне 15–30 VDC для питания сухих полевых контактов и 3-проводных датчиков приближения через пружинные клеммы.

В: Как модуль выполняет подавление дребезга полевых контактов при высокой скорости работы?

О: Аппаратные фильтрующие цепи на полевой стороне подавляют дребезг механических переключателей, обеспечивая время передачи сигнала менее 5 мс до передачи состояний входов активному процессору дискретных входов.

В: Могут ли инженеры выполнять горячее подключение и отключение полевых клемм во время работы системы?

О: Клеммные блоки полевой проводки допускают отключение под напряжением, однако перед удалением активных проводников сигналов 24 VDC технический персонал должен проверить токи контура и изолировать питание полевой цепи во избежание случайного срабатывания контактов.

Рекомендации по монтажу в полевых условиях

Технический персонал устанавливает шасси размера B на монтажный профиль шкафа и закрепляет раму стандартными крепёжными элементами. Затем монтажники подключают отдельные полевые проводники к пружинным клеммам, затягивая их с надлежащим моментом для обеспечения надёжного металлического контакта без чрезмерной затяжки.

Для обеспечения помехоустойчивости технический персонал прокладывает сигнальные провода отдельно от кабелепроводов переменного тока и силовых линий управления электродвигателями. Монтажники прокладывают многожильные экранированные кабели в предназначенных для них кабельных лотках и подключают дренажные провода экранов к главной шине сигнального заземления внутри корпуса. Провода дренажа со стороны полевого оборудования оставляют незаземлёнными, чтобы предотвратить токи в контурах заземления, и проверяют, что заземляющие перемычки шкафа обеспечивают прямой металлический контакт с рамой для соответствия требованиям CE.
