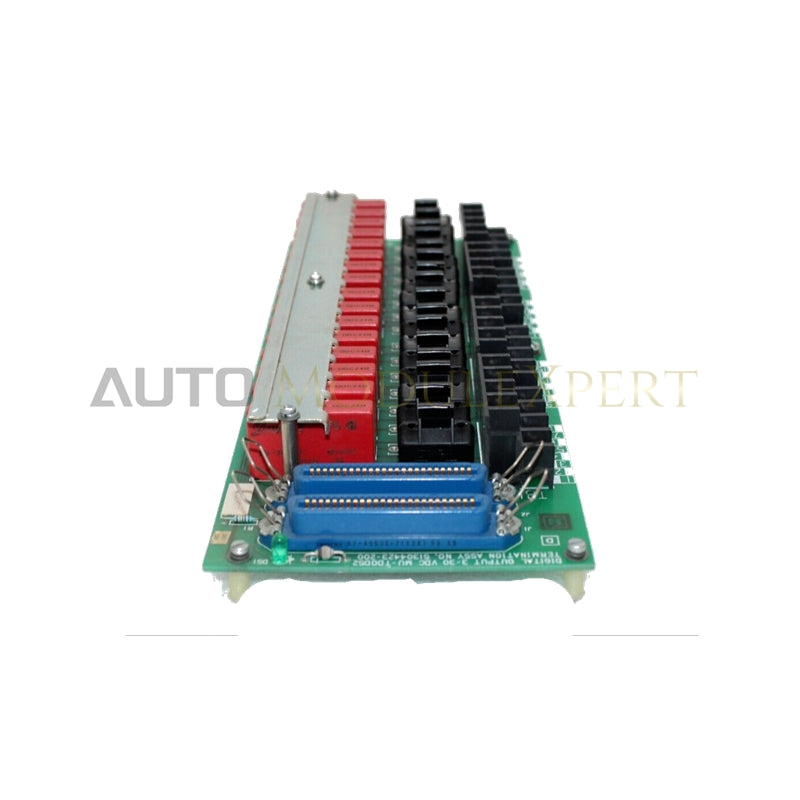

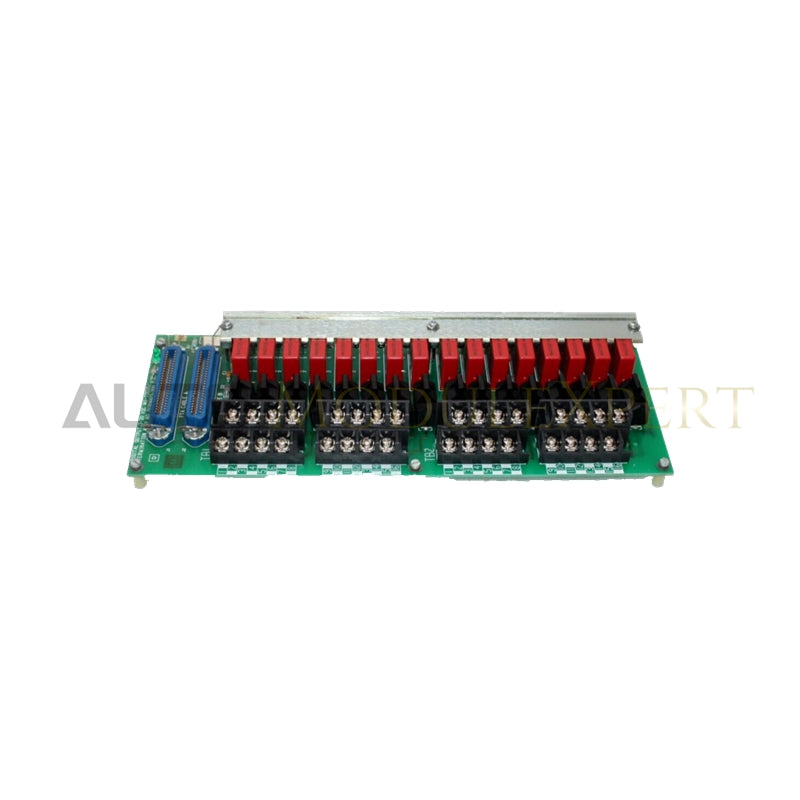

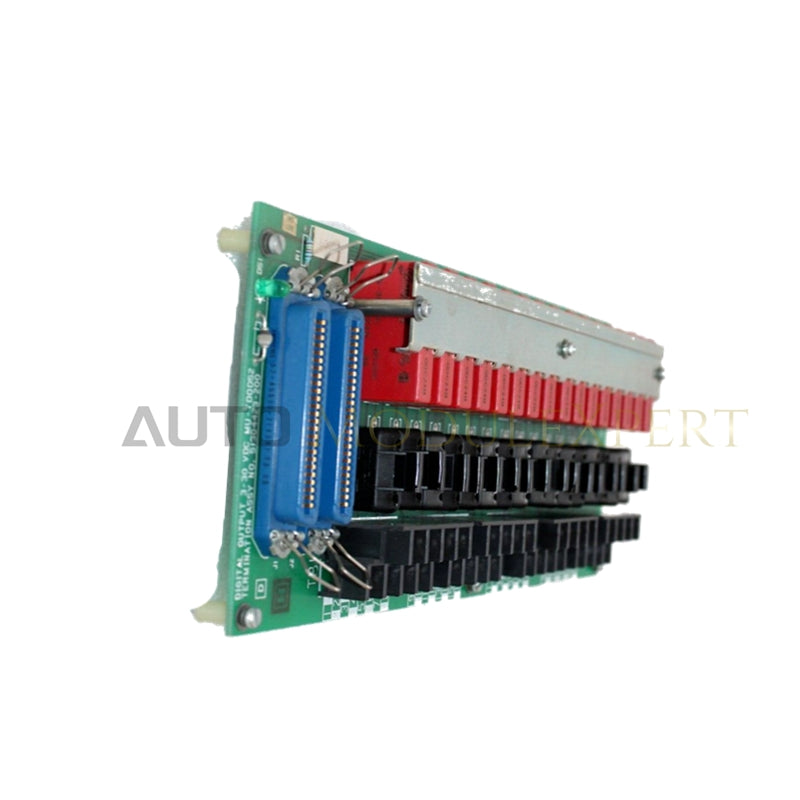

Honeywell MU-TDOD52 51304423-200 - модули цифровых выходов

Honeywell MU-TDOD52 51304423-200, также каталогизируемый как MU-TDOD52, представляет собой специализированный аппаратный компонент для дискретного переключения высокой плотности в системах Honeywell Experion PKS и TDC 3000. Он управляет полевыми устройствами, включая соленоиды, реле и исполнительные механизмы, через 32 изолированных выходных канала с номинальным рабочим напряжением 24 VDC. Встроенные барьеры оптической развязки и схемы подавления импульсных перенапряжений изолируют логику управления системы от электрических переходных процессов и напряжений обратного выброса на стороне поля.

Технические характеристики оборудования

Управление технологическим процессом DCS и переключение цифровых выходов

Модуль обеспечивает непосредственное физическое управление конечными элементами посредством логики переключения выходов 24 VDC. Внутренние сети межканальной изоляции предотвращают распространение контуров заземления между полевыми нагрузками и блоками обработки на объединительной плате. Аппаратные средства подавления переходных перенапряжений ограничивают скачки индуктивного напряжения, возникающие при обесточивании катушек соленоидов или реле. Светодиодные индикаторы состояния в реальном времени отображают состояние каналов и неисправности, обеспечивая быструю проверку на месте без прерывания работы контура управления.

Часто задаваемые вопросы

В: Как модуль защищает внутренние логические цепи DCS от переходных процессов, создаваемых индуктивной нагрузкой?

О: Встроенные диоды защиты от импульсных перенапряжений и барьеры оптической развязки подавляют высоковольтные выбросы обратного хода, возникающие при обесточивании полевых соленоидов или катушек реле.

В: Какой источник питания подает напряжение на цифровые выходные каналы 24 VDC?

О: Питание на полевые выходные каналы подается от внешнего двухрезервированного источника питания 24 VDC, подключенного непосредственно к силовым клеммам сборки.

Рекомендации по монтажу на объекте

Перед подключением или отключением клемм полевой проводки на сборке отключите все источники питания полевых цепей 24 VDC. Снимите изоляцию с полевых проводников на длину 7 mm и надежно зажмите их в винтовых клеммах, убедившись, что отдельные жилы не выступают за пределы корпуса клеммы. Для подавления перекрестных помех прокладывайте кабели полевых выходов на расстоянии не менее 300 mm от чувствительной аналоговой проводки с высоким уровнем сигнала и кабелей распределения питания переменного тока. Подключайте дренажные провода экранов кабелей непосредственно к главной шине заземления шкафа для обеспечения эффективного заземления.
