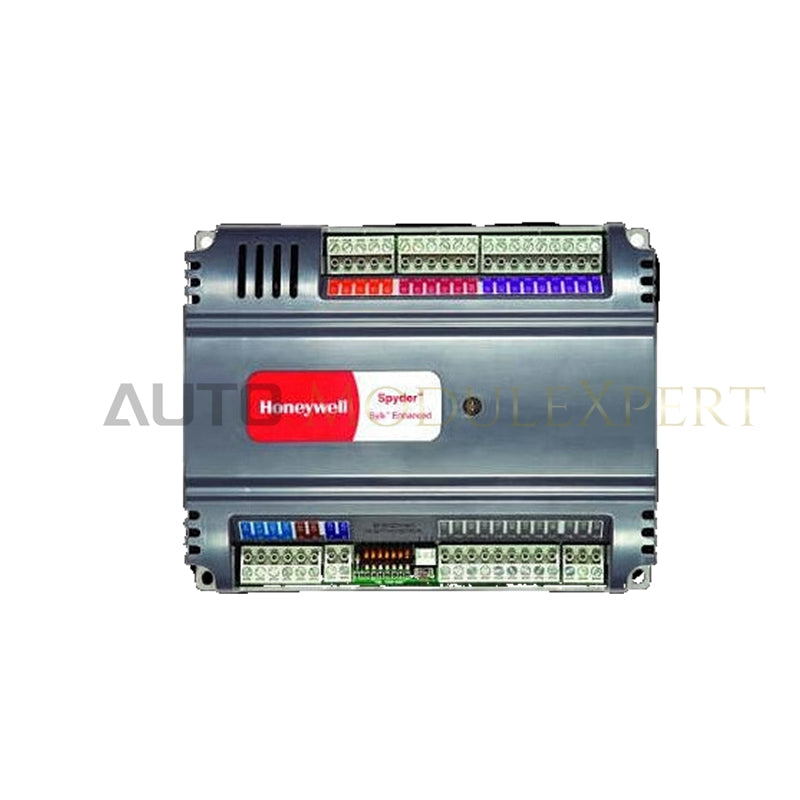

Программируемые контроллеры Honeywell PUB6438S Spyder BACnet

Honeywell PUB6438S, также каталогизируемый как программируемый автономный контроллер PUB6438S, представляет собой специализированный аппаратный компонент для выполнения последовательностей управления автономными системами HVAC в сетях автоматизации зданий BACnet MS/TP. Обмениваясь данными через физический уровень EIA-485, контроллер выполняет детерминированную логику, скомпилированную с помощью платформы NiagaraAX, для управления крышными установками, тепловыми насосами и фанкойлами. В аппаратную часть встроен выделенный интерфейс шины Sylk для питания и опроса двухпроводных настенных модулей, а также аналоговые входы, аналоговые выходы и цифровые выходы на симисторах, подключаемые через съемные клеммные колодки.

Технические характеристики

Взаимное подключение сигналов DCS и автоматизации зданий

Контроллер обрабатывает телеметрию полевых датчиков и управляет аналоговыми выходными цепями и цепями выходов на симисторах с использованием стандартизированных процедур обмена данными BACnet MS/TP. Встроенные цепи согласования сигналов изолируют аналоговые выходы 0-10 VDC или 4-20 mA на стороне полевых устройств от внутренних микропроцессоров, поддерживая низкий коэффициент общих гармонических искажений в контурах управления приводами. Алгоритмы компенсации холодного спая (CJC) непрерывно работают в цепях температурных входов, обеспечивая стабильное преобразование технологической переменной при колебаниях температуры внутри шкафа от -40 до 65 °C.

Часто задаваемые вопросы

В: Как встроенный интерфейс шины Sylk обменивается данными с настенными полевыми модулями?

О: Не чувствительная к полярности двухпроводная шина Sylk одновременно передает питание и цифровые данные совместимым настенным датчикам, упрощая монтаж полевой проводки.

В: Какие меры предосторожности необходимо соблюдать при питании 8 цифровых выходов на симисторах от источника переменного тока?

О: Выходы на симисторах переключают только напряжение переменного тока (номинально 24 VAC) и требуют общего вывода трансформатора, чтобы предотвратить неправильное согласование фаз или непрерывную утечку тока через подключенные реле.

Рекомендации по монтажу

Надежно установите контроллер на DIN-рейку 35 мм или непосредственно на стенку корпуса шкафа с помощью предусмотренных монтажных отверстий. Перед подключением проводов снимите клеммные колодки, чтобы предотвратить случайную механическую нагрузку на внутреннюю печатную плату в сборе. Прокладывайте сетевые кабели EIA-485 BACnet MS/TP по схеме «шлейф», устанавливая оконечные резисторы сопротивлением 120 Ohm на физических концах сегмента. Подключайте экран коммуникационного кабеля непосредственно к заземлению только в одной точке, чтобы избежать циркулирующих разностей потенциалов земли.
