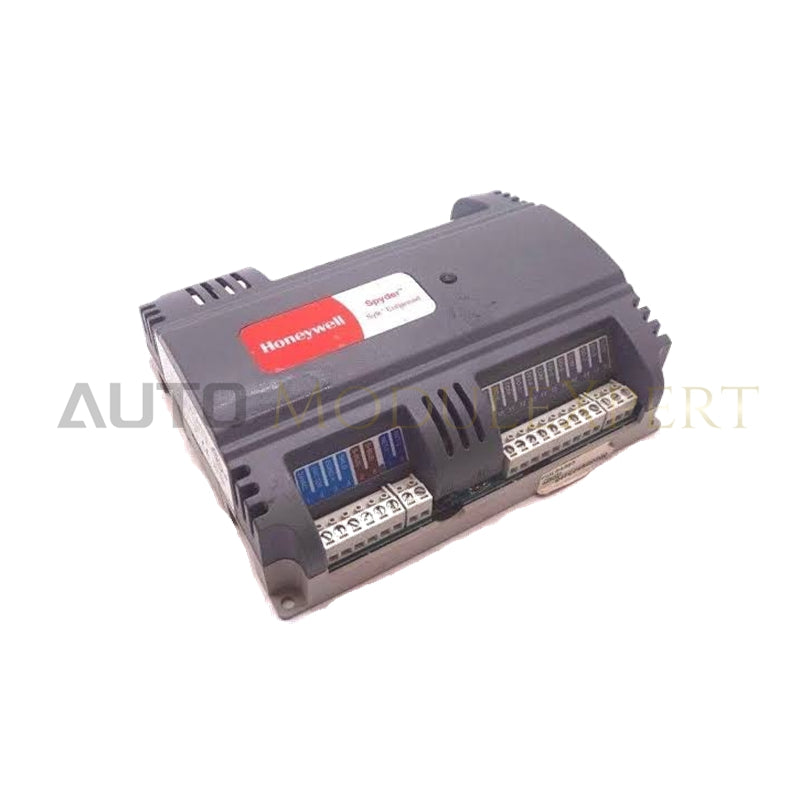

Honeywell PUL6438S Spyder Classic LonWorks — автономный контроллер

Honeywell PUL6438S, также каталогизированный как программируемый автономный Lon-контроллер PUL6438S, представляет собой специализированный аппаратный компонент для непосредственного переключения оборудования и управления модулируемыми полевыми устройствами в сетях LonWorks.

Технические характеристики

Управление технологическими процессами и приборы DCS

Модуль подключается к открытым сетям LonWorks через встроенный трансивер FTT-10A, обеспечивая надежную передачу данных со скоростью 78 кбит/с при гибкой топологии сети. Каждый аналоговый канал имеет гальваническую развязку и настраиваемые диапазоны выходного сигнала (0-10 VDC или 4-20 мА) для непосредственного управления модулируемыми клапанными приводами. Универсальные входные каналы оснащены специализированной схемой масштабирования сигнала, что обеспечивает беспроблемное подключение датчиков температуры, преобразователей давления и передатчиков с протоколом токовой петли 4-20 мА HART. Встроенная система обработки непрерывно пересчитывает поправки компенсации температуры холодного спая (CJC) для подключенных термодатчиков, сохраняя точность петли при значительных изменениях рабочей температуры (от -40 градусов C до 65,5 градусов C).

Часто задаваемые вопросы

В: Какие ограничения электрической нагрузки действуют для встроенных дискретных выходов на симисторах?

О: Каждый из 8 дискретных выходных каналов на симисторах поддерживает непрерывный коммутируемый ток от 25 мА до 500 мА при 24 VAC. Симисторы выдерживают кратковременные пусковые токи до 800 мА продолжительностью не более 60 мс при включении индуктивной нагрузки.

В: Как контроллер обеспечивает питание внешних полевых датчиков?

О: В аппаратуре предусмотрен отдельный выходной клеммный контакт вспомогательного источника постоянного тока, обеспечивающий 20 VDC +/- 10 процентов при максимальном токе 75 мА. Полевые специалисты могут использовать этот встроенный источник питания для непосредственного питания активных 2-проводных токовых петель передатчиков.

В: Какую топологию сетевой проводки поддерживает интерфейс LonWorks?

О: Встроенный трансивер FTT-10A поддерживает схемы проводки со свободной топологией, включая звезду, шину, кольцо и смешанные конфигурации с использованием экранированного кабеля на витой паре со скоростью 78 кбит/с.

Рекомендации по монтажу на объекте

Установите модуль на стандартную DIN-рейку 35 мм или закрепите его непосредственно на задней панели шкафа с помощью встроенных отверстий для панельного монтажа. Подключайте полевую проводку через съемные клеммные колодки, обеспечивая использование экранированных проводников на витой паре для сигнальных линий. Подключайте дренажный провод каждого экрана строго к защитному заземлению панели в одной точке, чтобы предотвратить появление помех от контуров заземления, способных исказить низкоуровневые аналоговые измерения.

Следите за тем, чтобы распределительные цепи высокого напряжения переменного тока были физически отделены от каналов низковольтной сигнальной проводки внутри панели. Обеспечьте не менее 5 полных зацеплений резьбы NPT на всех фитингах жестких металлических трубопроводов, входящих в полевой шкаф. Перед подачей питания на контроллер убедитесь, что напряжение питания находится в рабочем диапазоне от 20 VAC до 30 VAC.
