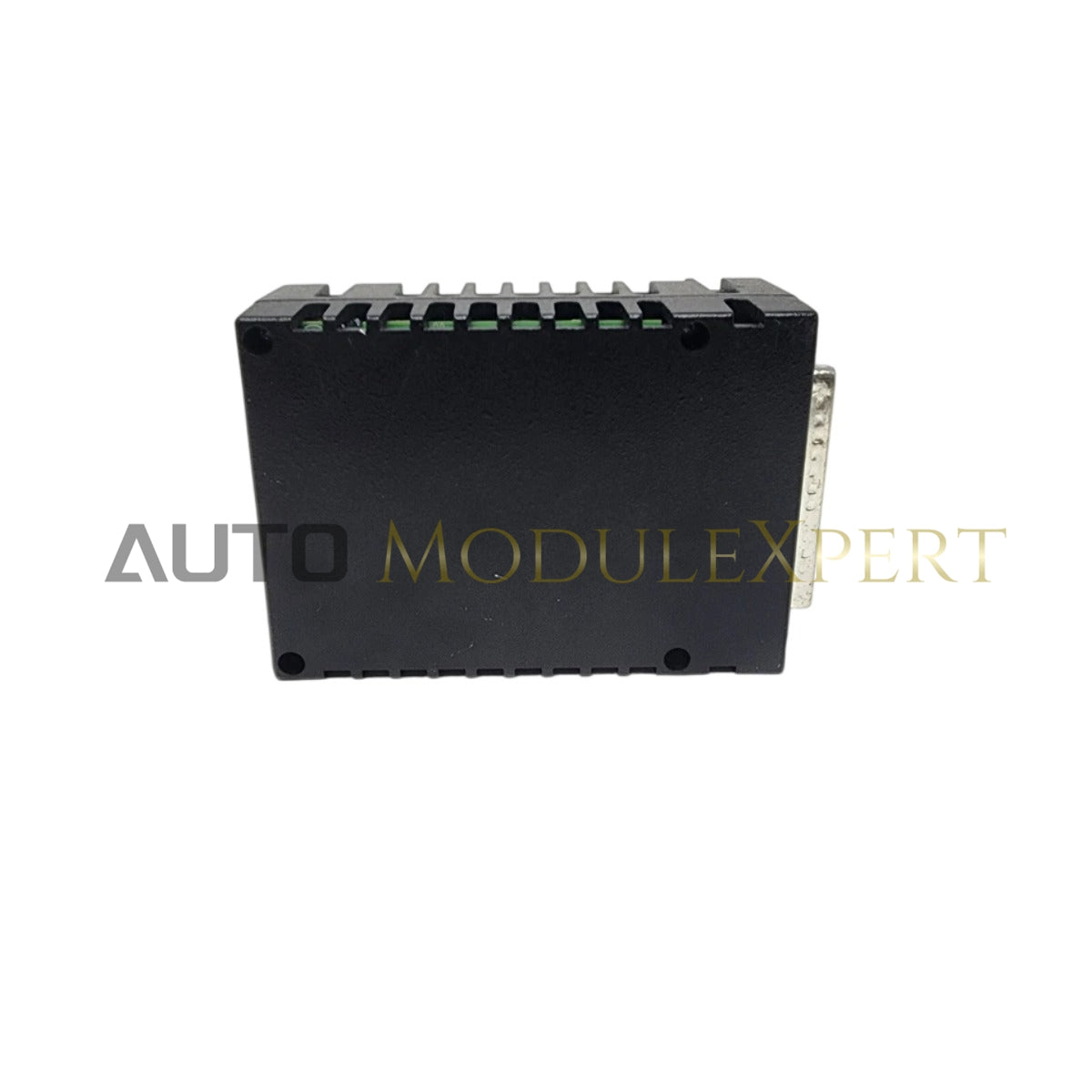

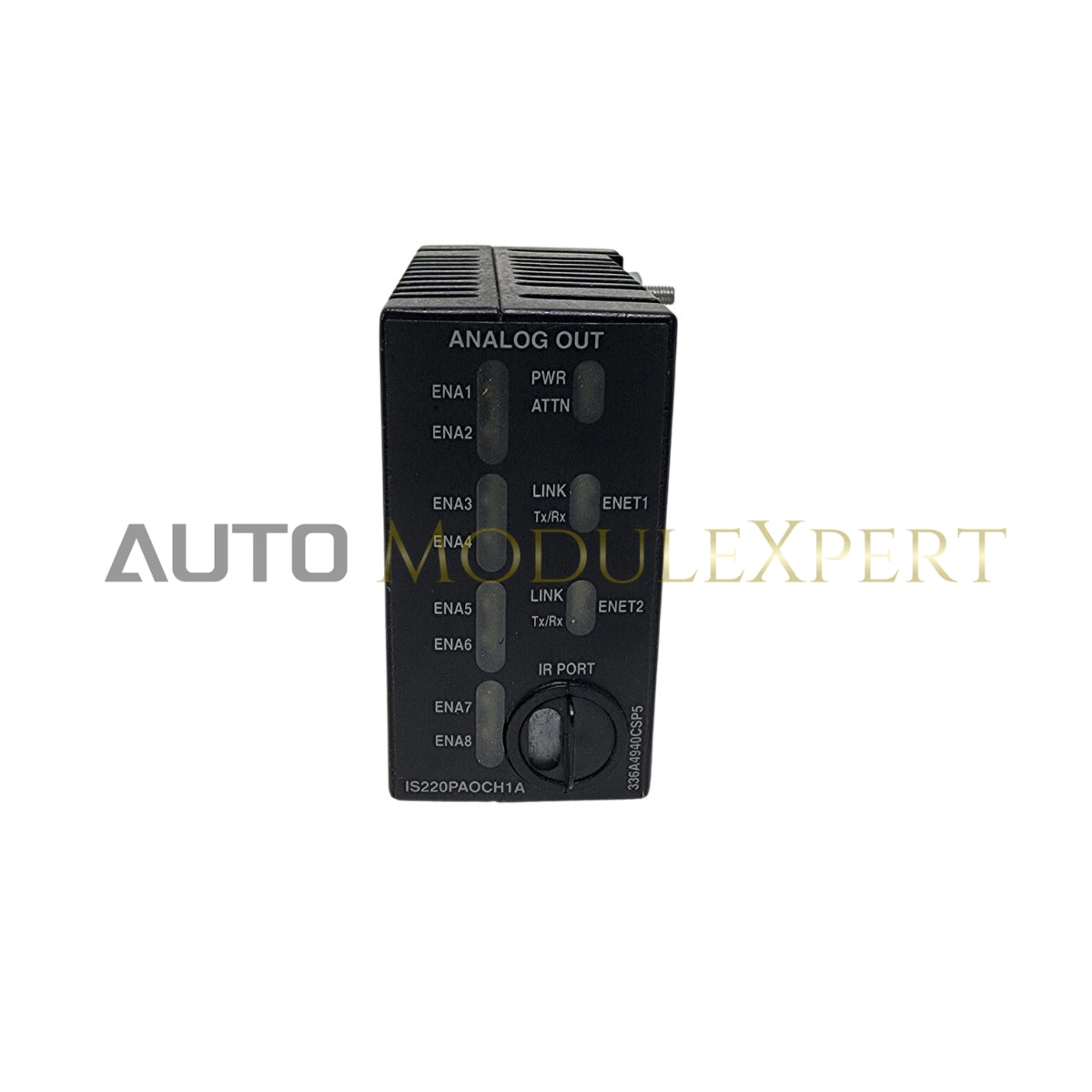

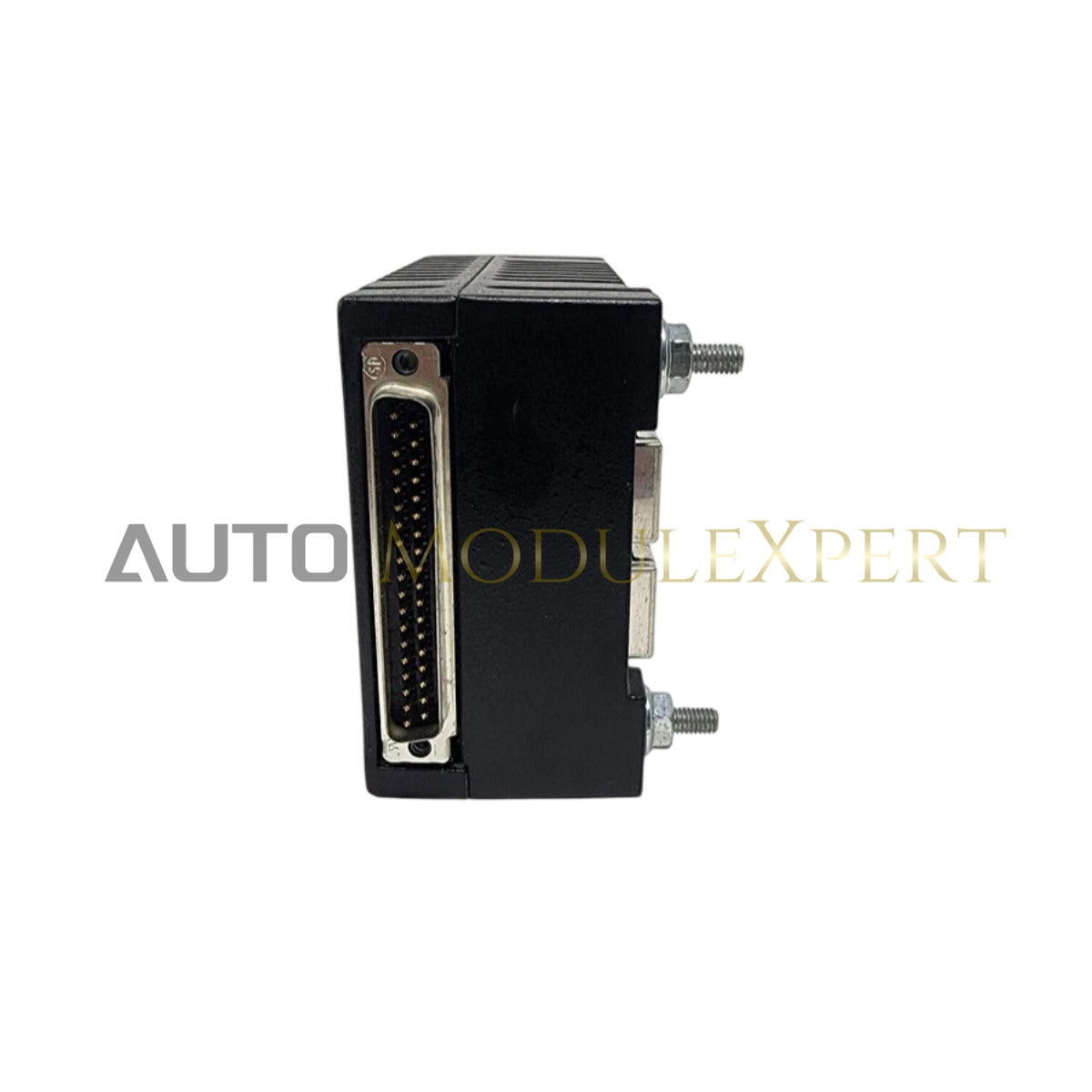

GE IS220PAOCH1A, также известный как IS220PAOC Analog I/O Pack, представляет собой специализированный аппаратный компонент для высокоемкой обработки аналоговых сигналов и выполнения управления контурами в системах управления турбинами Mark VIe.

Технические характеристики оборудования

Прошивка и связь с шиной задней панели

IS220PAOCH1A интегрируется с процессором ввода-вывода Mark VIe через высокоскоростную Ethernet-шину задней панели. Этот модуль поддерживает детерминированное управление выходом, обеспечивая обработку сигналов для исполнительных механизмов с номиналом 200 мА в пределах калиброванных временных окон. Совместимость прошивки flash обеспечивается основным контроллером, требующим периодической проверки соответствия версии пакета ввода-вывода версии аппаратного обеспечения терминальной платы. Внутренняя схема пакета обеспечивает масштабирование плотности ввода-вывода, позволяя централизованно управлять аналоговыми контурами с высоким током в сети управления турбиной.

Часто задаваемые вопросы

В: Можно ли заменять этот модуль «на горячую» при активной системе управления турбиной?

О: Да, платформа Mark VIe поддерживает горячую замену пакета ввода-вывода IS220PAOCH1A. Убедитесь, что соответствующая терминальная плата надежно закреплена, а заменяемый пакет настроен для конкретного слота, чтобы избежать конфликтов адресов или логических ошибок.

В: Какие риски связаны с выходным током 200 мА?

О: Высокая токовая нагрузка требует тщательного выбора полевых кабелей для минимизации падения напряжения. Убедитесь, что общее сопротивление контура находится в допустимых пределах для пакета ввода-вывода, чтобы сохранить линейность сигнала и предотвратить тепловую перегрузку выходных драйверов.

Руководство по монтажу на объекте

• Проверьте правильность установки пакета ввода-вывода на терминальную плату для надежного контакта с Ethernet- и силовыми контактами.
• Убедитесь, что питание 24 В постоянного тока на терминальной плате находится в требуемом диапазоне перед установкой пакета.
• Используйте правильные методы заземления всех экранов полевых проводов для минимизации электромагнитных помех на аналоговых сигнальных линиях.
• Обеспечьте затяжку всех клеммных соединений в соответствии с техническими требованиями, чтобы избежать локального перегрева в точках подключения, особенно учитывая высокотоковый характер модуля с выходом 200 мА.
• После установки выполните диагностическую проверку в программном обеспечении управления, чтобы подтвердить корректность статуса модуля и значений сигналов, передаваемых процессору.
