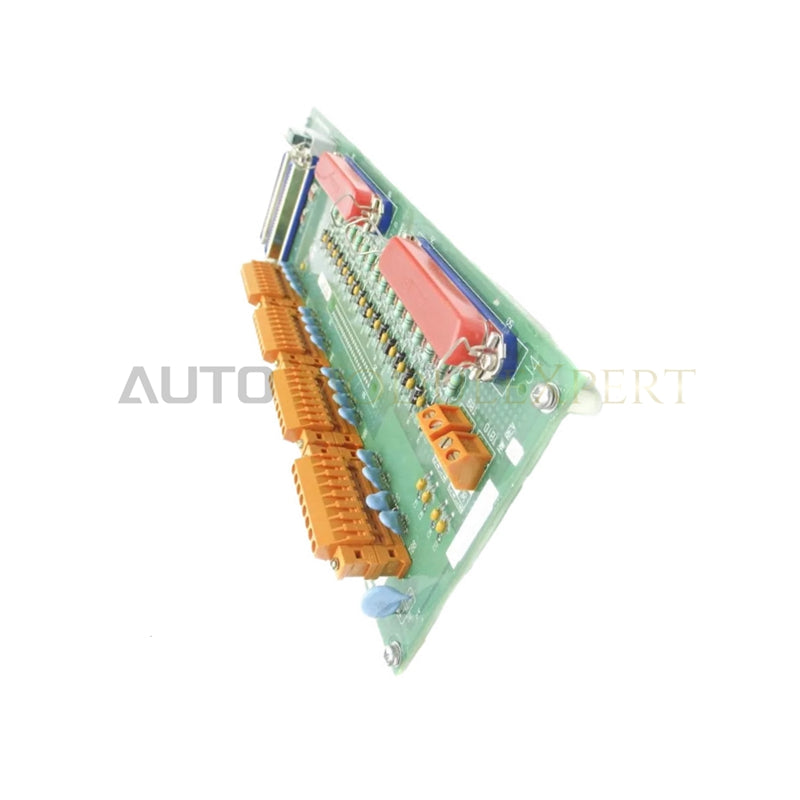

Honeywell MC-TAOY22 80366481-175: сборка оконечного подключения аналоговых выходов в полевых цепях

Honeywell MC-TAOY22 80366481-175, также представленная в каталогах как сборка оконечного подключения аналоговых выходов в полевых цепях (FTA) MC-TAOY22, представляет собой специализированный аппаратный компонент для распределения аналоговых сигналов по 16 каналам в платформах Honeywell Experion PKS и TDC 3000.

Технические характеристики

Управление технологическим процессом и изоляция каналов

Инженеры интегрируют устройство для обработки сигналов протокола токовой петли 4-20 мА HART по 16 независимым каналам. Внутренняя конструкция включает схемы компенсации температуры холодного спая (CJC) и сети межканальной изоляции, предотвращающие дрейф сигнала на промышленных объектах с высоким уровнем помех. Конформное покрытие защищает расположенные под поверхностью проводники от коррозии, вызванной воздействием окружающих химических веществ, сохраняя целостность токовых петель, подключенных к основным регулирующим клапанам и полевым позиционерам, без ухудшения характеристик.

Часто задаваемые вопросы

В: Как система управляет переключением на резервный процессор ввода-вывода при отказе основного на этой сборке?

О: Плата оснащена физическими трассами двух шин, напрямую соединенными с резервными процессорами ввода-вывода. Если основной контроллер отключается, пассивная матрица аппаратуры направляет непрерывный управляющий сигнал в выходные петли без прерывания уровней полевых сигналов.

В: Каковы ограничения по нагрузке тока шины объединительной платы при работе нескольких каналов?

О: Сборка потребляет до 2,4 W при полной нагрузке 16 каналов по 20 мА, получая питание управления непосредственно через интерфейсный кабель системного ввода-вывода без необходимости в отдельных линиях локального питания.

В: Могут ли инженеры выполнять горячее подключение и отключение соединений полевой проводки при активном питании петли?

О: Технический персонал может безопасно отключать отдельные блоки компрессионных клемм во время работы системы. Однако перед удалением полевых проводов необходимо изолировать активные петли 4-20 мА, чтобы предотвратить кратковременные срабатывания полевых исполнительных механизмов.

Рекомендации по монтажу в полевых условиях

Технический персонал устанавливает шасси размера B на стандартные монтажные каналы шкафа с помощью стандартных крепежных элементов. При физической установке полевые провода подключают к предназначенным для них компрессионным клеммам, затягивая их с требуемым усилием, чтобы надежно закрепить каждый проводник и не сорвать резьбу.

Для сохранения точности сигнала технический персонал прокладывает все витые пары кабелей 4-20 мА в изолированных кабельных лотках вдали от силовых проводов высоковольтных двигателей. Монтажники должны заземлить экраны отдельных кабелей на шине сигнального заземления шкафа, оставляя дренажные проводники экранов незаземленными на полевом конце, чтобы предотвратить образование токовых контуров заземления. Для соответствия требованиям CE технический персонал проверяет, что перемычки соединения экранов обеспечивают прямой металлический контакт с рамой шкафа.
