Модуль дискретного ввода Emerson 5X00499G01 Ovation

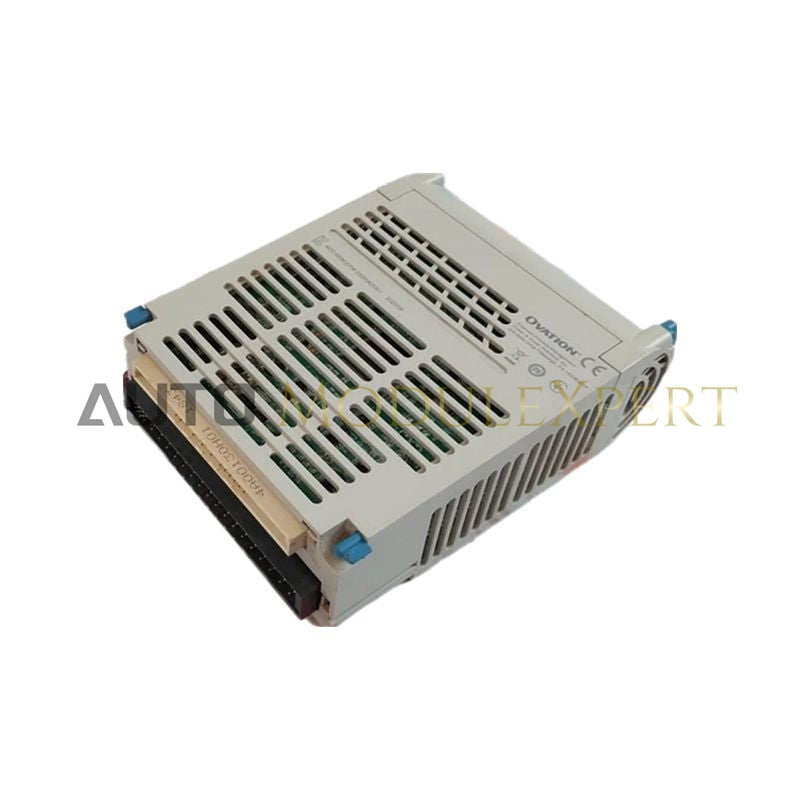

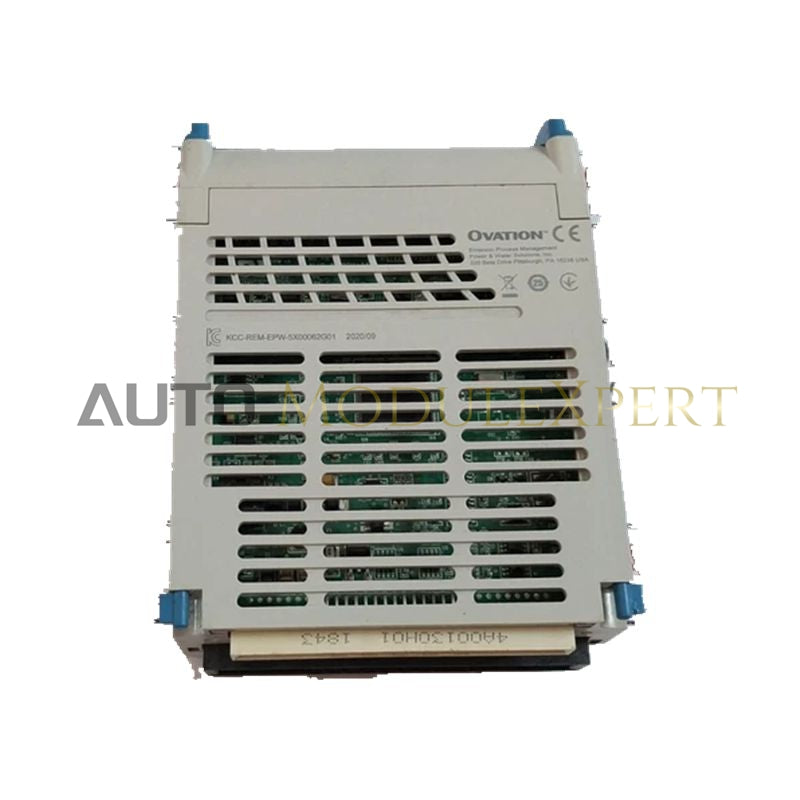

Emerson 5X00499G01, также зарегистрированный в каталогах как модуль дискретного ввода 5X00499G01, представляет собой специализированный аппаратный компонент для высокоплотного сбора дискретных сигналов в платформах системы управления Ovation. Модуль поддерживает до 32 несимметричных двоичных полевых каналов, принимая сигналы состояния от механических концевых выключателей, датчиков приближения и релейных контактов. Встроенная схема формирования сигналов оценивает состояния полевых контактов, преобразуя внешние коммутационные напряжения в логику цифровой шины для непосредственной передачи через объединительную плату локальной стойки.

Технические характеристики оборудования

Межканальная изоляция и диагностика цепей

В аппаратной архитектуре 5X00499G01 используются гальванические барьеры межканальной изоляции, блокирующие синфазные импульсные перенапряжения и разность потенциалов земли на клеммах полевой проводки. Массивы оптопар отделяют контуры высоковольтной полевой проводки от низковольтных внутренних логических компонентов, сохраняя целостность сигнала в условиях высокого уровня электромагнитных помех. Встроенные аппаратные фильтры подавляют дребезг контактов и электрические помехи в поступающих дискретных цепях 24 VDC. Логика мониторинга каналов непрерывно проверяет наличие питания цепей, обновляя встроенные регистры состояния для оповещения главного контроллера об обрыве провода или потере питания полевой цепи.

Часто задаваемые вопросы

В: Какую ёмкость по каналам обеспечивает один модуль 5X00499G01 для мониторинга полевых контактов?

О: Модуль содержит 32 дискретных несимметричных входных канала, предназначенных для обработки двоичных состояний контактов полевых устройств, питаемых от источника с номинальным напряжением 24 VDC.

В: Как модуль обрабатывает электрические помехи и переходные напряжения от полевых кабелей?

О: Встроенные оптические изоляционные барьеры защищают внутреннюю логику объединительной платы от высоковольтных переходных процессов в полевых цепях, а аппаратная RC-фильтрация ослабляет дребезг контактов и наведённые электромагнитные помехи на входных линиях.

В: Можно ли устанавливать или извлекать модуль 5X00499G01 при включённом питании стойки с объединительной платой?

О: Замена под напряжением должна выполняться в соответствии со стандартными процедурами технического обслуживания стоек Ovation; перед извлечением модуля из базового блока необходимо изолировать полевые клеммные колодки или безопасно отключить напряжение полевых контактов.

Рекомендации по установке в полевых условиях

Перед установкой или извлечением модуля 5X00499G01 отключите источники питания цепей и соблюдайте протоколы защиты от электростатического разряда. Вертикально задвиньте устройство в предназначенный для него слот базовой сборки Ovation до полного зацепления фиксирующих защёлок с разъёмами объединительной платы.

Прокладывайте дискретную сигнальную проводку отдельно от высоковольтных кабелей переменного тока и каналов с силовыми кабелями двигателей внутри кабельных каналов шкафа. Подключайте общие экраны кабелей непосредственно к шине защитного заземления (PE) шкафа с помощью заземляющих хомутов с низким импедансом, обеспечивая сопротивление заземляющего соединения менее 1 Ohm для максимального подавления электромагнитных помех.
