Описание продукта

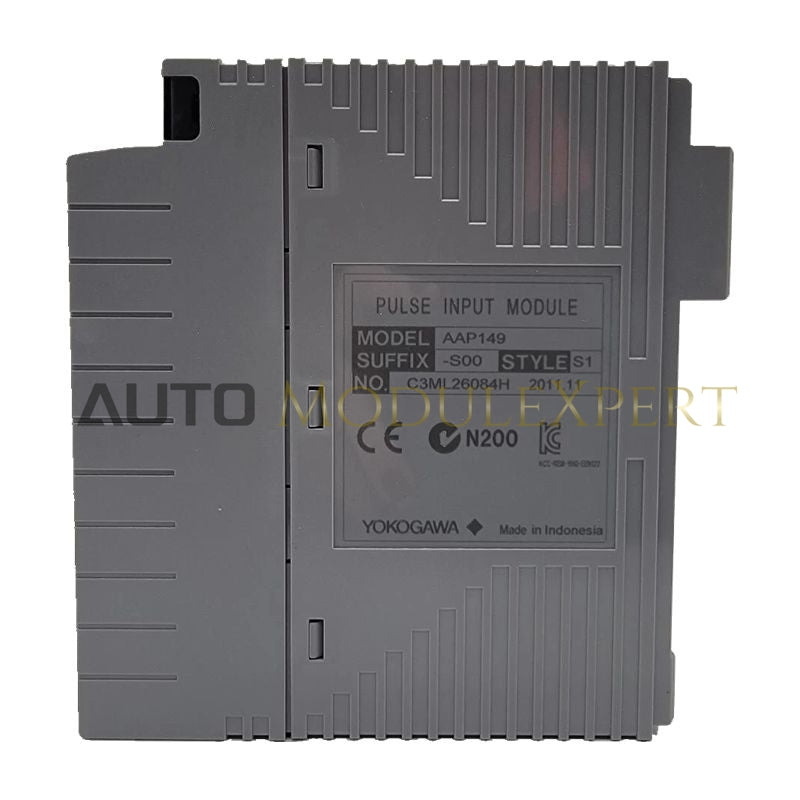

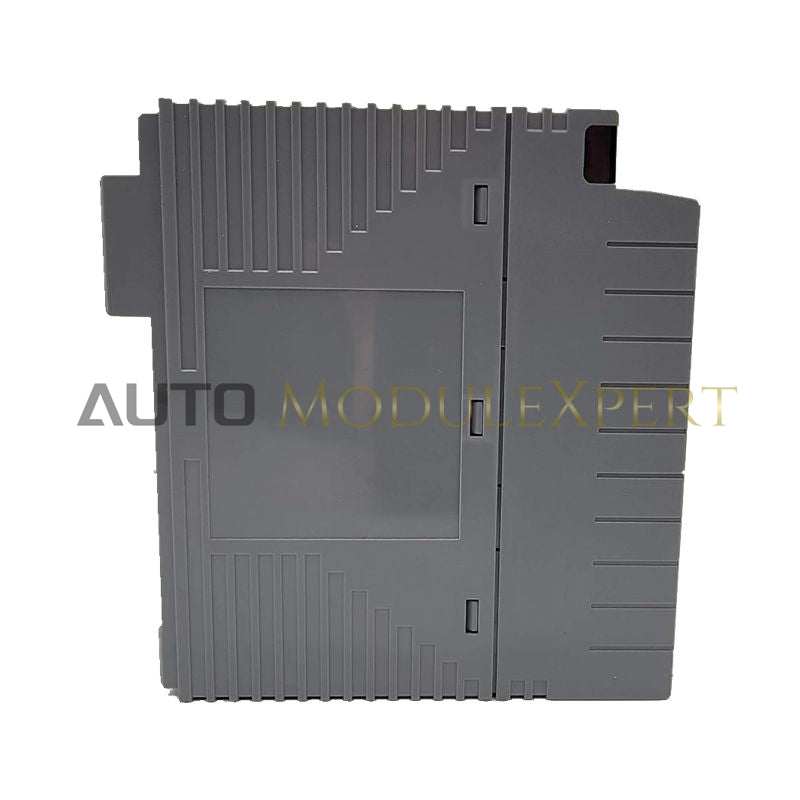

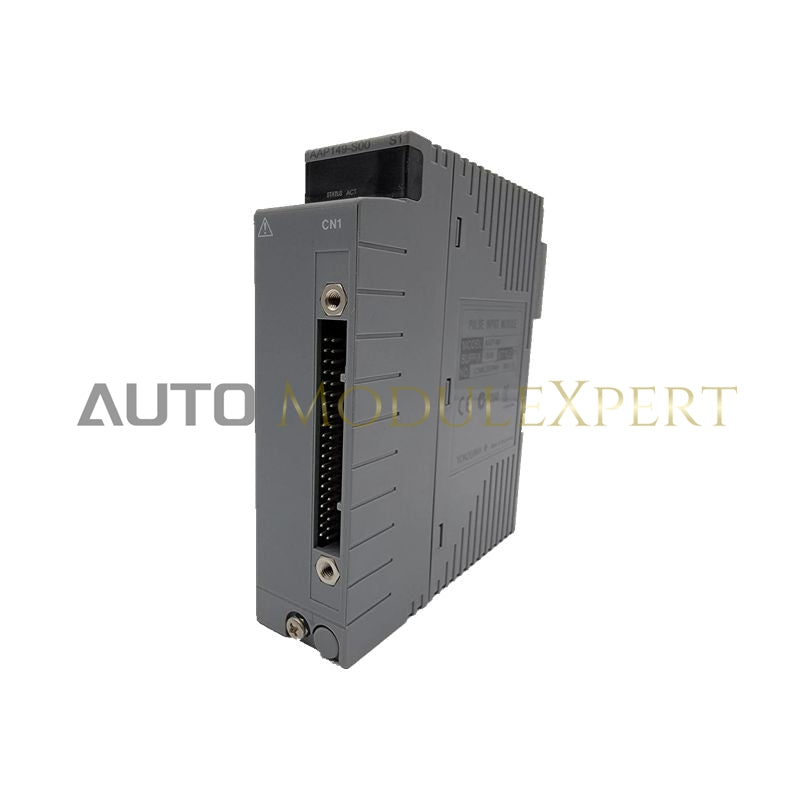

AAP149-S50 — это модуль ввода импульсов высокой плотности, разработанный для платформы CENTUM VP компании Yokogawa Electric Corporation.
В отличие от стандартных модулей аналогового ввода, AAP149-S50 предназначен для приёма импульсных сигналов от полевых приборов, таких как:
-
турбинные расходомеры
-
тахометры
-
счётчики электроэнергии
-
датчики вращающегося оборудования
Модуль преобразует сигналы на основе частоты в инженерные величины (счёт, частота или состояние) для точного контроля и суммирования в Полевой Контрольной Станции (FCS).
С 16 изолированными каналами AAP149-S50 обеспечивает высокую помехоустойчивость и стабильную работу в тяжёлых промышленных условиях. Он поддерживает несколько типов импульсных сигналов, что делает его универсальным решением для измерения расхода и определения скорости.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Количество каналов | 16 изолированных каналов ввода импульсов |
| Диапазон входного сигнала | 0 до 10 кГц (максимальная частота) |
| Типы входов | Сухой контакт, импульс напряжения, транзисторный контакт |
| Минимальная ширина импульса | 50 мкс (включение и выключение) |
| Входное сопротивление | ≥ 10 кОм (для импульсов напряжения) |
| Изоляция | 500 В перем. тока (между каналами)500 В перем. тока (между каналом и системой) |
| Напряжение питания | 5 В постоянного тока внутренней шины (макс. 450 мА) |
| Преобразование сигнала | Значение счёта, значение частоты, изменение состояния |
| Подключение к клеммам | Прижимной зажим или кабель KS через клеммную колодку |
| Рабочая температура | от -20°C до 70°C окружающей среды |
Применение и интеграция в систему
AAP149-S50 широко используется в:
-
системах измерения расхода турбин
-
мониторинге скорости двигателей
-
учёте энергии
-
диагностике вращающегося оборудования
Обрабатывая высокоскоростной подсчёт импульсов на уровне модуля, он снижает нагрузку на процессор узлов ANB10 и ANB11, обеспечивая более быструю обработку данных и повышая эффективность системы.
Технические вопросы и ответы
Может ли этот модуль напрямую питать полевые датчики?
Нет. AAP149-S50 — пассивный приёмный модуль. Активные датчики, требующие питающего напряжения, должны использовать внешний источник питания.
Как осуществляется фильтрация сигнала?
Модуль оснащён встроенной цифровой фильтрацией для подавления дребезга контактов и электромагнитных помех, что обеспечивает точное и стабильное накопление импульсов.
