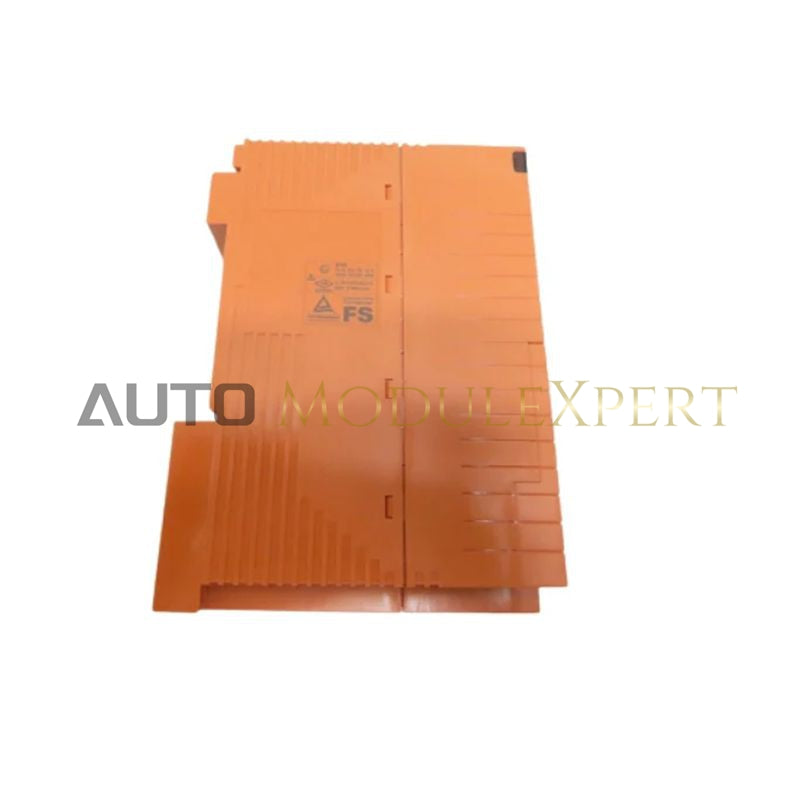

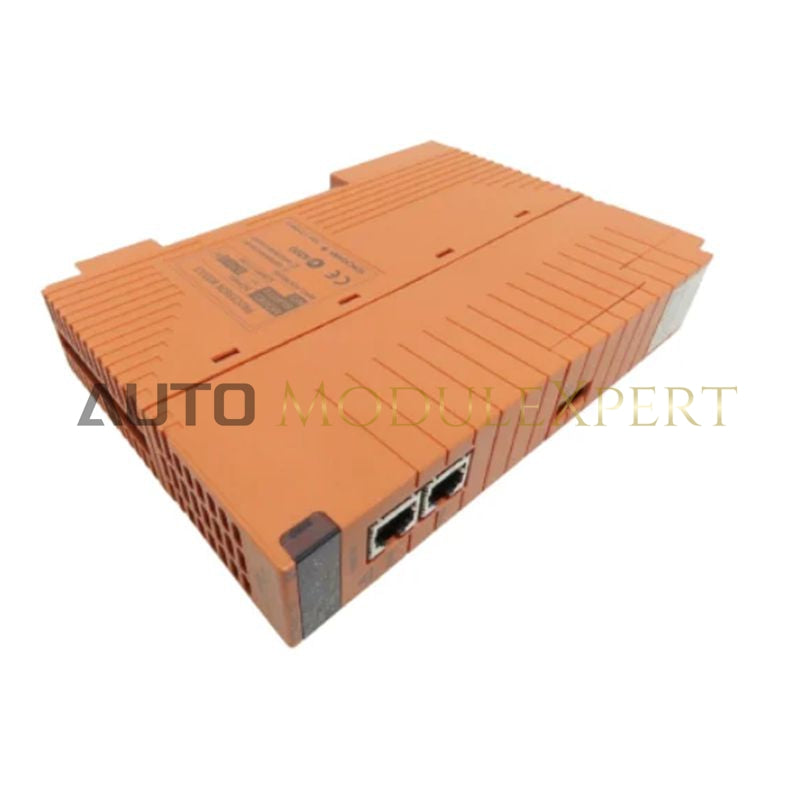

Модуль интерфейса разъёма Yokogawa S9344FA

Yokogawa S9344FA, также обозначаемый в каталогах как модуль интерфейса разъёма S9344FA, представляет собой специализированный аппаратный компонент для сопряжения сигналов расширенной системной шины (ESB/N-ESB) с полевой проводкой в распределённых системах управления Yokogawa CENTUM VP и CENTUM CS 3000.

Расшифровка суффикса и матрица моделей

Обозначение суффикса -FA определяет тип интерфейса разъёма, физическую конфигурацию контактов и класс соответствия промышленным требованиям. Инженерные специалисты должны сопоставить конфигурацию суффикса с объединительной платой полевого блока управления, чтобы обеспечить соответствие назначения контактов и совместимость оптико-электрического преобразования.

Технические характеристики

Межканальная развязка и обработка сигналов 4–20 мА HART

В Yokogawa S9344FA предусмотрены оптические изоляционные барьеры между внутренней коммуникационной шиной ESB и внешней интерфейсной электроникой. Такая гальваническая развязка блокирует переходные скачки напряжения и предотвращает распространение контуров заземления на центральные процессорные устройства. Благодаря высокой помехоустойчивости и стабильной скорости передачи в двухканальной конфигурации со скоростью 128 Мбит/с модуль защищает последующие аналоговые контуры ввода-вывода 4–20 мА HART и каналы связи с полевыми приборами от сильных электромагнитных помех в шкафах управления высокой плотности.

Часто задаваемые вопросы

В: Поддерживает ли модуль S9344FA горячую замену во время работы шины?

О: Модуль поддерживает горячую замену в активных узлах шины ESB, позволяя техническим специалистам заменить устройство без отключения логики полевого блока управления или прерывания связи по резервным каналам шины.

В: Как модуль обеспечивает целостность сигнала в резервированной двухканальной конфигурации?

О: Встроенная аппаратная логика непрерывно контролирует первичную и вторичную линии шины ESB со скоростью 128 Мбит/с, обеспечивая немедленное переключение канала при повреждении кадров или потере сигнала на активном канале связи.

Рекомендации по монтажу в полевых условиях

Сначала убедитесь, что направляющие модуля совмещены с предназначенным для него слотом стойки, затем задвиньте устройство в корпус до полного сопряжения разъёма с объединительной платой. Затяните крепёжные винты, чтобы обеспечить надёжное заземление через конструкцию рамы. Затем подключите предварительно смонтированный клеммный блок или интерфейсный кабель ESB, проверив надёжное срабатывание всех фиксаторов кабеля во избежание отсоединения контактов из-за вибрации шкафа. Прокладывайте полевые кабели в отдельных кабельных каналах вдали от высоковольтных линий питания переменного тока, чтобы минимизировать наведённые электрические помехи, и подключайте оплётки всех экранированных кабелей непосредственно к шине защитного заземления (PE) шкафа с помощью низкоомных заземляющих зажимов. Наконец, убедитесь, что циркуляция воздуха внутри корпуса не перекрыта, чтобы поддерживать рабочую температуру в заданном диапазоне от -20 до +60 °C.
