Технические характеристики

Основное

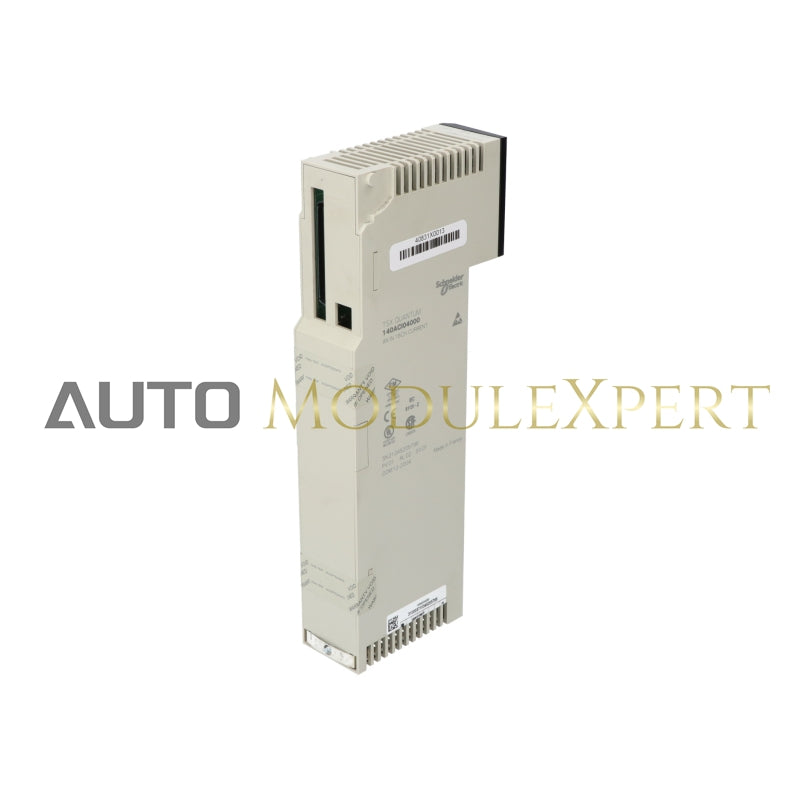

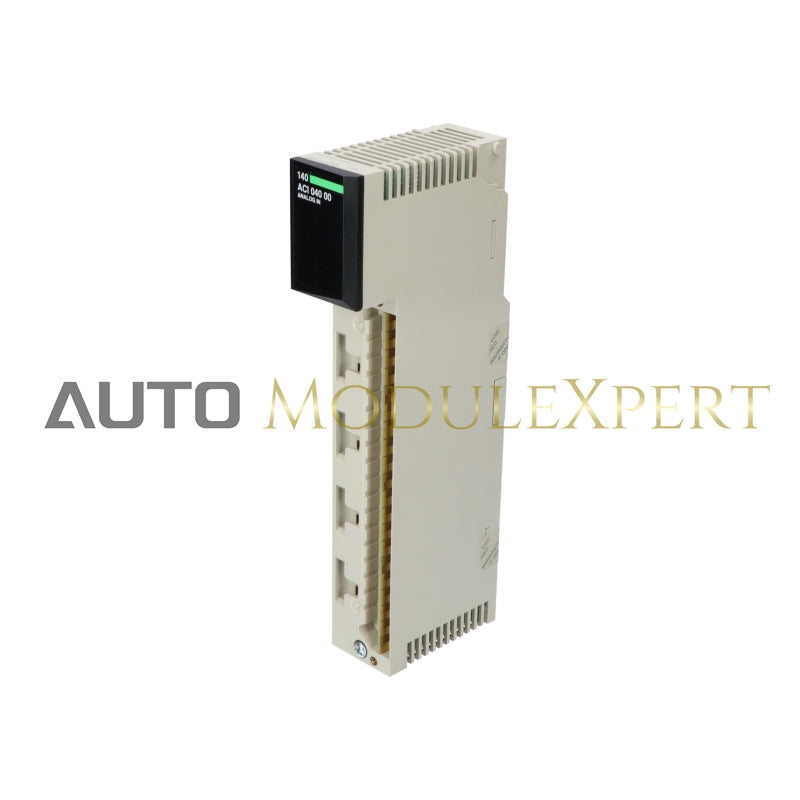

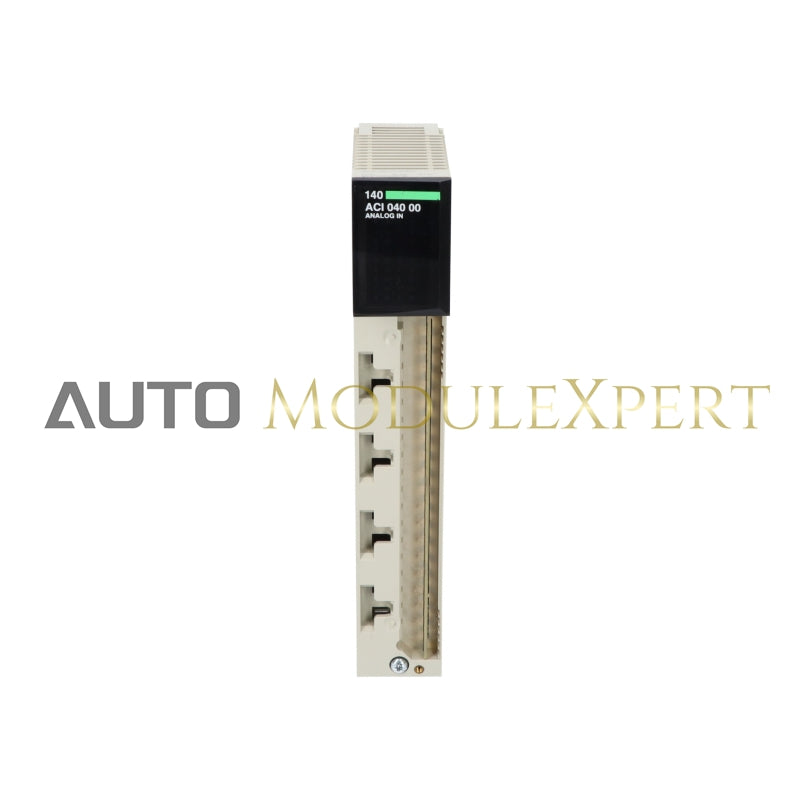

• Ассортимент продукции: Платформа автоматизации Modicon Quantum
• Тип продукта или компонента: Модуль аналогового входа
• Тип фильтра: Однополюсный низкочастотный фильтр – 3 дБ при 34 Гц ± 25%

Дополнительное

• Количество аналоговых входов: 16

• Тип входа: Дифференциальный

• Требование к адресации: 17 входных слов

• Разрешение аналогового входа:

  • 0…16000 отсчетов для 4…20 мА
  • 0…20000 отсчетов для 0…20 мА
  • 0…25000 отсчетов для 0…25 мА
  • 0…4095 отсчетов для 4…20 мА

• Абсолютный максимальный вход: 30 мА

• Входное сопротивление: 250 Ом

• Абсолютная погрешность точности: ± 0.125% от полного масштаба

• Погрешность линейности:

  • ± 12 мкА макс. для 4…20 мА
  • ± 6 мкА макс. для 0…20 мА
  • ± 6 мкА макс. для 0…25 мА
  • ± 6 мкА макс. для 4…20 мА

• Дрейф точности в зависимости от температуры:

  • ± 0.0025% от полного масштаба/°C
  • ≤ 0.0050% от полного масштаба/°C

• Подавление синфазного сигнала: > – 90 дБ при 60 Гц

• Изоляция между каналами и шиной: 1780 В перем. тока в течение 60 с

• Время обновления: 15 мс для 2-проводного/4-проводного подключения

• Тип неисправности: Обнаружение обрыва провода для 4…20 мА

Маркировка и локальная сигнализация

• Маркировка: CE
• Локальная сигнализация:
  • 1 светодиод (зеленый) для связи по шине (Активно)
  • 1 светодиод (красный) для внешней неисправности
  • 16 светодиодов (зеленых) для включенного канала
  • 16 светодиодов (красных) для неисправности канала

Требования к питанию

• Требуемый ток шины: 360 мА
• Потребляемая мощность: 5 Вт
• Формат модуля: Стандартный
• Чистый вес: 0.3 кг

Окружающая среда

• Стандарты:

  • UL 508
  • CSA C22.2 № 142

• Сертификаты продукта:

  • FM Class 1 Division 2
  • cUL

• Устойчивость к электростатическому разряду:

  • 4 кВ контакт, в соответствии с IEC 801-2
  • 8 кВ в воздухе, в соответствии с IEC 801-2

• Устойчивость к электромагнитным полям: 10 В/м, 80–1000 МГц, в соответствии с IEC 801-3

• Температура окружающего воздуха при эксплуатации: 0…60 °C

• Температура окружающего воздуха при хранении: –40…85 °C

• Относительная влажность: 95% без конденсации

• Рабочая высота над уровнем моря: ≤ 5000 м

Упаковочные единицы

• Тип упаковки: PCE
• Количество единиц в упаковке: 1
• Размеры упаковки:
  • Высота: 4.6 см
  • Ширина: 16.5 см
  • Длина: 31.0 см
  • Вес: 433.0 г
