Обзор модуля процессора Modicon M340

Модуль процессора Modicon M340 предлагает высокую гибкость и интегрированные функции в компактном форм-факторе, что делает его идеальным для процессных отраслей и различных автоматизационных приложений. Он поддерживает устройства как Schneider Electric, так и сторонних производителей, обеспечивая решения plug-and-play для быстрой и простой интеграции системы. Модуль разработан для повышения производительности, качества и прибыльности производства машин при использовании как отдельно, так и в сочетании с Modicon M580.

Основные характеристики и возможности включают:

• Входные/выходные возможности:

  • Дискретные входы/выходы: до 1024 входов/выходов в многокорпусной конфигурации.
  • Аналоговые входы/выходы: поддержка до 256 аналоговых входов/выходов.
  • Специализированные каналы: 36 специализированных каналов для различных типов продуктов или компонентов.

• Подключение и связь:

  • Поддерживает Modbus, Ethernet, CANopen и другие протоколы.
  • Оснащен портами USB, Ethernet, CANopen или Modbus для удобной конфигурации и связи.

• Программирование и наладка:

  • Программируется с помощью Unity Pro Software для бесшовной интеграции и быстрой настройки.
  • FTP-доступ для дополнительного хранения файлов (до 128 МБ).

• Надежность и защита окружающей среды:

  • Расширенный температурный диапазон: -25°C до +70°C.
  • Конформное покрытие для работы в суровых условиях.
  • Не требуется батарея, с резервным копированием памяти через SD-карту.

• Гибкость:

  • Горячая замена модулей ввода-вывода, позволяющая заменять или расширять без остановки процесса.
  • Изменение конфигурации на ходу (CCOTF) позволяет расширять систему без остановки работы.

• Применение: Идеально подходит для отраслей, таких как возобновляемая энергия (солнечная, ветровая), водоснабжение, цемент, производство, инфраструктура и автоматизация машин.

Технические характеристики

Общая информация

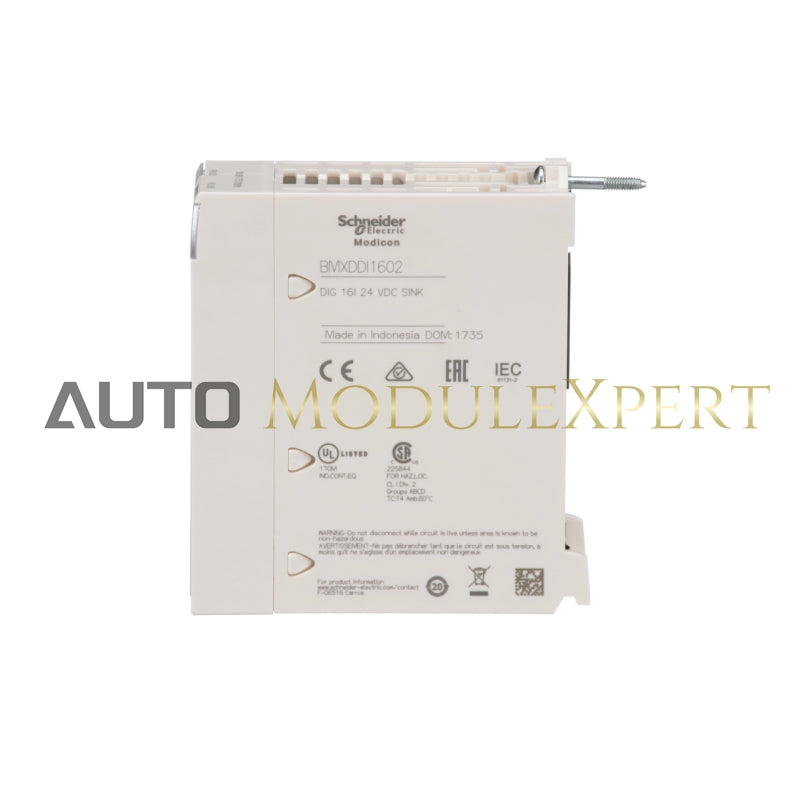

• Тип продукта: Modicon X80, модуль дискретных входов
• Количество входов: 16 дискретных входов (гальванически изолированных)
• Тип входа: Токовый сток (логический плюс)
• Входное напряжение: 24 V DC (положительное)
• Входной ток: 3.5 мА

Электрические характеристики

• Гарантированный ток в состоянии 1: ≥ 2 мА
• Гарантированный ток в состоянии 0: ≤ 1.5 мА
• Входное сопротивление: 6800 Ом
• Сопротивление изоляции: > 10 МОм (500 V DC)
• Тепловыделение: 2,5 Вт
• Время отклика:
  • Типично: 4 мс
  • Максимум: 7 мс

Совместимость

• Совместим с 2-проводными/3-проводными бесконтактными датчиками (IEC 60947-5-2, IEC 61131-2 тип 3).
• Питание датчика: 19...30 V DC
• MTBF (Среднее время наработки на отказ): 775 000 часов

Защита и безопасность

• Тип защиты:
  • 1 внешний предохранитель на группу (0,5 A быстродействующий).
  • Защита от обратной полярности.
  • Пороговые значения обнаружения напряжения:
    • < 14 V DC: Неисправность датчика.
    • > 18 V DC: Датчик в порядке.
• Индикаторы состояния:
  • 1 светодиод (зеленый): Модуль работает (RUN).
  • 1 светодиод на канал (зеленый): диагностика канала.
  • 1 светодиод (красный): ошибка модуля (ERR).
  • 1 светодиод (красный): модуль ввода/вывода.

Экологические условия

• Степень защиты: IP20
• Температура:
  • Температура хранения: -40…185 °F (-40…85 °C)
  • Рабочая температура: 32…140 °F (0…60 °C)
• Относительная влажность: 5–95% при 131 °F (55 °C) без конденсации
• Рабочая высота: 0...6561.68 футов (0...2000 м); снижение характеристик выше 2000 м

Надежность и соответствие

• Устойчивость к грибковым спорам: Класс 3B2
• Диэлектрическая прочность: 1500 В переменного тока (50/60 Гц) в течение 1 минуты (первичная/вторичная)
• Виброустойчивость: 3 gn
• Ударопрочность: 30 gn

Детали заказа и упаковки

• Категория продукта: US1PC3418160
• GTIN: 3595863910001
• Страна происхождения: Индонезия
• Упаковочные единицы:
  • Пакет 1: 1 единица
    • Высота: 2.24 дюйма (5.700 см)
    • Ширина: 4.53 дюйма (11.500 см)
    • Длина: 4.72 дюйма (12.000 см)
    • Вес: 5.079 унций (144.000 г)
  • Пакет 2: 15 единиц
    • Высота: 5.91 дюйма (15.000 см)
    • Ширина: 11.81 дюйм (30.000 см)
    • Длина: 15.75 дюйм (40.000 см)
    • Вес: 5.443 фунта (2.469 кг)
