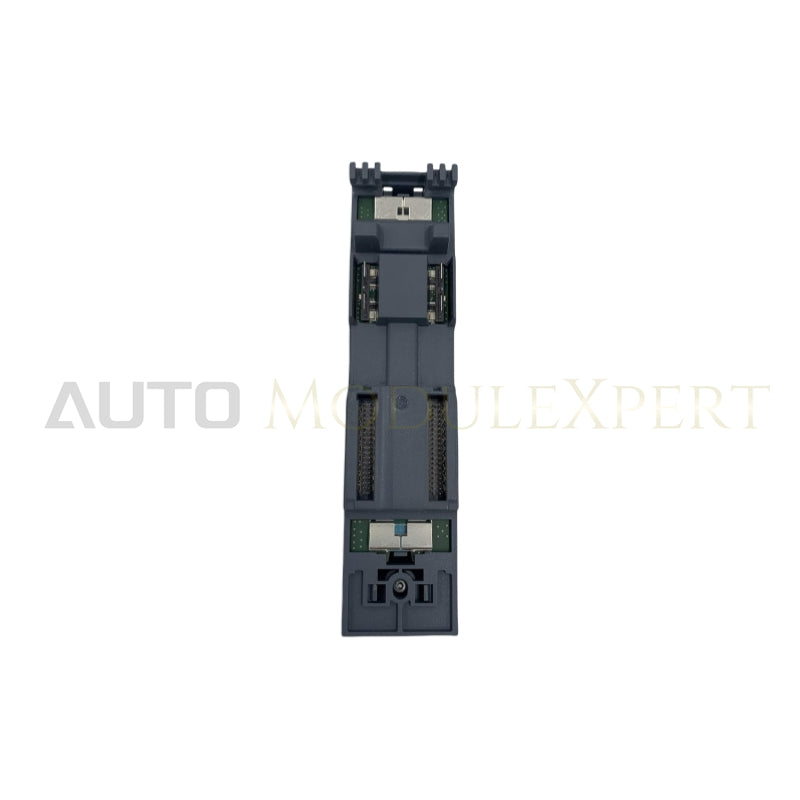

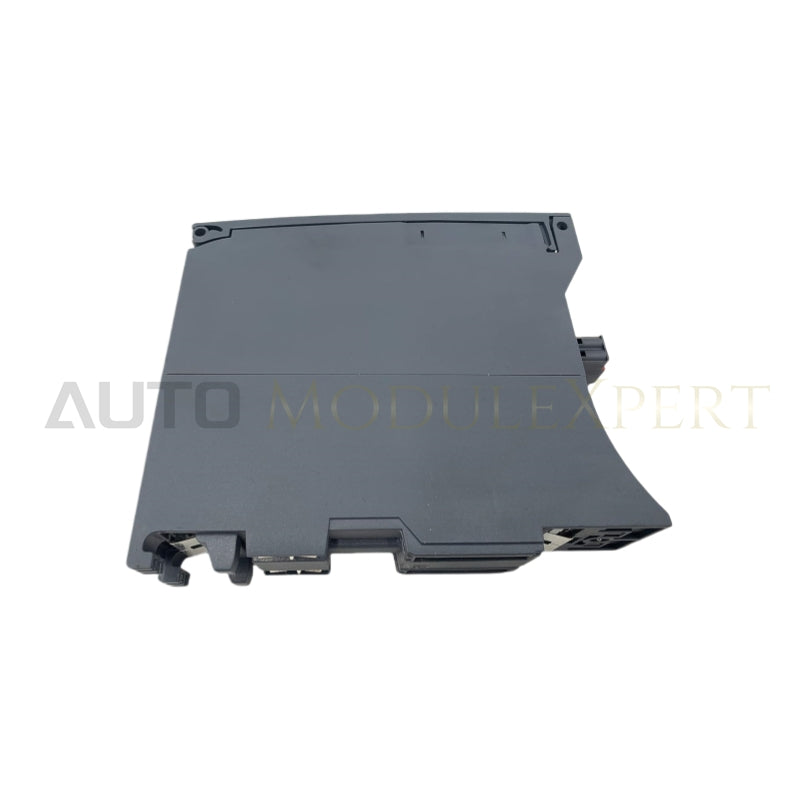

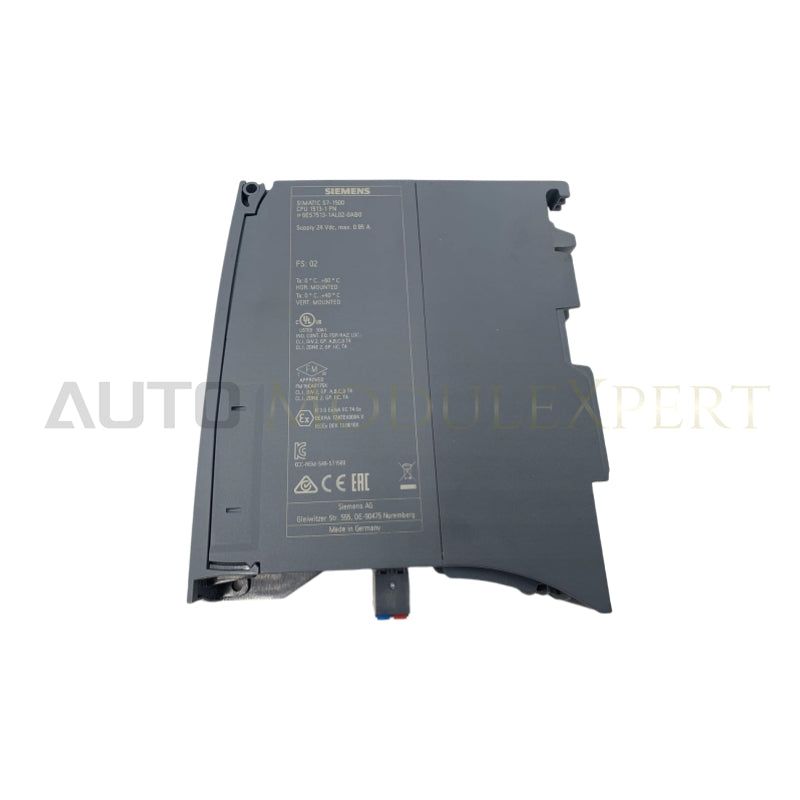

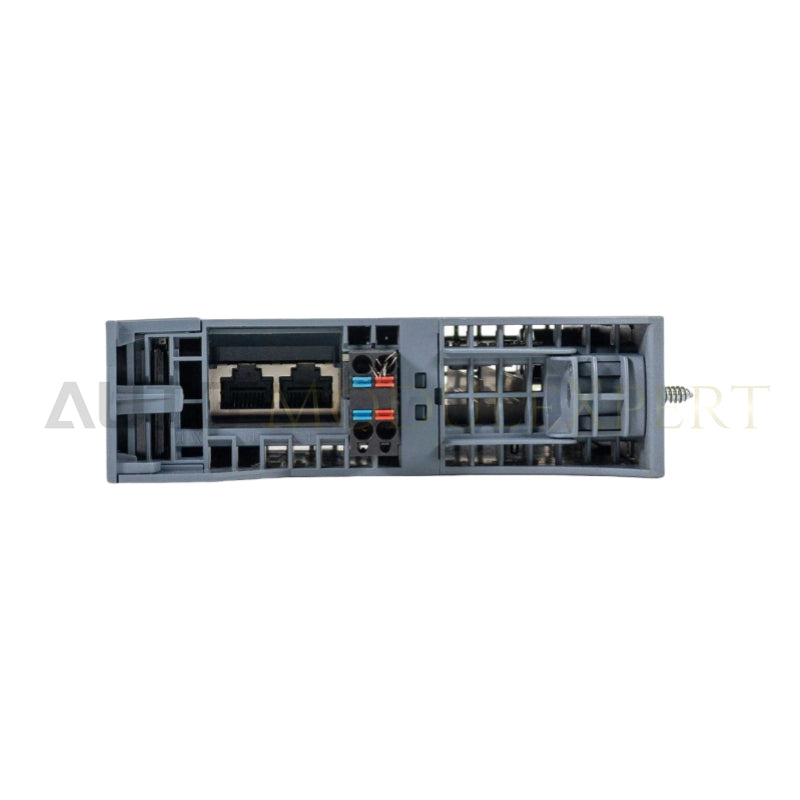

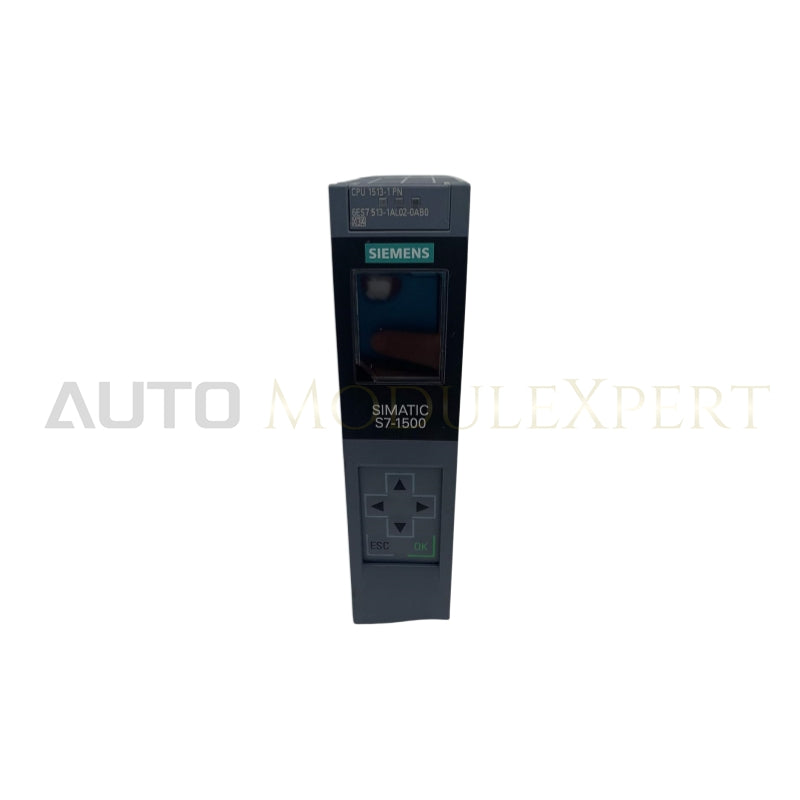

6ES7513-1AL02-0AB0: SIMATIC S7-1500, CPU 1513-1 PN

Технические характеристики

• Дисплей

  • Диагональ экрана: 3.45 см

• Элементы управления

  • Количество клавиш: 8
  • Кнопки режима: 2

• Напряжение питания

  • Номинальное значение (пост. ток): 24 В
  • Допустимый диапазон:
    • Нижний предел (пост. ток): 19.2 V
    • Верхний предел (пост. ток): 28.8 V
  • Защита от обратной полярности: Да

• Буферизация питания

  • Время хранения энергии при сбое питания/напряжения: 5 мс
  • Минимальная частота повторения: 1/с

• Входной ток

  • Ток потребления (номинальное значение): 0.7 A
  • Ток потребления (максимальный): 0.95 A
  • Пусковой ток (максимум): 1,9 А (номинальное значение)
  • I²t: 0,02 A²·с

• Мощность

  • Подача мощности на шину задней панели: 10 Вт
  • Потребление мощности от шины задней панели (сбалансированное): 5,5 Вт

• Потеря питания

  • Потеря мощности (типичная): 5,7 Вт

• Память

  • Количество слотов для SIMATIC карты памяти: 1
  • Требуется SIMATIC карта памяти: Да

• Рабочая память

  • Встроенная (для программы): 300 кБ
  • Встроенная (для данных): 1,5 МБ

• Память загрузки

  • Вставная (SIMATIC карта памяти), максимум: 32 ГБ

• Размеры

  • Ширина: 35 мм
  • Высота: 147 мм
  • Глубина: 129 мм

• Температура окружающей среды во время эксплуатации

  • Горизонтальная установка:
    • Минимум: -25 °C (Без конденсации)
    • Максимум: 60 °C (Дисплей: 50 °C, при рабочей температуре обычно 50 °C дисплей выключается)
  • Вертикальная установка:
    • Минимум: -25 °C (Без конденсации)
    • Максимум: 40 °C (Дисплей: 40 °C, при рабочей температуре обычно 40 °C дисплей выключается)

• Температура окружающей среды при хранении/транспортировке

  • Минимум: -40 °C
  • Максимум: 70 °C
