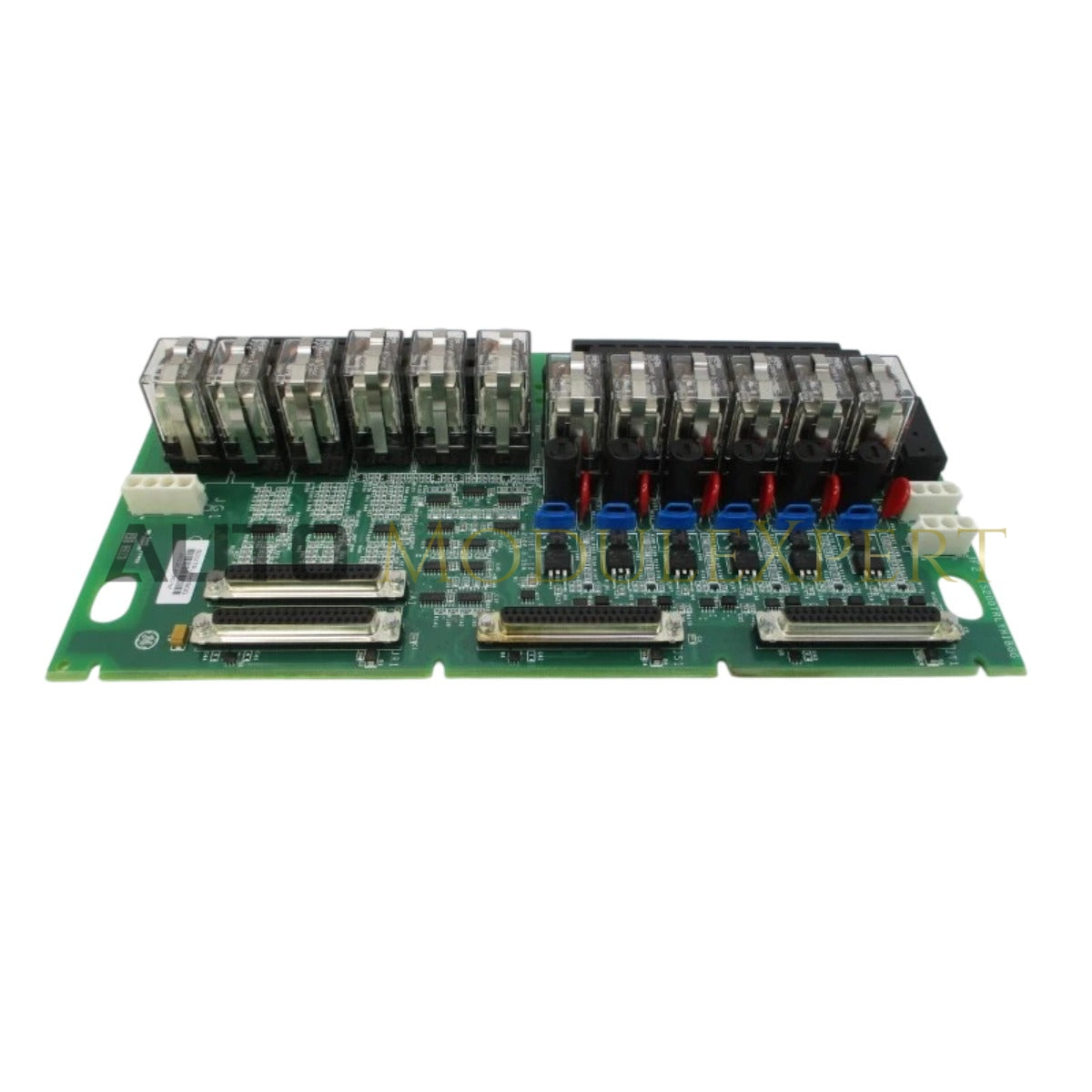

GE IS200TRLYH1BGG, также известная как плата TRLY Termination Board, является специализированным аппаратным компонентом для распределения и завершения полевых сигналов в платформах системы управления Mark VI.

Технические характеристики

Архитектура распределения сигналов GE Mark VI

Плата TRLY служит основным физическим интерфейсом между выходами реле на полевом уровне и шиной контроллера ввода-вывода. Она косвенно использует высокоскоростную передачу данных по шине, обеспечивая передачу состояний переключения от выходных модулей к полевым клеммам. Архитектура платы поддерживает масштабирование плотности ввода-вывода, позволяя организованно завершать цепи реле большой емкости внутри шкафа управления. Совместимость с прошивкой не применяется к этому пассивному компоненту, так как он служит надежным проводником электрических сигналов, обеспечивая детерминированную целостность сигнального пути между логической средой Mark VI и внешними полевыми устройствами.

Часто задаваемые вопросы (FAQ)

В: Содержит ли плата TRLY активные компоненты обработки или прошивку?

О: Нет, IS200TRLYH1BGG — это пассивная плата завершения. Она функционирует как интерфейс распределения сигналов выхода реле и не требует прошивки или активной настройки программного обеспечения.

В: Какие меры предосторожности следует соблюдать при подключении выходов реле с высоким током к этой плате?

О: Убедитесь, что сечение проводов соответствует ожидаемой нагрузке по току контактов реле. Кроме того, необходимо подавлять индуктивные нагрузки с помощью внешних диодов обратного хода или RC-цепей гашения на полевом устройстве, чтобы предотвратить искрение контактов и электрические помехи на плате.

Руководство по установке на объекте

• Крепление: Закрепите плату на панели шкафа с помощью предусмотренных монтажных отверстий. Убедитесь, что поверхность чистая и обеспечивает надежное соединение с общей заземляющей плоскостью платы.
• Подключение проводки: Затяните все винты клемм согласно рекомендуемому производителем моменту затяжки, чтобы избежать высокоомных соединений, которые могут привести к локальному нагреву под нагрузкой.
• Экранирование: Подключайте экраны кабелей управляющих сигналов реле к указанным точкам заземления шасси в шкафу для минимизации электромагнитных помех.
• Проверка: Перед включением системы выполните проверку непрерывности «точка-точка» между полевой клеммой и соответствующим контактом разъема шины для подтверждения правильности подключения сигналов.
