Обзор продукта

3361 — это модуль цифрового входа (DI) с высокой надежностью, специально разработанный для системы безопасности Tricon Triple Modular Redundant (TMR). Этот модуль предоставляет 32 изолированных входных канала, предназначенных для подключения к полевым контактам с напряжением 24 В постоянного тока в системах безопасности (SIS). Используя три независимых вычислительных пути, модуль гарантирует, что отказ одного компонента не нарушит функцию безопасности и не вызовет ложное срабатывание. Каждый входной сигнал оценивается на аппаратном уровне, обеспечивая исключительную надежность, необходимую для приложений с рейтингом SIL 3. Этот модуль является отраслевым стандартом для мониторинга критически важных состояний процессов, где точность сигнала имеет первостепенное значение.

Основные технические функции

• Тройная модульная избыточность: Имеет три изолированных внутренних канала, которые синхронизируются и голосуют по всем входящим сигналам для обеспечения максимальной отказоустойчивости.

• Изоляция входов: Обеспечивает надежную гальваническую изоляцию между полевыми цепями и системной шиной для защиты от электрических перенапряжений.

• Непрерывная самодиагностика: Проводит комплексное внутреннее тестирование входных цепей для обнаружения скрытых аппаратных неисправностей без прерывания процесса.

• Высокоплотная архитектура: Поддерживает 32 входных точки в одном слоте шасси, оптимизируя пространство шкафа для крупномасштабных установок.

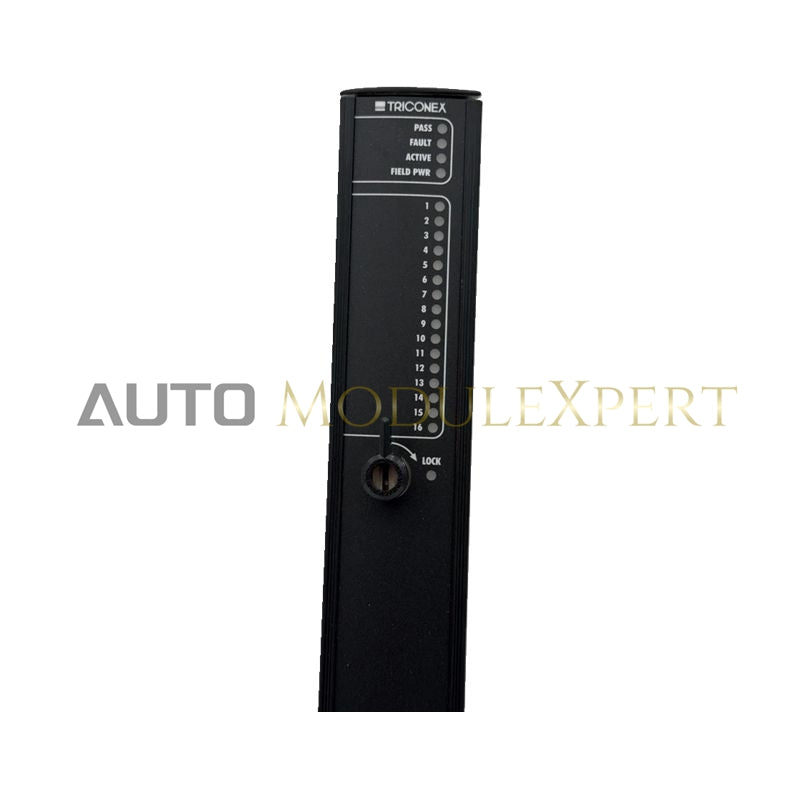

• Мониторинг состояния: Оснащен светодиодными индикаторами на передней панели для каждого канала, позволяя техникам быстро проверять состояние полевых контактов.

Промышленные сценарии применения

3361 преимущественно используется в высокорискованных отраслях, где обязательна безотказная реакция:

• Нефть и газ: Мониторинг кнопок аварийного отключения (ESD) и датчиков обнаружения пожара.

• Химическая переработка: Отслеживание состояния концевых выключателей на клапанах, критичных для безопасности.

• Генерация электроэнергии: Поддержка блокировок системы управления горелкой (BMS) и сигналов отключения турбины.

Благодаря способности модуля выдерживать суровые электромагнитные условия, он сохраняет стабильную работу вблизи высокомощного моторного коммутационного оборудования.

Технические характеристики
